• 3V 逻辑接口
• ESD 防护至 ±10kV
• 采用小的电容器：0.1μF、0.2μF、1.0μF
• 一个低功率接收器在停机模式中保持运行状态
• 引脚与 LT1137A 和 LT1237 兼容
• 120kBaud 操作 (对于 R_L = 3k，C_L = 2500pF)
• 250kBaud 操作 (对于 R_L = 3k，C_L = 1000pF)
• 可与 CMOS 型器件相比的低功率：30mW
• 简易型 PC 布局 —— 直通式架构
• 坚固型双极设计
• 输出在器件关断或断电时呈一种高阻抗状态
• 绝对无闭锁
• 停机模式中的电源电流为 60μA

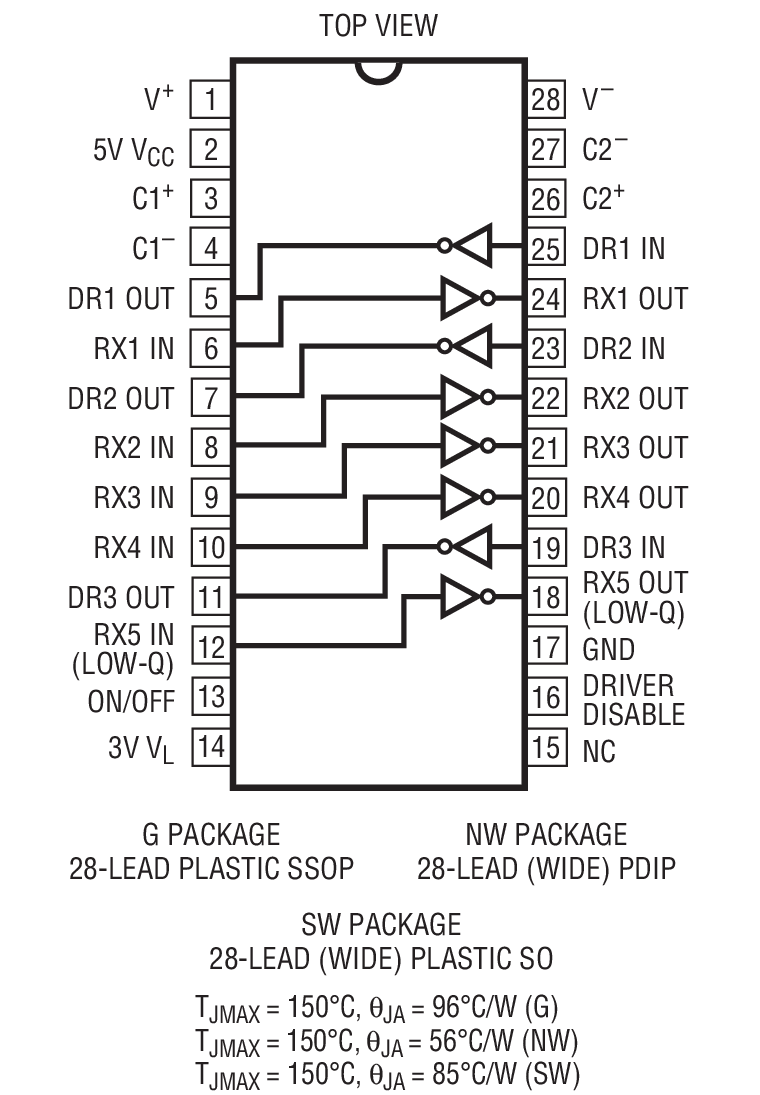

• 采用 SO 和 SSOP 封装

产品详情和应用

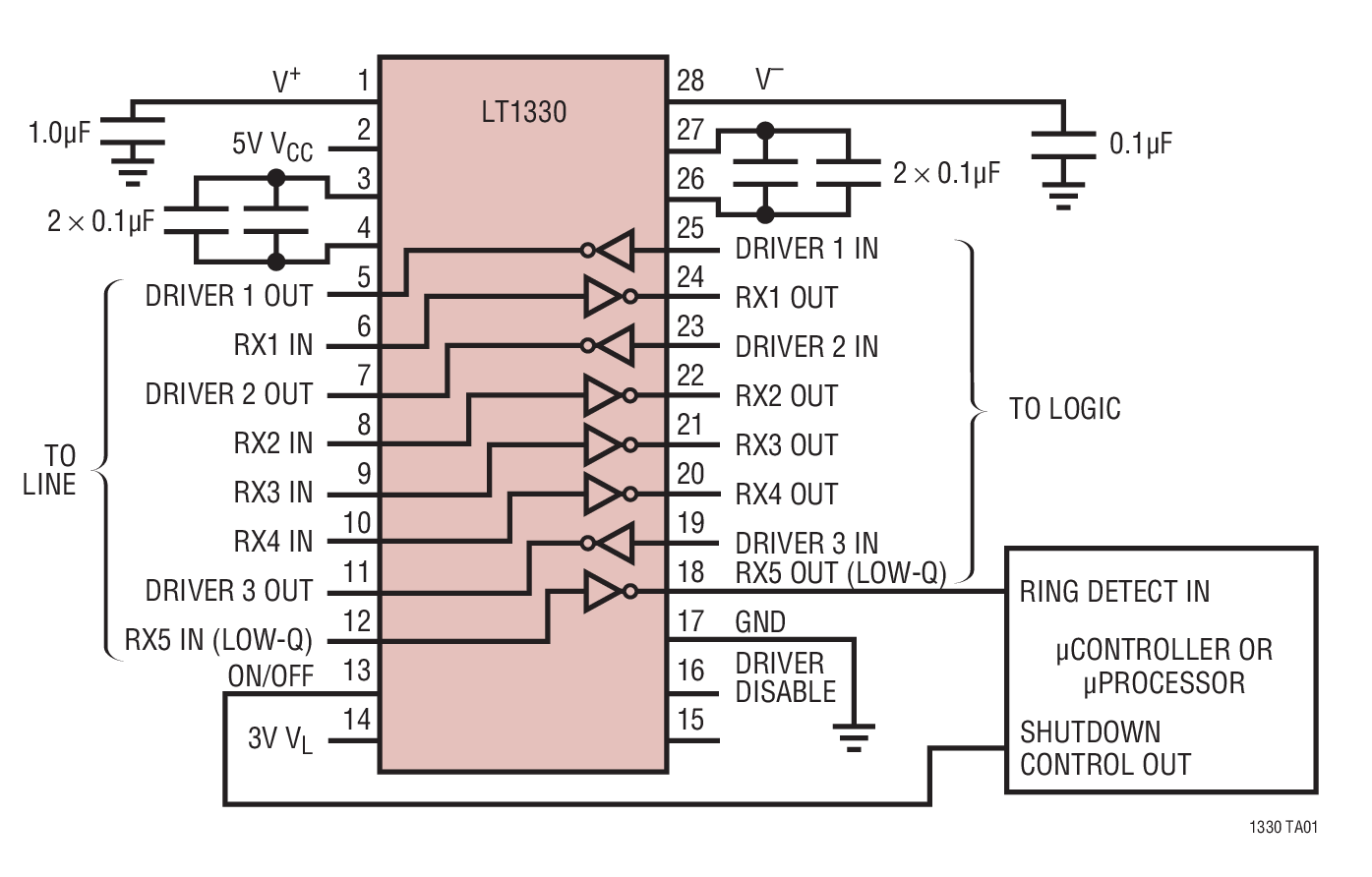

LT^®1330 是一款内含 3 个驱动器和 5 个接收器的 RS232 收发器，具有低电源电流。LT1330 专为与新型 3V 逻辑器件相连接而设计，从一个 5V 电源和一个 3V 逻辑电源获取工作电压。可以将该芯片关断至微功率操作模式，此时只有一个接收器处于运行状态，用于监视 RS232 输入 (例如：检测来自一个调制解调器的振铃)。

LT1330 完全符合所有的 EIA RS232 规格。此外，RS232 线路输入和输出引脚还能够安全承受多个 ±10kV ESD 冲击。这免除了在用于 RS232 器件的线路引脚上增设昂贵 TransZorb^® (瞬态电压抑制器) 的需要。

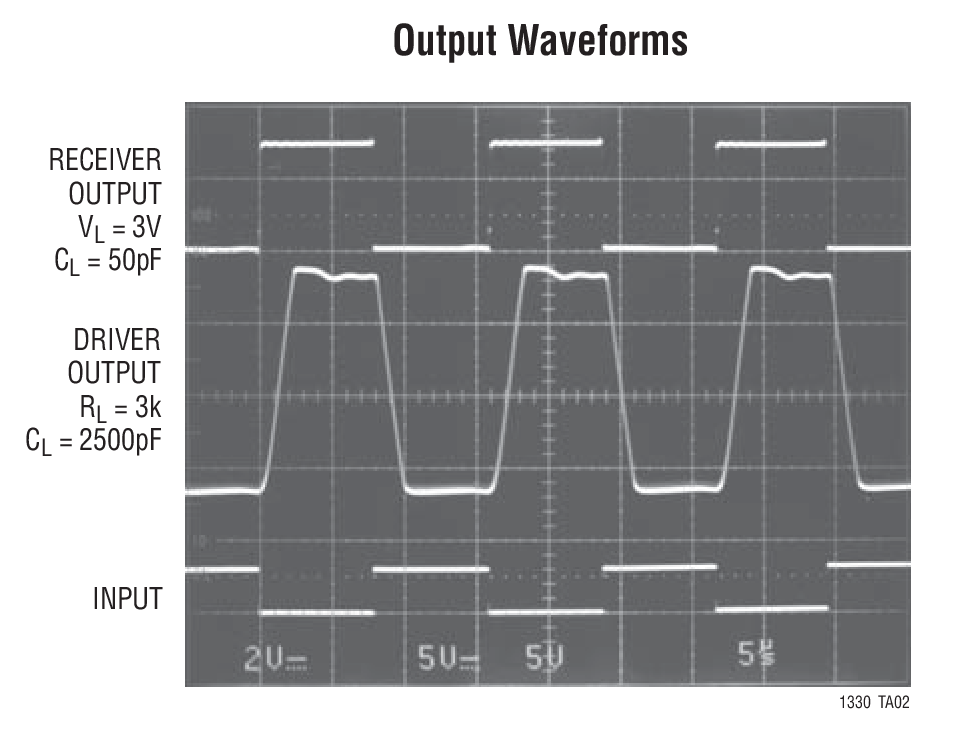

LT1330 的工作速率可达 120kBaud，即使在驱动高容性负载的情况下也不例外。在停机期间，驱动器和接收器输出处于一种高阻抗状态，从而允许将器件并联起来使用。
