特性

• 利用AutoShutdown Plus模式实现1µA电源电流
• 支持的数据速率：250kbps
• 低功耗关断：1µA
• 接收器在AutoShutdown Plus模式下保持有效
• 直通式引脚排列
• 符合低至3.0V的EIA/TIA-232规范
• 支持6V/µs摆率
• 通过自动关断将电源电流降至1uA

产品详情和应用

MAX3238真正的RS-232收发器采用Maxim开创性的AutoShutdown Plus^™功能，可实现1µA的电源电流。当器件在30秒内未检测到接收器或发射器输入的有效信号转换时，板载电源和驱动器将关闭。如果RS-232电缆断开连接或所连外设的发射器处于非活动状态，都会出现这种情况。当对任何RS-232接收器或发射器输入进行有效转换时，系统会再次开启，从而无需更改现有的BIOS或操作系统也能实现节电。

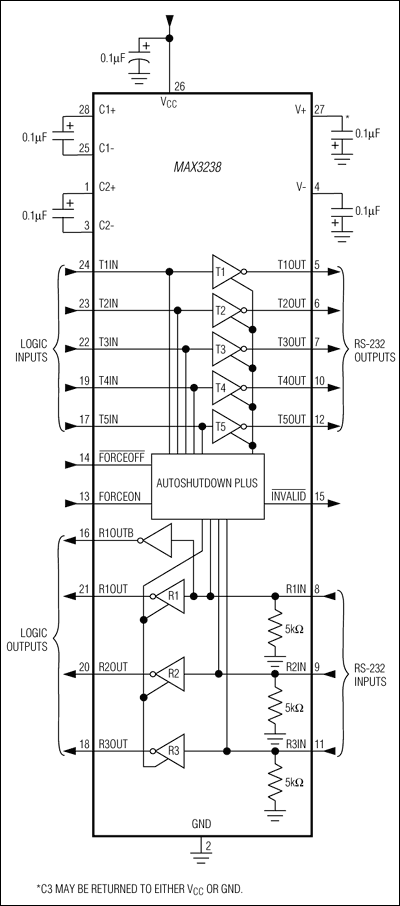

MAX3238 5驱动器/3接收器完整串行端口是一款3V电源供电的EIA/TIA-232和V.28/V.24通信接口，适用于笔记本电脑或小型笔记本电脑应用。专有的高效双电荷泵电源与低压降发射器相结合，采用+3.0V至+5.5V单电源供电，提供真正的RS-232性能。该器件支持250kbps的数据速率，与常用软件兼容，可用于与个人计算机通信。MAX3238在3.3V工作电压下仅需要0.1µF电容。它非常适合需要真正RS-232性能的纯3.3V系统、3.3V和5.0V混合系统或纯5V系统。

接收器R1具有一个额外的始终有效的输出（除了其标准输出外），能够在已完全移除V_CC的电路中对保护二极管未进行正向偏置的情况下监控外部器件（如调制解调器）。

MAX3238采用节省空间的SSOP封装。

应用

• 电池供电应用
• 手持式设备
• 高速调制解调器
• 笔记本电脑、小型笔记本电脑和掌上型电脑
• 外设
• 打印机
