特性

• 在单个28引脚QSOP封装中集成UART和RS-485/RS-422收发器
• SPI/MICROWIRE兼容接口省去了微控制器I/O引脚
• 真正的故障安全接收器输出消除了复杂的网络端接
• 引脚可编程RS-485/RS-422特性
  • 半/全双工操作
  • 提供摆率限制以降低EMI
  • 115kbps/500kbps/10Mbps数据速率
  • 用于双绞线极性反转的接收器/发射器相位
• 全功能UART
  • 使用3.6864MHz晶体时可编程波特率高达230k
  • 8字接收FIFO充分减少了处理器开销
  • 9位地址识别中断
• 支持总线连接多达256个收发器
• 硬件关断模式低至20µA
• 硬件/软件兼容MAX3100和MAX3089

产品详情和应用

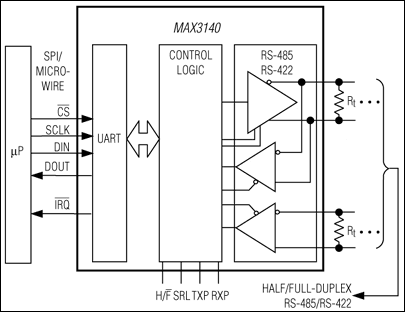

MAX3140是完整的通用异步收发器(UART)和真正的故障安全RS-485/RS-422收发器，集成在单个28引脚QSOP封装中，适用于空间、成本和功耗受限的应用。MAX3140具有SPI™/QSPI™/MICROWIRE™兼容串行接口，省去了额外的电路板空间和微控制器(µC)I/O引脚。其可通过引脚编程，以用于所有RS-485/RS-422网络中的配置。

MAX3140包含具有真正故障安全电路的单个RS-485/RS-422驱动器和接收器，可在接收器输入开路或短路时确保接收器输出为逻辑高电平。此功能无需复杂的端接即可提供防故障能力。MAX3140通过软件可选方式控制半双工或全双工操作、数据速率、压摆率以及发射器和接收器相位。RS-485驱动器压摆率可编程，以有效减少EMI，并产生115kbps、500kbps和10Mbps的最大数据速率。独立的发射器/接收器相位控制功能支持通过软件校正双绞线极性反转。具有1/8单位负载接收器输入阻抗，支持总线连接多达256个收发器。

MAX3140的UART包含一个源自外部晶体的振荡器电路，以及一个波特率发生器，具有软件可编程的分频比，适用于从300到230k的所有常见波特率。该UART具有一个可充分减少处理器开销的8字深接收FIFO，并提供具有四个可屏蔽源的灵活中断功能，包括对9位网络的地址识别。提供两条用于硬件握手的控制线——一条输入和一条输出。

MAX3140采用+5V单电源供电，接收器处于活动状态时的典型电流消耗仅为645µA。硬件调用的关断模式将电源电流降为低至20µA。UART和RS-485/RS-422功能可以一起使用或独立使用，因为这两个功能仅共用电源和接地连接（MAX3140与MAX3100和MAX3089硬件和软件兼容）。

应用

• 嵌入式系统
• HVAC与楼宇控制
• 工业控制局域网
• 智能仪表
• 销售终端机(POS)设备
• 用于EMI敏感应用的收发器
