特性

• MXL1543、MXL1544/MAX3175和MXL1344A芯片组与LTC1543、LTC1544和LTC1344A引脚兼容
• 支持RS-232、RS-449、EIA-530、EIA-530A、V.35、V.36和X.21
• 使用MXL1344A的软件可选电缆端接
• 与MXL1544/MAX3175和MXL1344A构成完整的DTE或DCE端口
• +5V单电源供电
• 0.5µA无电缆模式
• 符合TUV认证NET1/NET2和TBR1/TBR2标准

产品详情和应用

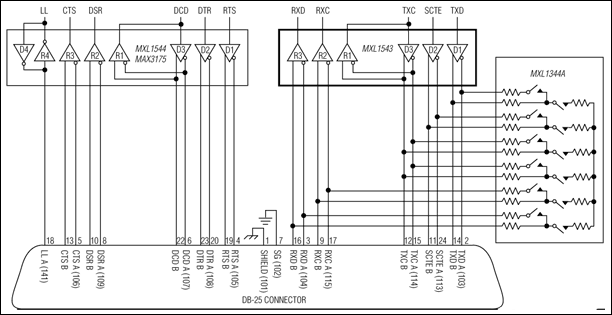

MXL1543是一款三驱动器/三接收器多协议收发器，采用+5V单电源供电。MXL1543与MXL1544/MAX3175和MXL1344A一起构成可通过软件选择的完整数据终端设备(DTE)或数据通信设备(DCE)接口端口，支持V.28 (RS-232)、V.10/V.11（RS-449/V.36、EIA-530、EIA-530A、X.21）和V.35协议。MXL1543收发器传送高速时钟和数据信号，而MXL1544/MAX3175传送控制信号。MXL1543可以通过MXL1344A软件可选电阻端接网络或分立端接网络进行端接。

内部电荷泵和专有的低压差发射器输出级支持在+5V单电源下进行符合V.11、V.28和V.35规范的操作。当所有模式引脚（M0、M1和M2）都被拉高或悬空时，进入无电缆模式。在无电缆模式下，电源电流降至0.5µA，并且所有发射器和接收器输出都被禁用（高阻抗）。短路限流和热关断电路可保护驱动器，防止功耗过大。

应用

• CSU和DSU
• 数据网络
• 数据路由器
• PCI卡
• 电信设备
