特性

• 增强型ESD保护：
  • ±15kV——人体模型
  • ±8kV——IEC 1000-4-2，接触放电
  • ±15kV——IEC 1000-4-2，气隙放电
• ESD事件期间不会发生闩锁
• 20引脚SSOP和SO封装
• 支持230kbps数据速率
• 直通式引脚排列
• 与SN75C185引脚兼容

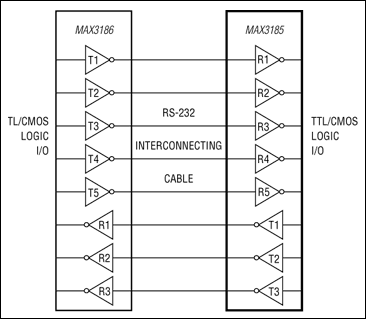

• 完整的DTE串行端口

产品详情和应用

MAX3185是一个完整的DTE RS-232串行端口，旨在满足欧洲共同体严格的ESD要求。所有发射器输出和接收器输入均使用IEC 1000-4-2气隙放电受到±15kV的保护，使用IEC 1000-4-2接触放电受到±8kV的保护，并使用人体模型受到±15kV的保护。

MAX3185具有三个RS-232发射器、五个RS-232接收器，无电荷泵，优化了在台式PC和主板应用的工作性能。该器件支持230kbps的数据速率，与常用软件兼容，可用于与个人计算机通信。IDD和ISS的电源电流小于300µA，而ICC的电源电流小于1mA。

MAX3185的引脚和功能与行业标准75185兼容，因此现有设计可以立即符合EMC标准。MAX3185采用SO封装，以及可进一步减少电路板空间的小型SSOP封装。

应用

• 计算机：台式机、工作站和服务器
• 符合IEC 1000-4-2标准的设备
• 仪表
• 主板
