特性

• 至 ±15kV ESD (人体模型)、IEC1000-4-2 Level 4 (±8kV) 接触和 Level 3 (±8kV) 空气放电，无损坏或闭锁
• 低电平有效载波检测输出
• 对于浮动、短路或终接输入 (无信号接入) 可提供有保证的高接收器输出状态
• 驱动低成本的住宅电话线
• 低功率： I_CC = 700µA 最大值 (驱动器被停用)
• I_CC = 900µA 最大值 (在驱动器模式中，无负载)
• 在停机模式中的最大静态电流为 20μA
• 单 5V 电源
• –7V 至 12V 的共模范围允许数据线上的器件之间存在 ±7V 的地电位差
• 最大数据速率为 4Mbps
• 上电 / 断电无毛刺干扰驱动器输出
• 可在总线上连接多达 32 个收发器

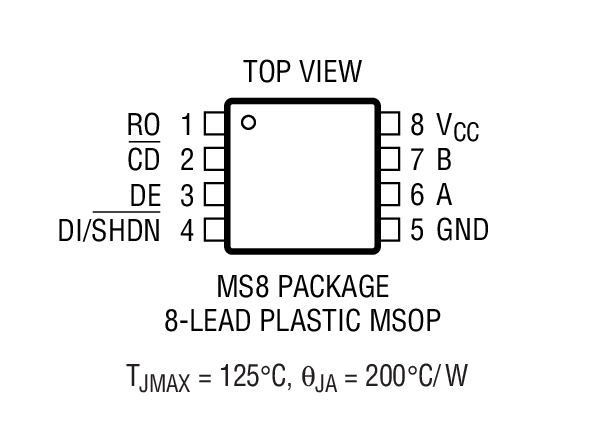

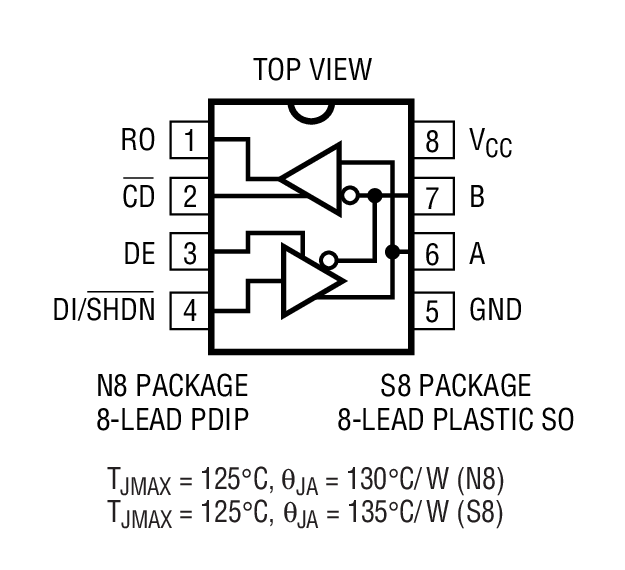

• 采用 8 引脚 MSOP 封装、PDIP 封装和 SO 封装

产品详情和应用

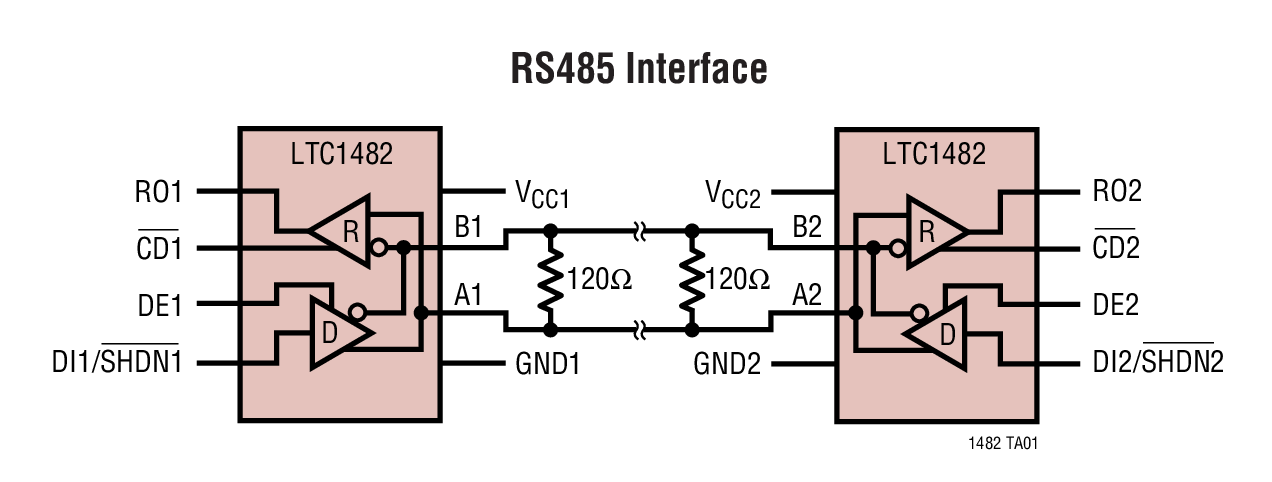

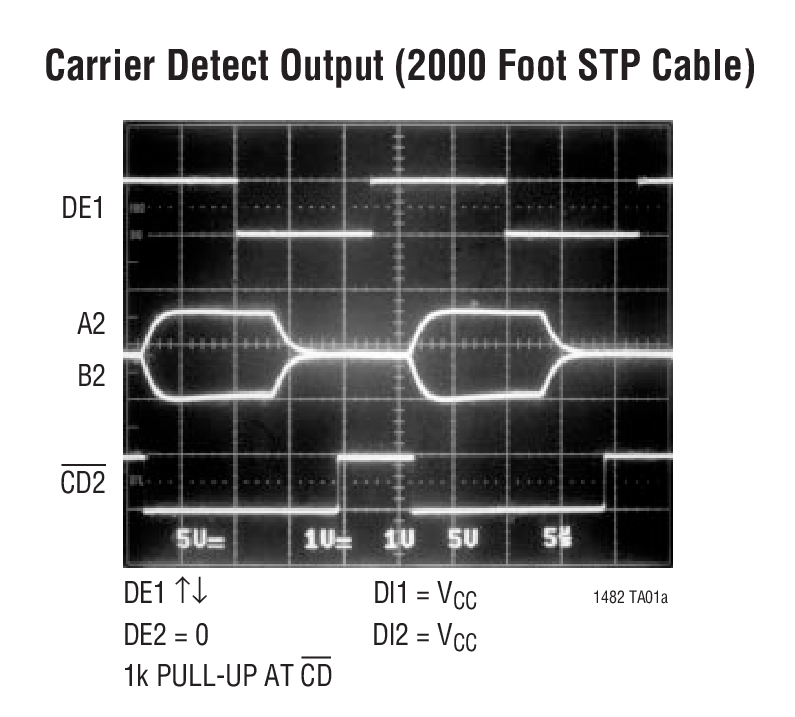

LTC^®1482 是一款低功率 RS485 兼容型收发器，其可提供一个低电平有效载波检测输出。漏极开路载波检测引脚允许多个收发器共用同一根载波检测线，并可用于检测被驱动之 RS485/RS422 电缆的插拔。

增强的 ESD 保护水平使得 LTC1482 能够承受 ±15kV (人体模型)、IEC1000-4-2 Level 4 (±8kV) 接触和 Level 3 (±8kV) 空气放电 ESD，并且没有锁断或损坏。

LTC1482 接收器始终处于运行状态，仅在停机模式中除外。当驱动器被停用和启用时，最大电源电流分别为 700μA 和 900μA。在停机模式中，LTC1482 的静态电流减低至 20μA (最大值)。

当驱动器被停用或 LTC1482 处于停机模式时，驱动器输出为三态，并在整个 RS485 共模范围内保持于一种高阻抗状态。

一个热停机电路用于防止由总线争用或故障引起过大的功耗，该电路强制驱动器输出进入一种高阻抗状态。

LTC1482 全面规格在商用和工业温度范围，并可提供 8 引脚 MSOP 封装、PDIP 封装和 SO 封装。

应用

• 电池供电型 RS485/RS422 应用
• 低功率 RS485/RS422 收发器
• 电平变换器
