特性

• 6 x 5片芯级封装(UCSP)和WLP封装
• 为RS-232 I/O引脚提供ESD保护：
  • ±15kV IEC 1000-4-2气隙放电模式
  • ±8kV IEC 1000-4-2接触放电模式
  • ±15kV人体放电模式
• AutoShutdown模式下耗电仅1µA
• 确保250kbps的数据速率
• 电源电压低至+3.1V时仍满足EIA/TIA-232标准
• 电压低至+2.5V时兼容于RS-232标准，允许单节Li+电池供电
• 0.1µF小电容
• 逻辑电平可配置

产品详情和应用

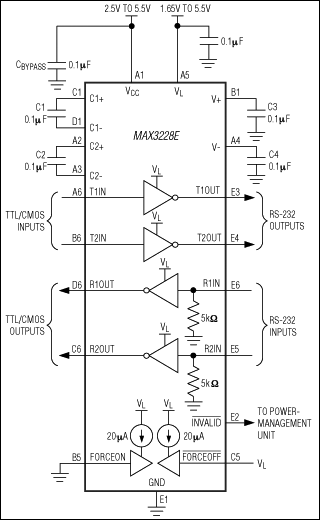

MAX3228E/AE和MAX3229E/AE为+2.5V至+5.5V供电、符合EIA/TIA-232和V.28/V.24标准的通讯接口芯片，具有低功耗、高数据速率、增强型ESD保护等特性，提供晶片级封装(UCSP™)和WLP封装。所有的发送器输出和接收器输入可承受：±15kV IEC 1000-4-2气隙放电、±8kV IEC 1000-4-2接触放电和±15kV人体放电模式。

利用Maxim的AutoShutdown™特性，MAX3228E/AE和MAX3229E/AE电源电流低至1µA。当RS-232电缆断开或传输线所连接的外设关闭时，这些器件无需改变已有BIOS或操作系统便可进入低功耗关断状态，有效节省功耗。

收发器采用专有的低压差发送输出级，采用+3.1V至+5.5V供电时完全符合RS-232标准，电源电压低至+2.5V时提供RS-232兼容特性。工作于+3.0V电源时，双电荷泵仅需要四个0.1µF的小电容。每款器件保证在250kbps数据速率下维持RS-232输出电平。

MAX3228E/AE和MAX3229E/AE为逻辑接口提供一个单独的电源输入，允许对接收器输入和发送器输出的逻辑电平进行配置。工作电压范围从+1.65V至V_CC，V_L为MAX3228E/AE和MAX3229E/AE提供了多重逻辑的兼容性。

MAX3229E/AE包含一个接收器和一个发送器，而MAX3228E/AE包含两个接收器和两个发送器。MAX3228E/AE和MAX3229E/AE可提供片芯级封装，工作于扩展工业级温度范围：-40°C至+85°C。

应用

• 蜂窝电话数据装载电缆
• 蜂窝电话
• 手持式设备
• 个人数字助理(PDA)
• 机顶盒
