特性

• 低电源电流：600μA (在 3.3V)
• 停机模式中的电源电流：0.2μA
• 接收器运行模式中的电源电流：15μA
• ESD 保护等级超过 ±10kV
• 采用 3V 至 5.5V 单电源供电工作
• 运行至 120k Baud (使用 0.1μF 跨接电容器)
• 当电源关断时三态输出为高阻抗
• 输出过压不会强制电流返回至电源中
• 可强制 RS232 I/O 线路至 ±25V 而不造成损坏
• 直通式架构

产品详情和应用

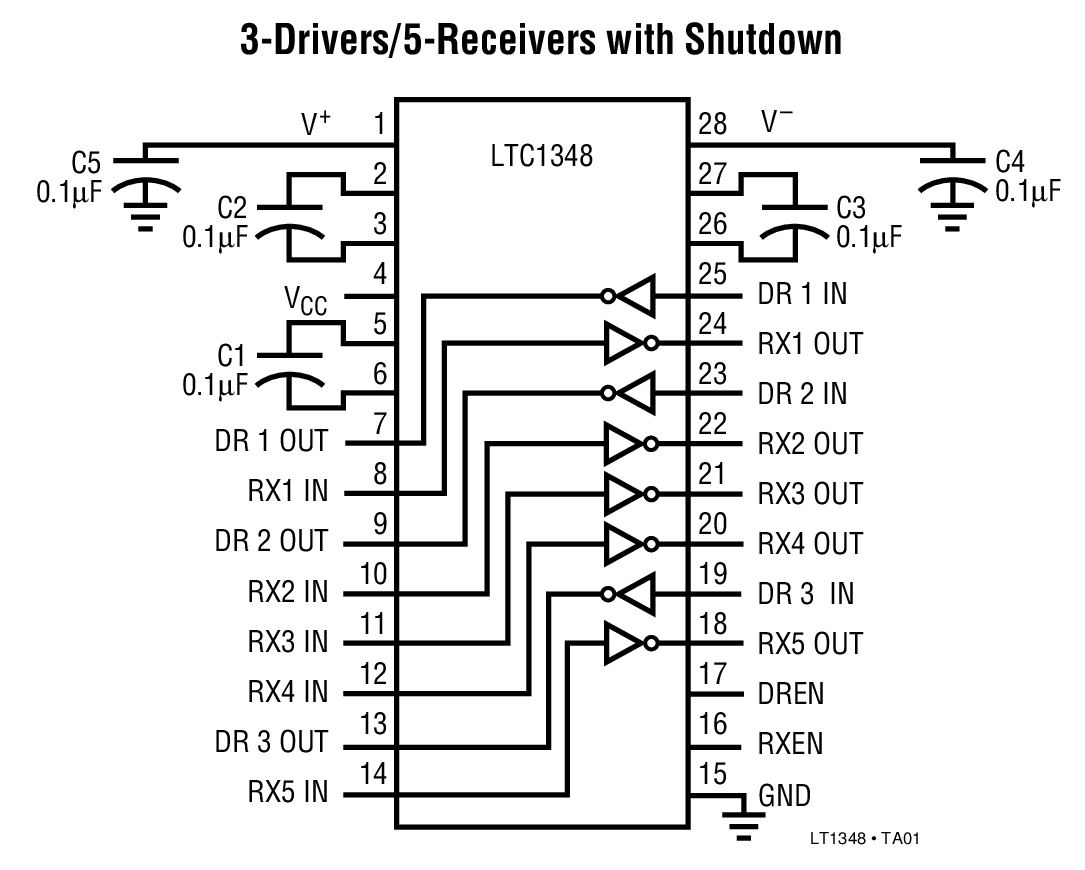

LTC^®1348 是一款具有非常低电源电流的 3 驱动器 / 5 接收器 RS232 收发器。充电泵只需要 5 个 0.1μF 电容器。当在 3V 至 5.5V 的宽电源范围内工作时，LTC1348 可提供完整的 RS232 输出电平。

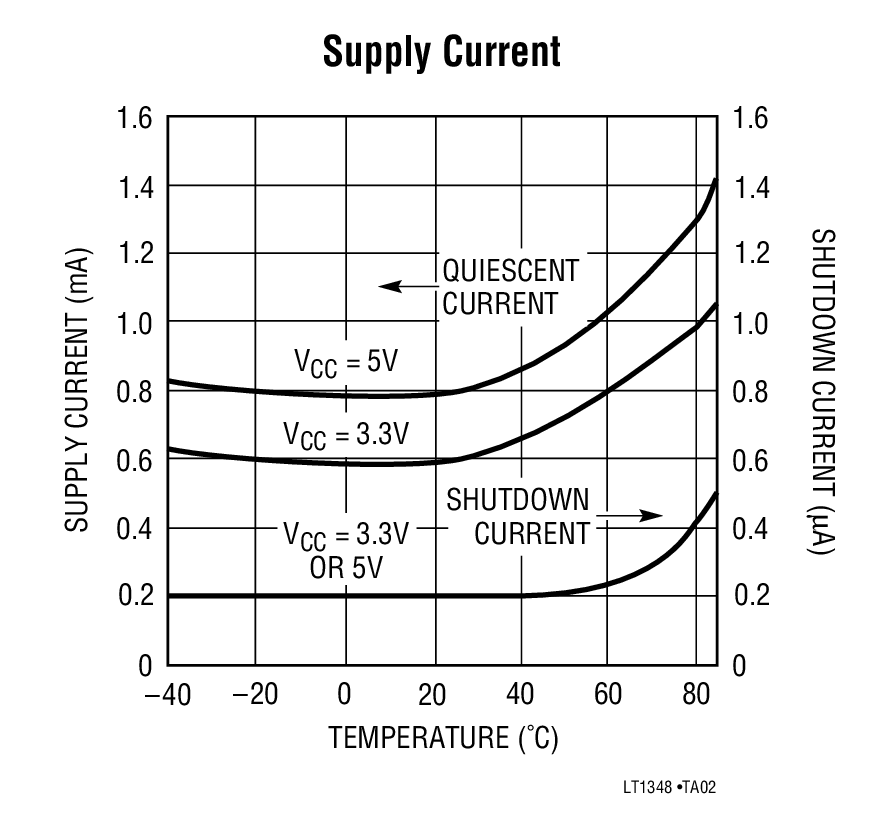

该收发器工作于 4 种模式中的一种：“正常”、“接收器停用”、“接收器运行”和“停机”。在正常或接收器停用模式中，在无负载的情况下，ICC 仅为 600μA (在 3.3V) 和 800μA (在 5V)。在停机模式中，电源电流进一步减小至 0.2μA。在接收器运行模式中，所有 5 个接收器均处于保活状态，电源电流为 15μA。在停机和接收器运行模式中或电源关断时，所有的 RS232 输出均呈高阻抗状态。在接收器停用模式中或电源关断时，接收器输出呈高阻抗状态。

LTC1348 完全符合所有的数据速率和过压 RS232 规范。该收发器能够在所有驱动器均加有 1000pF、3kΩ 负载的情况下运行至高达 120kbaud。驱动器输出和接收器输入均可被强制至 ±25V，并不会导致损坏，而且能安然承受多次 ±10kV ESD 冲击。

应用

• 笔记本电脑
• 掌上型电脑
• 打印机
• 便携式仪器
