特性

• 单个RS-232收发器，采用小型16引脚TSSOP封装
• RS-232 I/O引脚具有ESD保护
  • ±15kV——人体模型
  • ±8kV——IEC 1000-4-2，接触放电
  • ±15kV——IEC 1000-4-2，气隙放电
• 不会发生闩锁
• 电源电流：1µA
• 无需更改BIOS，利用AutoShutdown可实现节电
• 支持250kbps数据速率

产品详情和应用

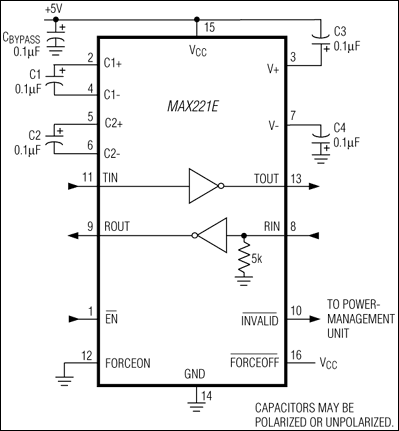

MAX221E是采用+5V供电的单路发送/接收RS-232和V.28通信接口，具有自动关断/唤醒功能和高数据速率传输能力。

MAX221E具有增强型静电放电(ESD)保护。发射器输出和接收器输入均使用IEC 1000-4-2气隙放电方法受到±15kV的保护，使用IEC 1000-4-2接触放电方法受到±8kV的保护，并使用人体模型受到±15kV的保护。

MAX221E采用Maxim开创性的AutoShutdown^™功能，可实现1µA的低电源电流。当RS-232电缆断开连接或连接的外设发射器关闭时，AutoShutdown会进入低功耗关断模式，从而无需更改现有BIOS或操作系统也能实现节电目的。当连接有源RS-232电缆时，MAX221E唤醒并将低电平有效INVALID引脚驱动至高电平，向主机发出外设连接到通信端口的信号。

MAX221E采用16引脚SSOP封装和16引脚TSSOP封装，后者比16引脚SO封装占用的电路板空间少50%。

应用

• 工业系统
• 维护/诊断端口
• 机顶盒
• 电信
