特性

• ±70V故障保护
• +3.0V至+5.5V电源电压
• 过压限流
• 发送器输出具有电流保护
• 自动关断(AutoShutdown)
• 250kbps (最大值)数据速率
• 关断模式下电流消耗仅为1µA (典型值)
• 热关断保护
• ±8kV IEC 61000-4-2接触放电
• -40°C至+85°C工作温度范围

产品详情和应用

MAX13223E为+3.0V至+5.5V供电、符合EIA/TIA-232和V.28标准的通信接口芯片，在RS-232线路接口上带有故障保护功能。这使得发送器输出和接收器输入可承受±70V电压，而不会损坏MAX13223E。

MAX13223E采用Maxim的AutoShutdown™技术，具有1µA的低电源电流。当RS-232电缆断开或接收器处于无效状态时，MAX13223E自动进入低功耗关断模式。当检测到任意一路接收器输入上出现有效转换时器件再次开启。专有的高效双电荷泵架构结合低压差发送器，能够在+3.0V至+5.5V单电源供电时，实现真正的RS-232性能。

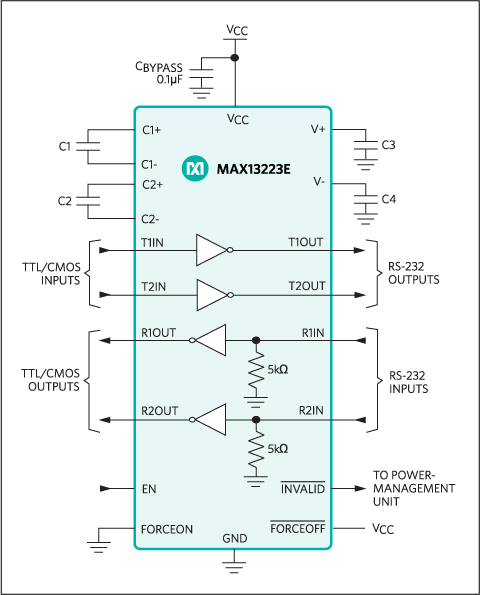

MAX13223E具有2个接收器和2个驱动器，能够在一个发送器切换工作并保持RS-232输出电平的前提下，保证250kbps的数据速率。

MAX13223E工作于+3.0V至+5.5V输入电压范围，采用20引脚、6.5mm x 4.4mm、TSSOP封装。MAX13223E工作在-40°C至+85°C温度范围。

应用

• 基站
• 工业设备
• POS终端设备
• 电信设备
• 远程信息处理设备
• 电表
