特性

• 数据速率高达3Mbps
• +1.62V (最小值)低压逻辑接口
• +3V至+5.5V供电电压
• AutoShutdown Plus
• 1µA关断电流

产品详情和应用

MAX13234E–MAX13237E为EIA/TIA-232和V.28/V.24通信接口，采用+3V至+5.5V电源供电，支持高数据速率(高达3Mbps)、带有灵活的逻辑电平接口以及增强的静电放电(ESD)保护功能。所有接收器输入端和发送器输出端均具有±15kV IEC 61000–4-2气隙放电、 ±8kV IEC 61000-4-2接触放电以及±15kV人体模型保护。低压逻辑接口工作在+1.62V至V_CC的电源电压下。

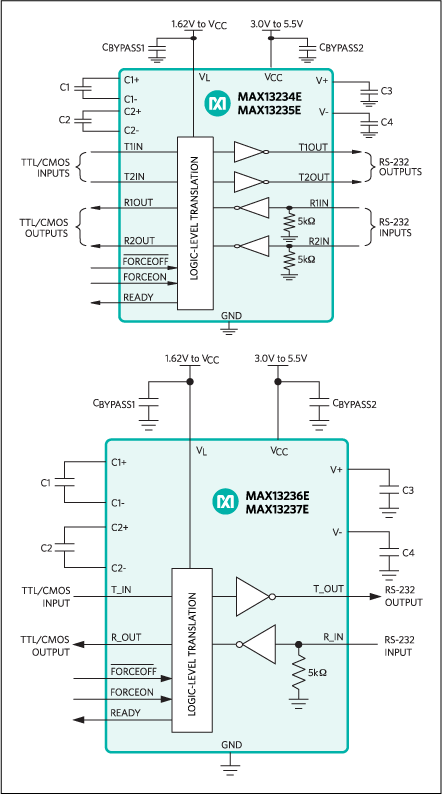

MAX13234E/MAX13235E具有2个接收器和2个发送器；MAX13236E/MAX13237E具有1个接收器和1个发送器。发送器具有低压差发送输出级，采用+3V至+5.5V电源供电时，借助基于双电荷泵的架构，能够提供真正的RS-232性能。电荷泵在+3.3V电源下仅需4个0.1µF小电容维持工作。

所有器件具有Maxim的AutoShutdown Plus™功能，电源电流可低至1µA。当RS-232电缆没有连接，或者器件将发送器和接收器输入驱动至无效状态的时间达到30s时，这些器件将自动进入低功耗关断模式。

MAX13234E–MAX13237E采用节省空间的TQFN和TSSOP封装，工作在-40°C至+85°C扩展级温度范围。

应用

• 通信系统
• 数据电缆
• GPS系统
• 工业系统
• 便携式设备
• POS系统
• 远程信息处理
• 无线模块
