特性

• ESD 保护等级超过 ±10kV
  (对于 LT1133A、LT1137A 和 LT1141A 为 ±15kV IEC-1000-4-2)
• 使用小的电容器：0.1μF、0.2μF
• 在停机 (SHUTDOWN) 模式中电源电流为 1μA
• 120kbaud 传输速率 (R_L = 3k，C_L = 2500pF)
• 250kbaud 传输速率 (R_L = 3k，C_L = 1000pF)
• 与 CMOS 器件相似的低功率
• 简易的 PC 布局：直通式架构
• 坚固型双极性设计：绝对无闭锁现象
• 当关闭或断电时输出呈高阻抗状态
• 改进的保护能力：RS232 I/O 线路可被强制至 ±30V 而不致受损
• 输出过压不会强迫电流返回到电源中
• 可提供 SO 封装和 SSOP 封装

产品详情和应用

LT^®1130A / LT1140A 系列 RS232 收发器采用了特殊的双极型结构技术，可在故障情况超过针对 RS232 所规定的限值时保护驱动器和接收器免受损坏。驱动器输出和接收器输入可短接至 ±30V，并不会损坏器件或电源发生器。此外，RS232 I/O 引脚能安然承受多次 ±10kV ESD 冲击。一个先进的驱动器输出级在驱动重的容性负载时传输速率 高达 250kbaud。电源电流通常为 12mA，这与 CMOS 器件不相上下。

隶属该系列的一些器件具有灵活的操作模式控制功能。DRIVER DISABLE 引脚负责停用驱动器和充电泵，ON/OFF 引脚则用于关断所有的电路。当停机时，驱动器和接收器呈现高阻抗输出状态。

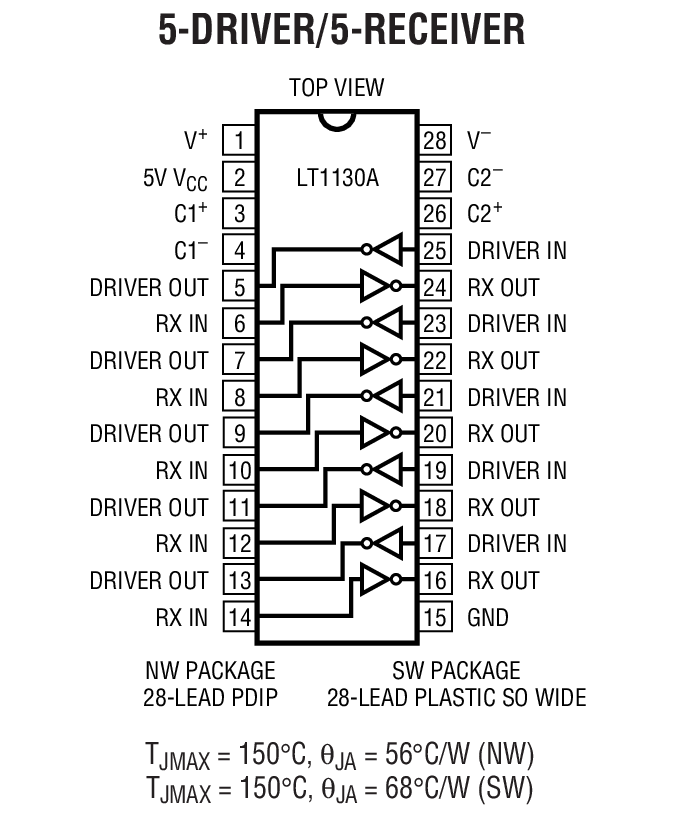

LT1130A —— 5 驱动器 / 5 接收器 RS232 收发器

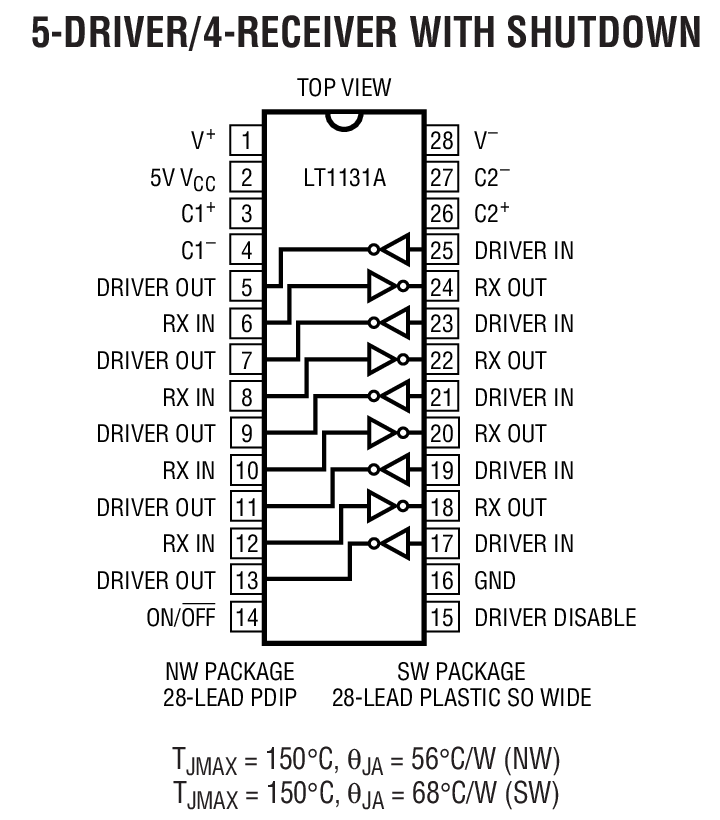

LT1131A —— 具停机功能的5 驱动器 / 4 接收器 RS232 收发器

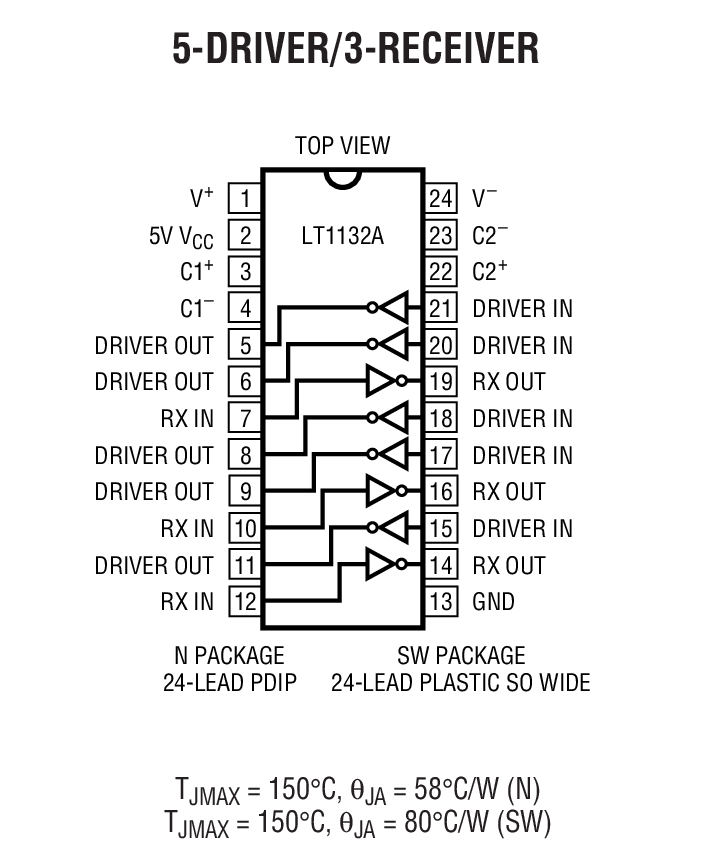

LT1132A —— 5 驱动器 / 3 接收器 RS232 收发器

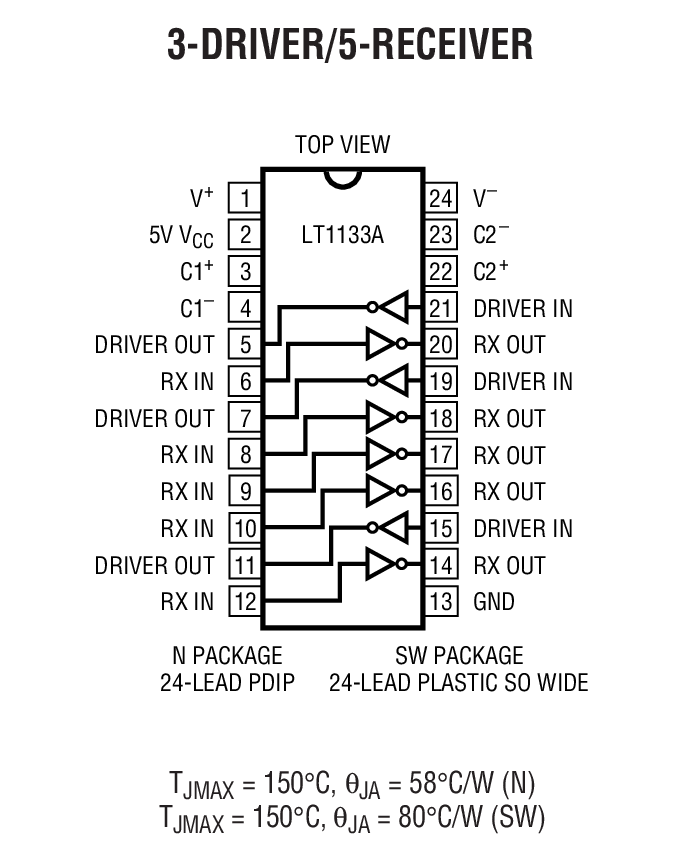

LT1133A —— 3 驱动器 / 5 接收器 RS232 收发器

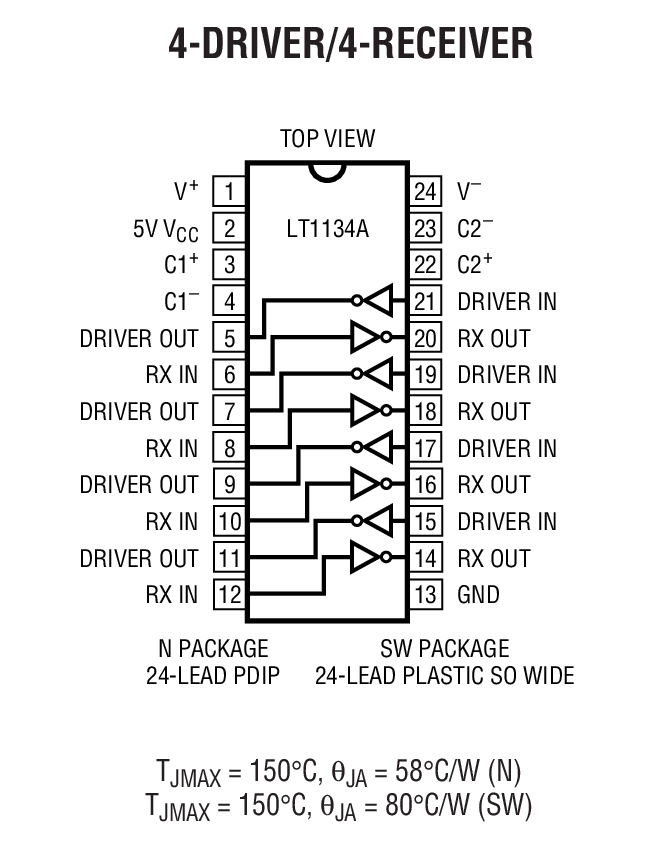

LT1134A —— 4 驱动器 / 4 接收器 RS232 收发器

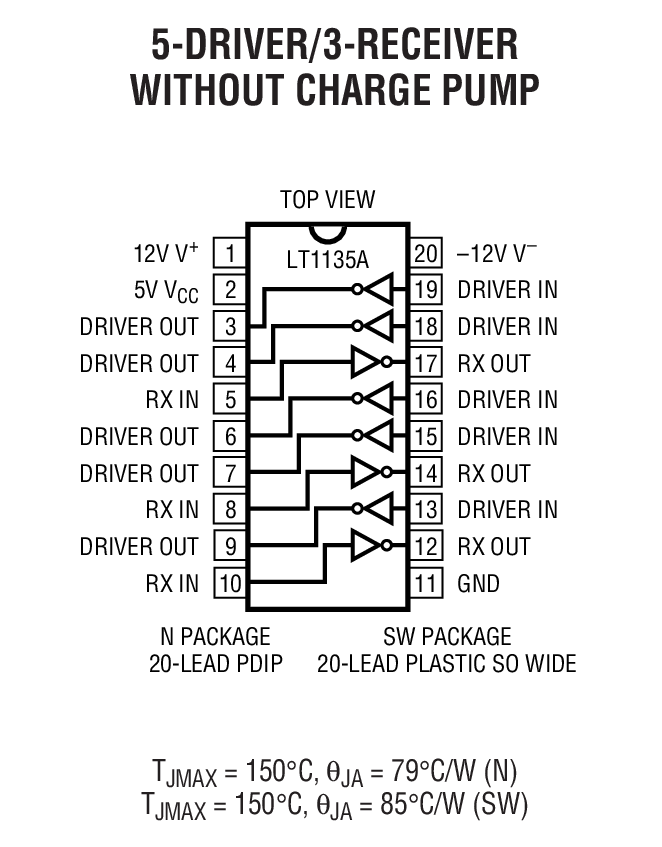

LT1135A —— 不带充电泵的 5 驱动器 / 3 接收器 RS232 收发器

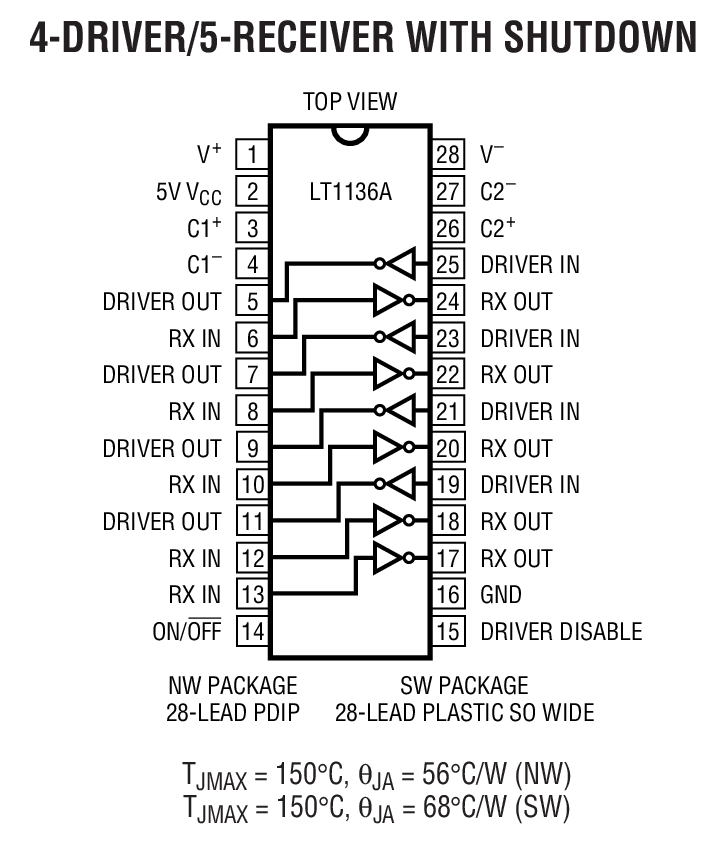

LT1136A —— 具停机功能的 4 驱动器 / 5 接收器 RS232 收发器

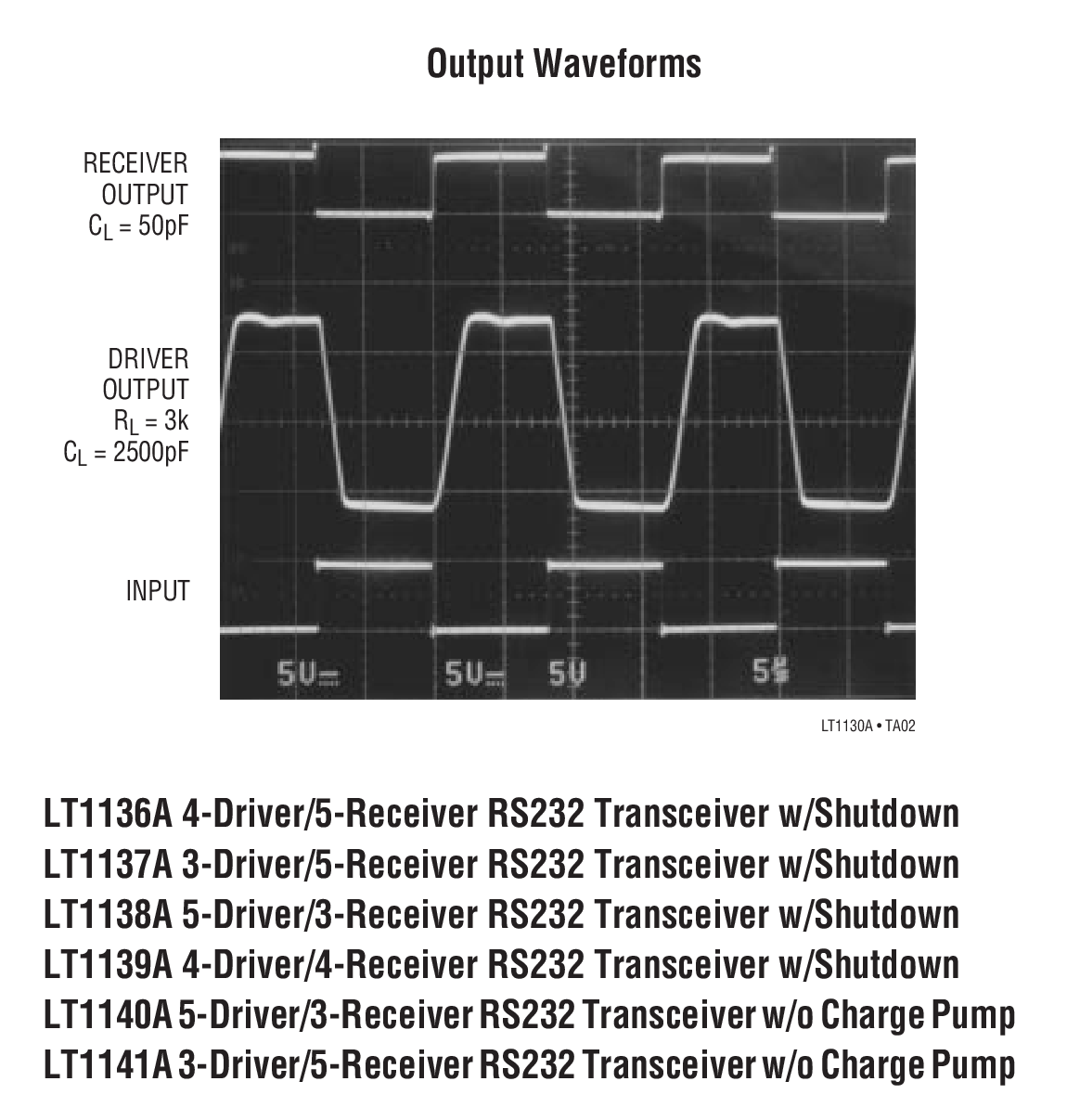

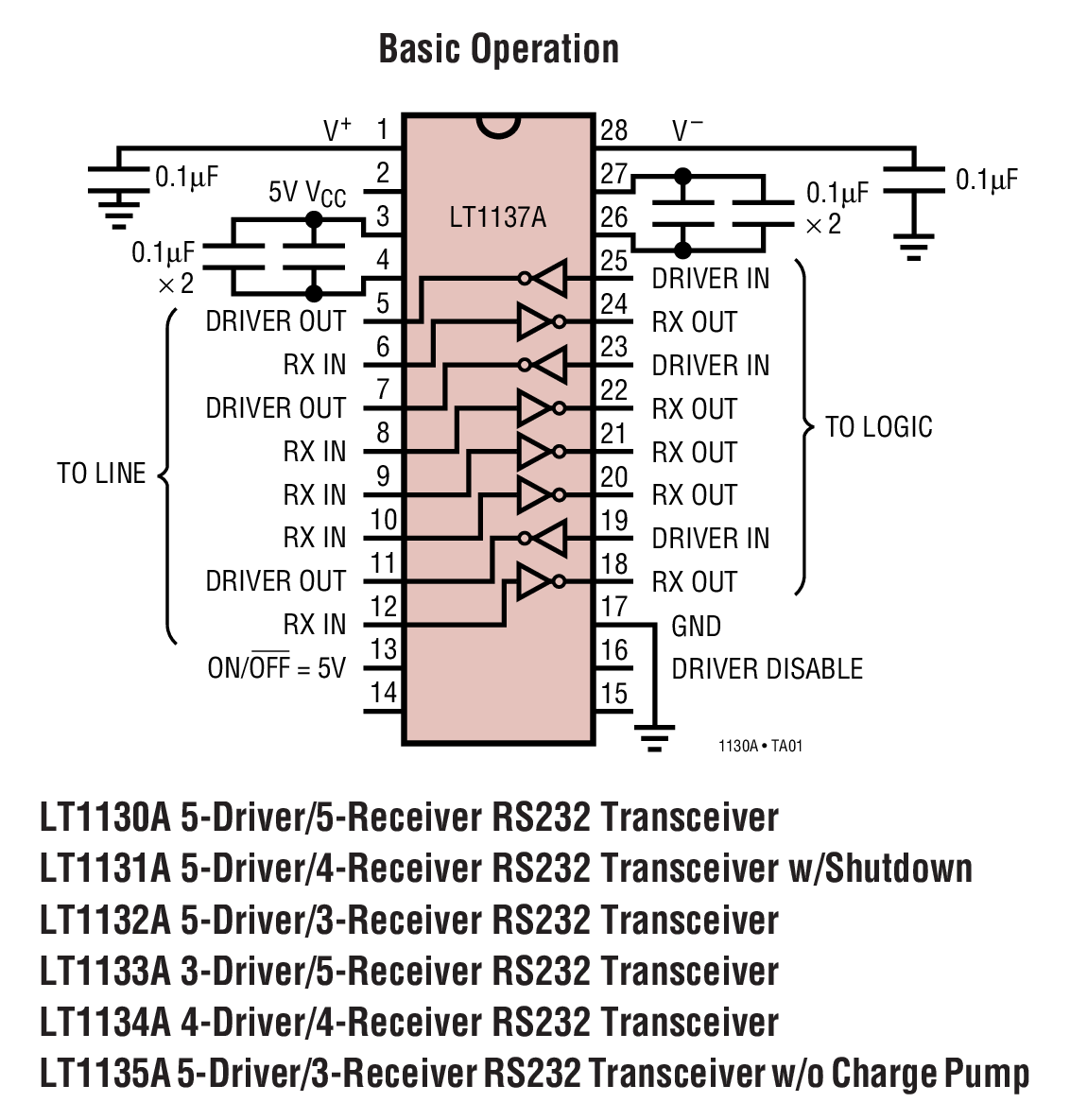

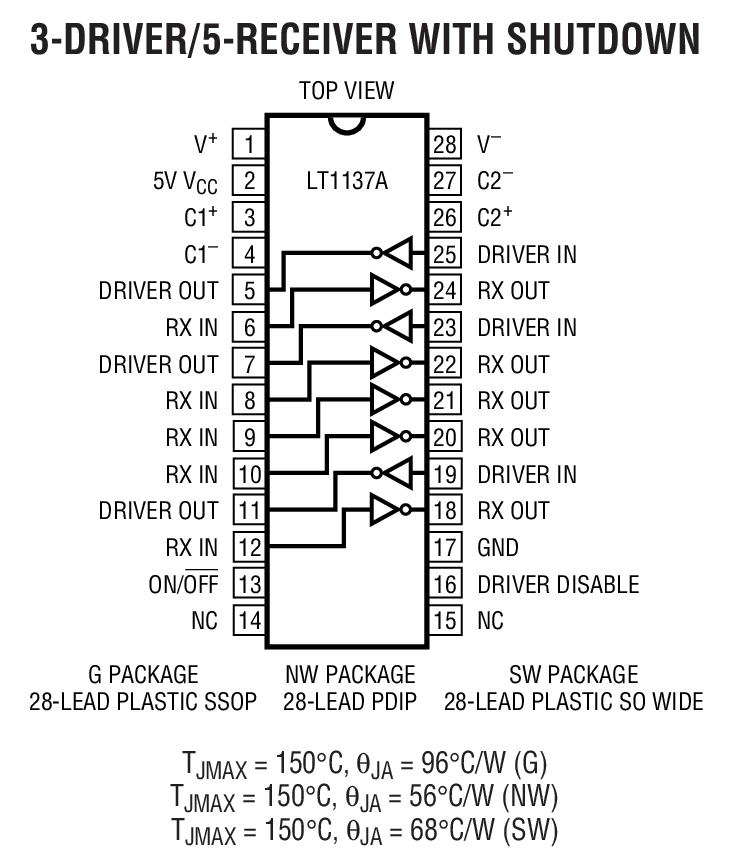

LT1137A —— 具停机功能的 3 驱动器 / 5 接收器 RS232 收发器

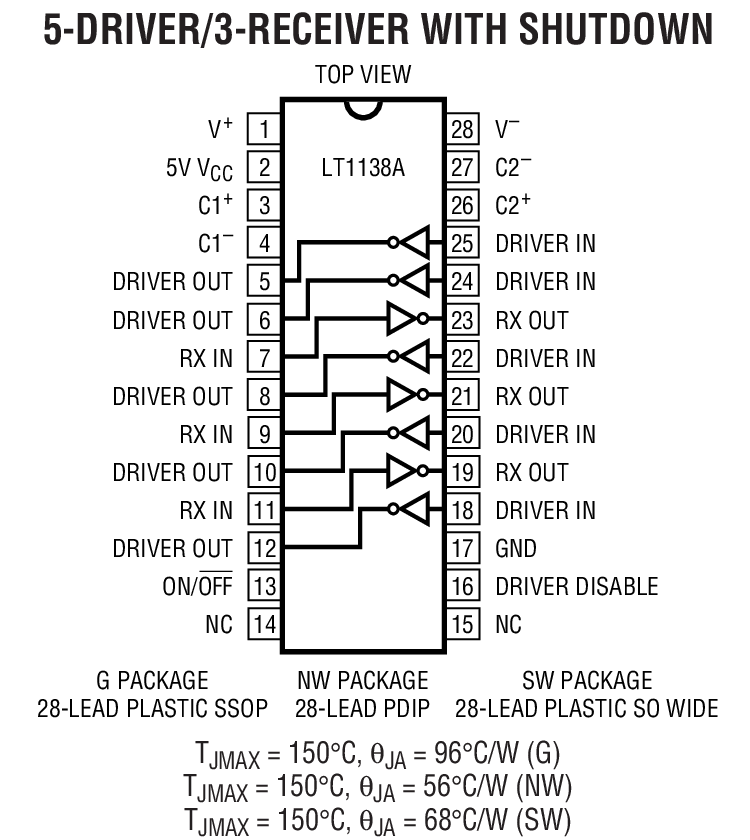

LT1138A —— 具停机功能的 5 驱动器 / 3 接收器 RS232 收发器

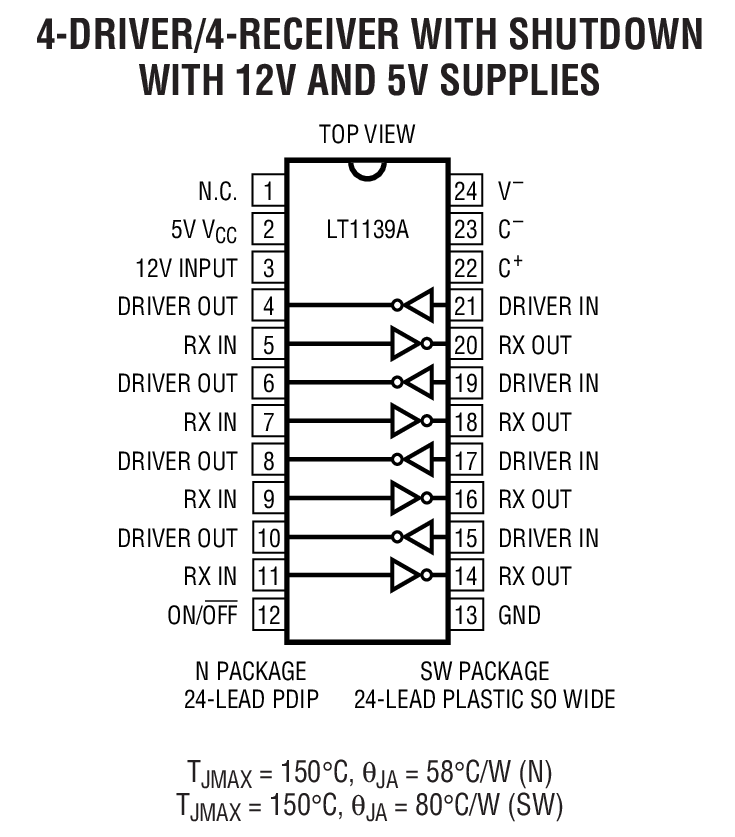

LT1139A —— 具停机功能的 4 驱动器 / 4 接收器 RS232 收发器

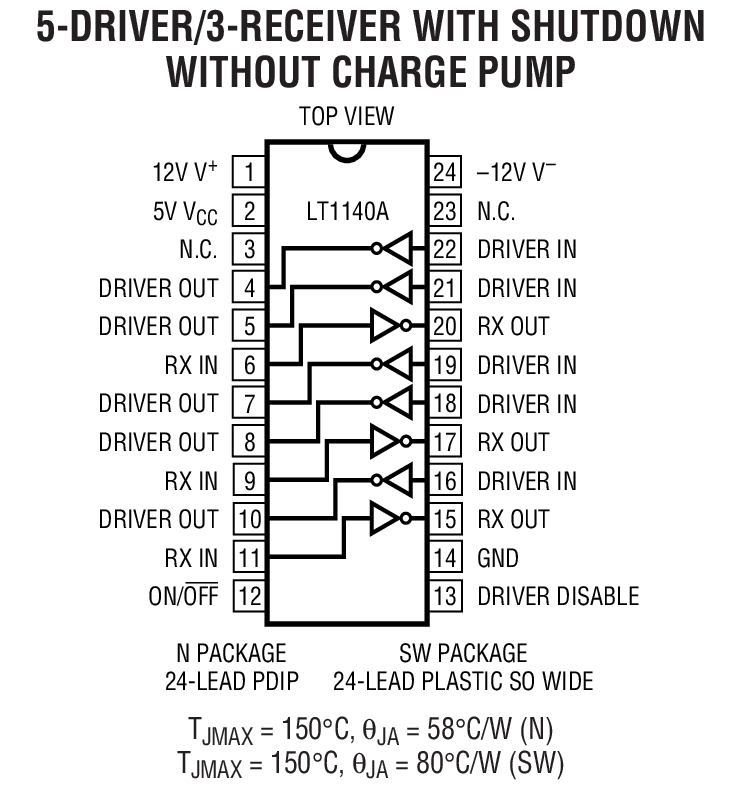

LT1140A —— 不带充电泵的 5 驱动器 / 3 接收器 RS232 收发器

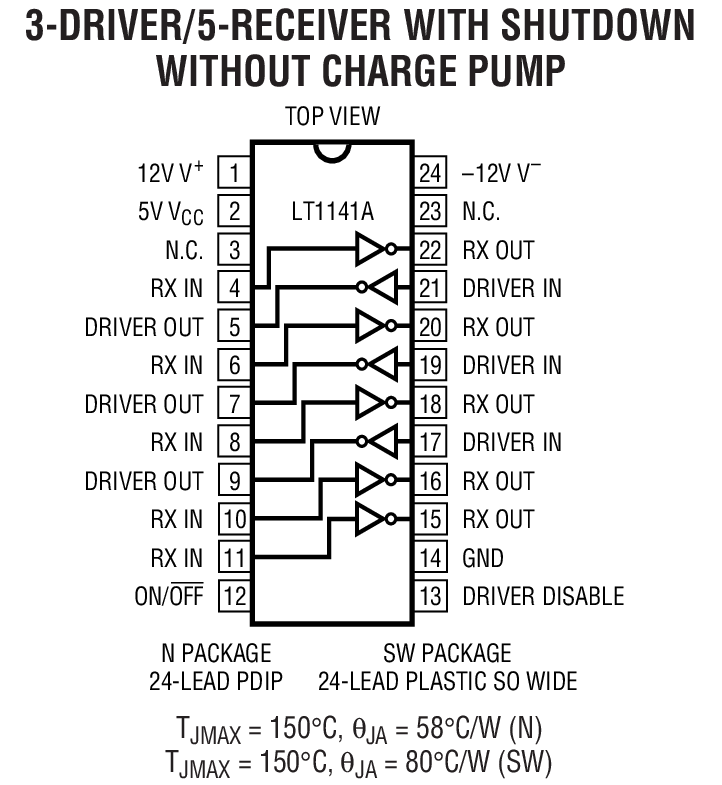

LT1141A —— 不带充电泵的 3 驱动器 / 5 接收器 RS232 收发器
