ADI亚德诺_LTC2802_产品介绍

ADI亚德诺 LTC2802 产品介绍

2026-03-09 0次

特性

电源电压：1.8V至5.5V
单通道和双通道收发器
高速运行

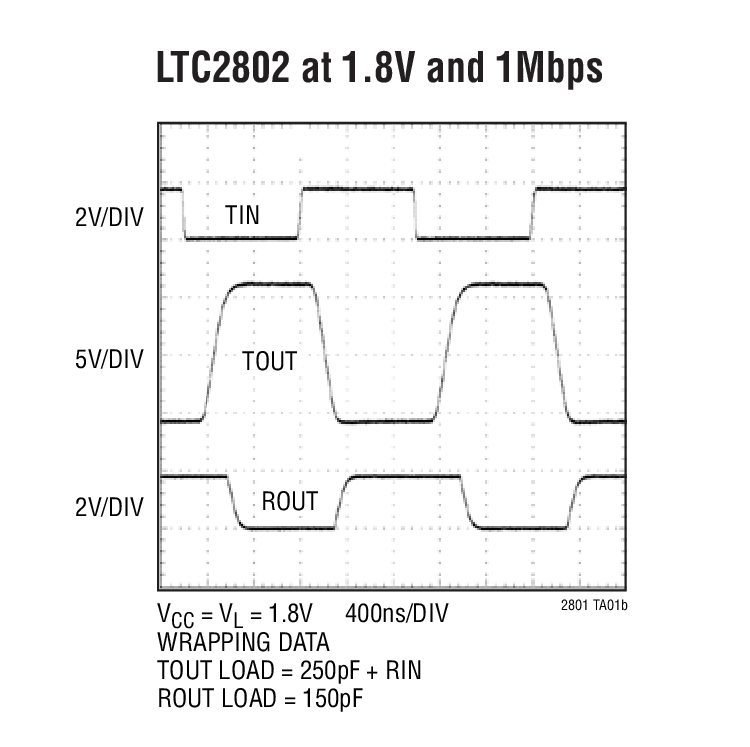

- 250pF/3kΩ负载：1Mbps（LTC2802、LTC2804）
- 1nF/3kΩ负载：250kbps
- 2.5nF/3kΩ TIA/EIA-232-F负载：100kbps
低功率 1μA 关断和15μA接收器有源模式
在 RS-232 接口上未发生±10kV ESD损坏或锁存

逻辑电源引脚，轻松实现UART或微处理器电平转换
低延迟输出使能支持线路共享和半双工操作
符合 RS-232 标准的输出电平
小尺寸：

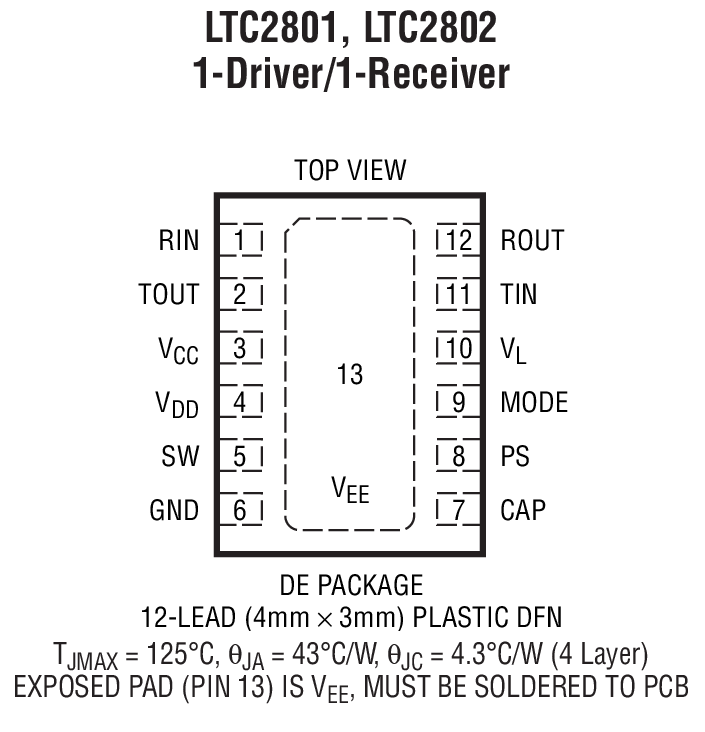

LTC2801/LTC2802 4mm × 3mm DFN封装

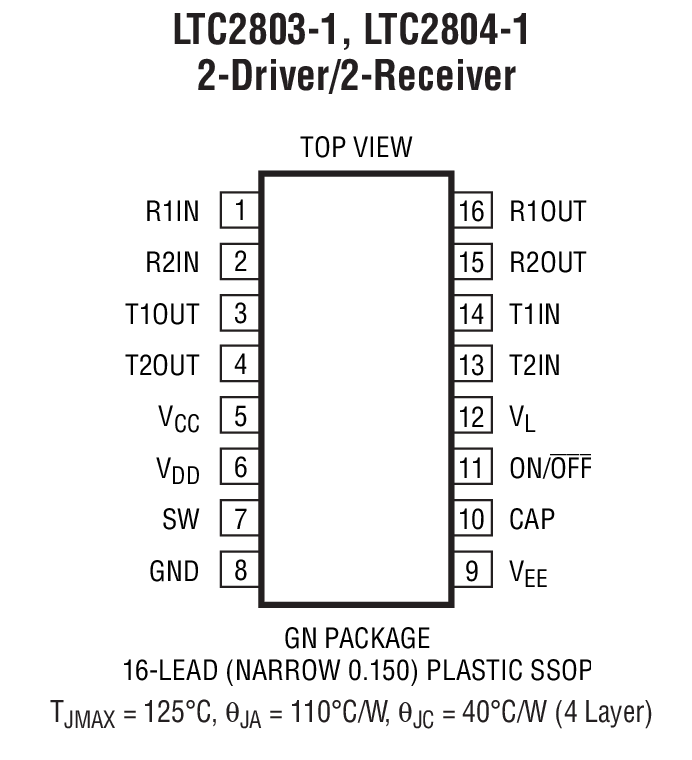

LTC2803/LTC2804 窄体SSOP-16封装

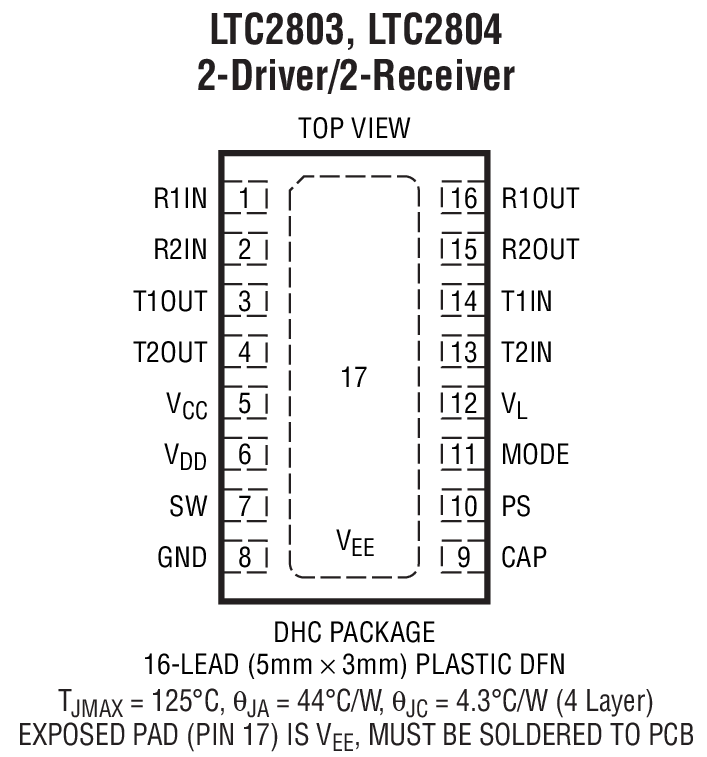

5mm × 3mm DFN封装

产品详情和应用

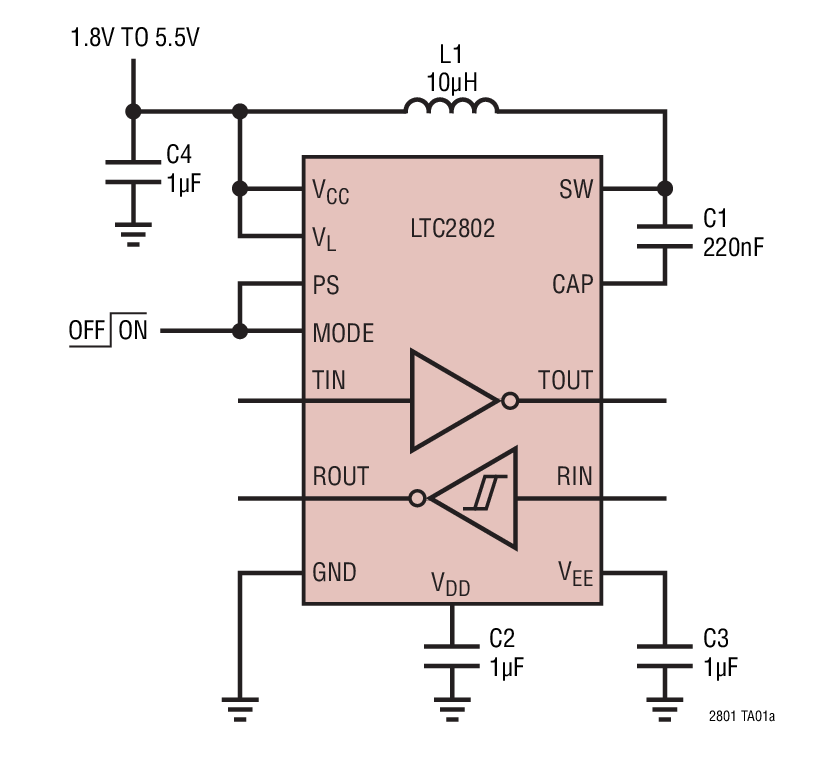

LTC2801/LTC2802/LTC2803/LTC2804均为单通道和双通道RS-232收发器，采用窄体SSOP和芯片级DFN封装。所有器件的电源电压范围为1.8V至5.5V，可直接采用两个碱性电池、NiCd或NiMH电池工作。集成式DC-DC转换器生成用于驱动RS-232电平的电源。逻辑电源引脚能够很方便地与不同的逻辑电平接口，与DC-DC电源无关。

兼容TIA/EIA-232-F标准。驱动器输出具有过载保护，可对地短路或提供高达±15V的电压，而不会损坏。为延长电池续航时间，接收器可保持活动状态，在低速下工作，电流仅为15μA。关断模式下，电流进一步降低到1μA。
