量产
特性
- TIA/EIA RS-485 接口适合全供电范围
- 使用 VCC 时，工作电压范围为 3.0 V 至 5.5 V
- 提供 1.62 V 至 5.5 V VIO 逻辑电源选项
- 总线引脚 ESD 保护
- IEC 61000-4-2 ±12 kV 接触放电
- IEC 61000-4-2 ≥ ±12 kV 空气放电
- HBM：≥ ±30 kV
- 全面支持热插拔（无干扰上电/掉电）
- 高速 50 Mbps 数据速率 (ADM3065E/ADM3066E/ADM3067E/ADM3068E)
- 低速 500 kbps 数据速率，适合长电缆 (ADM3061E/ADM3062E/ADM3063E/ADM3064E)
- 全面的接收器短路、开路及总线空闲故障安全设计
- 扩展温度范围高达 125°C
- VCC ≥ 4.5 V 时符合 PROFIBUS 标准
- 提供半双工和全双工型号
- 总线可连接多达 128 个收发器
- 紧凑型封装方案

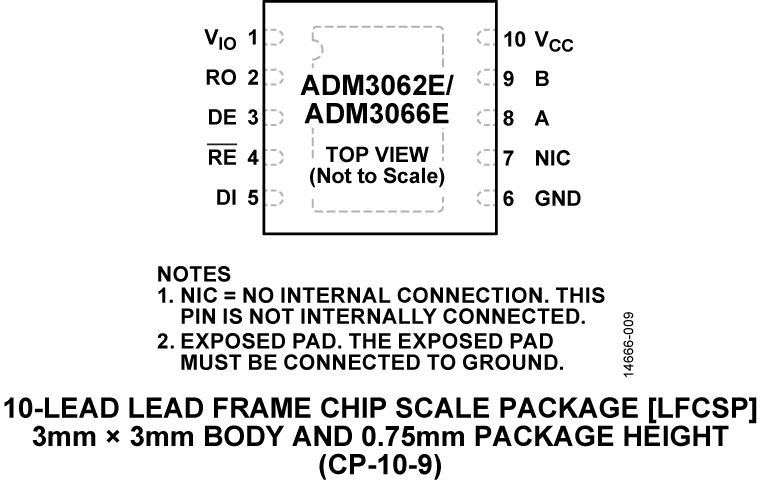

- 10 引脚 3 mm × 3 mm LFCSP

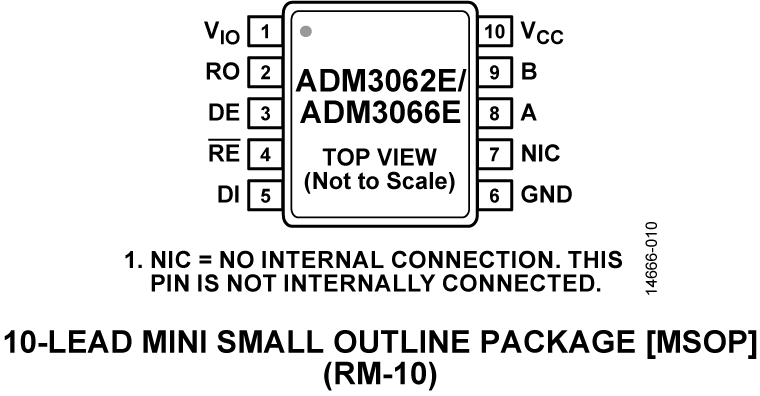

- 8 引脚和 10 引脚 3 mm × 3 mm MSOP
- 8 引脚和 14 引脚窄体 SOIC
产品详情和应用

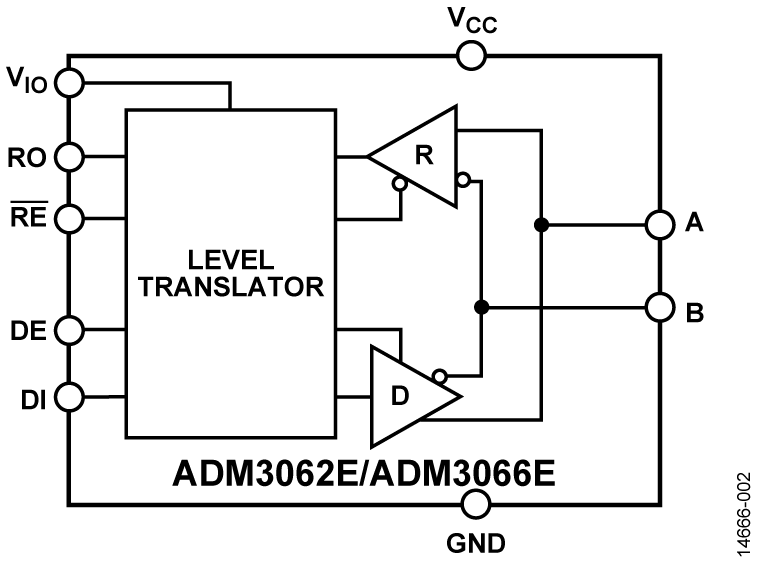

ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 是具有 IEC 静电放电 (ESD) 保护功能的 3.0 V 至 5.5 V RS-485 收发器，使套件可承受收发器总线引脚 ±12 kV 的接触放电而不会引发闩锁效应或导致损坏。ADM3062E/ADM3064E/ADM3066E/ADM3068E 有一个 VIO 逻辑供电引脚，从而能够使用一个工作电压低至 1.62 V 的灵活数字接口。
ADM3065E/ADM3066E/ADM3067E/ADM3068E 适合在多点总线传输线路上进行 50 Mbps 高速双向数据通信。ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 具有四分之一单位负载输入阻抗，允许总线上挂接最多 128 个收发器。ADM3061E/ADM3062E/ADM3063E/ADM3064E 型号具有 ADM3065E/ADM3066E/ADM3067E/ADM3068E 型号的所有功能，但使用 500kbps 的低数据速率，适合用于长电缆线路。
ADM3061E/ADM3062E/ADM3065E/ADM3066E 是半双工 RS-485 收发器，完全符合 PROFIBUS®标准，并且在 VCC ≥ 4.5 V 时，具有 2.1 V 的更高总线差分电压。ADM3063E/ADM3064E/ADM3067E/ADM3068E 是全双工 RS-485 收发器选项。
RS-485 收发器提供几种紧凑型封装，包括 10 引脚 3 mm × 3 mm 引线框芯片尺寸级封装 (LFCSP)、8 引脚或 10 引脚 3 mm × 3 mm 超小外形封装 (MSOP) 和 8 引脚或 14 引脚窄体标准小外形封装 (SOIC_N)。各型号的工作温度范围为 −40°C 至 +125°C 及 −40°C 至 +85°C。
热关断电路可防止因总线争用或输出短路而造成过度功耗。如果在发生故障期间检测到内部驱动电路温度显著升高，此功能会强制驱动输出进入高阻抗状态。
若接收器输入为短路、开路或已连接至终止传输线且禁用所有驱动，则 ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 可确保逻辑高接收器输出。
表 2 概述在各种温度、供电和封装选项时的 ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 数据速率能力。请参阅“订购指南”部分，了解型号编号。
应用
- 工业现场总线
- 过程控制
- 楼宇自动化
- PROFIBUS 网络
- 电机控制伺服驱动器和编解码器
