特性

• 单颗芯片提供完整的 LocalTalk^®/AppleTalk 端口
• 采用单 5V 电源工作
• 在接收器输入端和驱动器输出端上提供至 ±10kV 的 ESD 保护等级
• 低功率：I_CC = 2.4mA (典型值)
• 停机引脚可将 I_CC 减小至 0.5μA (典型值)
• 接收器保活功能：I_CC = 65µA (典型值)
• 差分驱动器可驱动差分 AppleTalk 或单端 EIA562 负载
• 驱动器在三态中或电源关断时保持高阻抗
• 热停机保护
• 为驱动器提供了短路保护

产品详情和应用

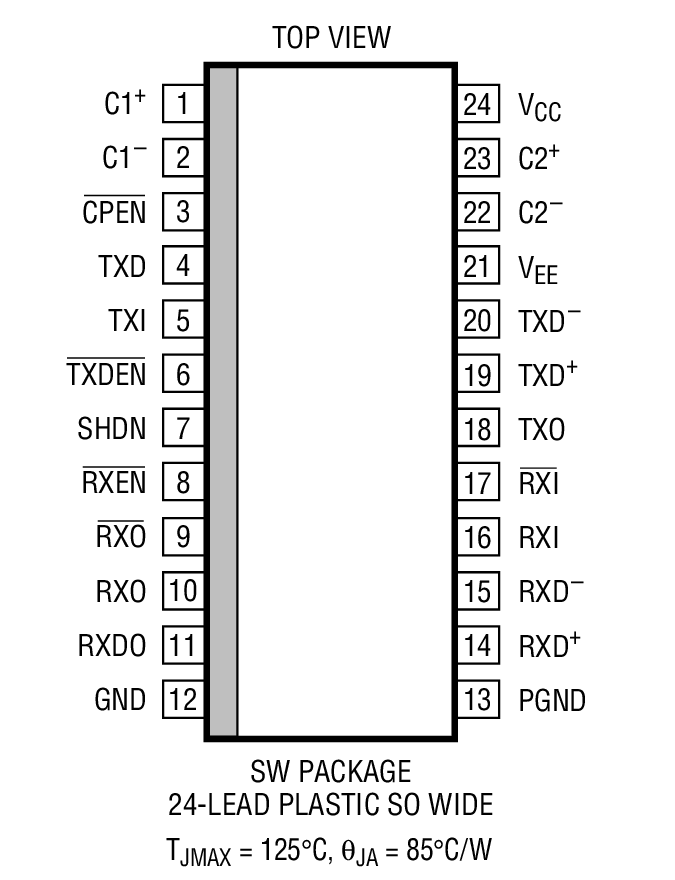

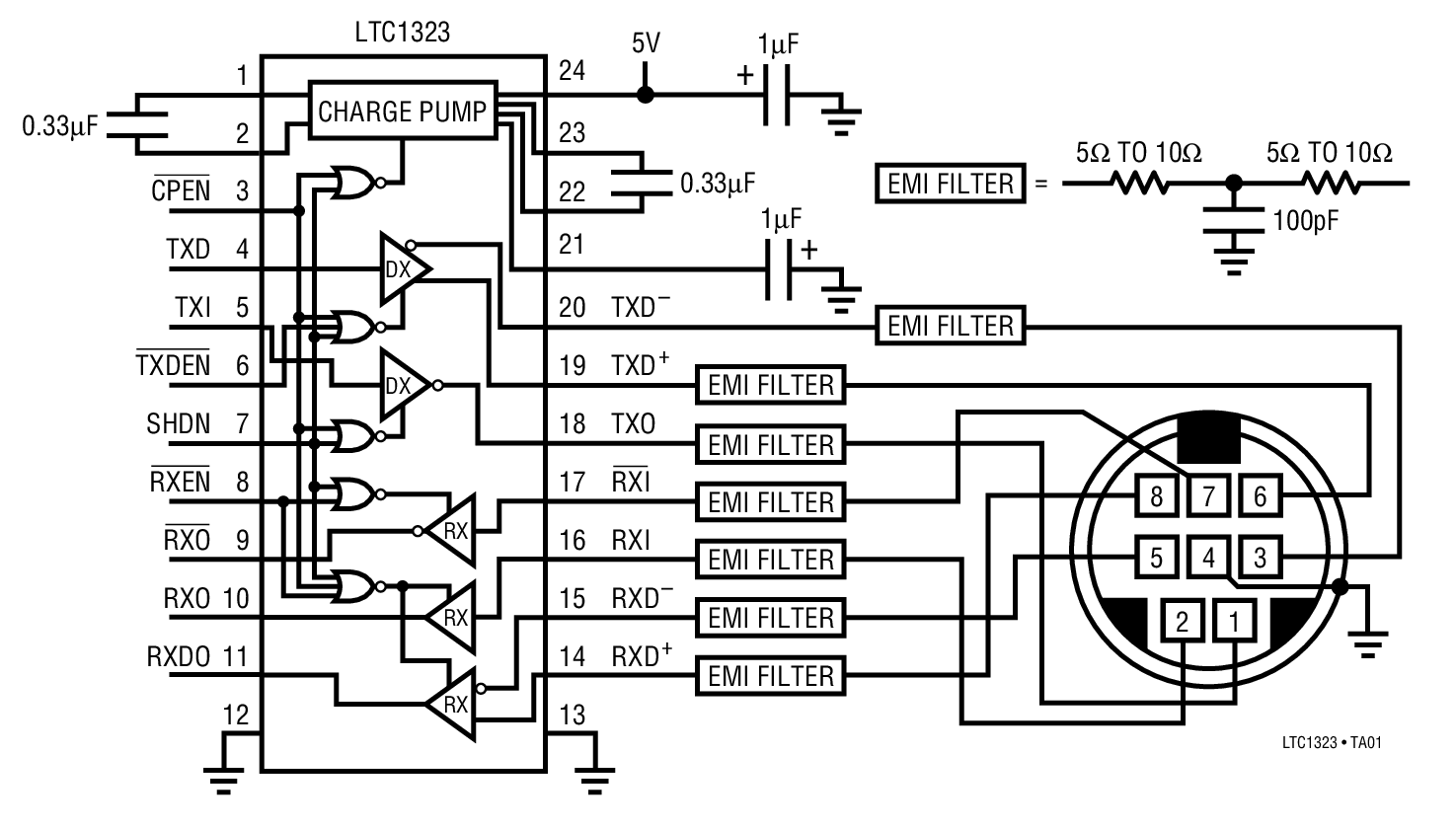

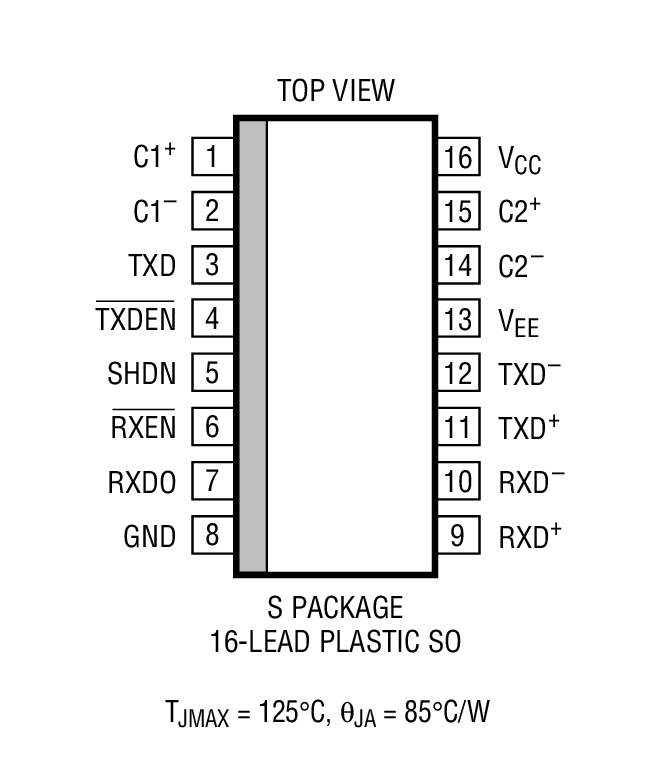

LTC^®1323 是一款多协议线路收发器，专为在 AppleTalk 或 EIA562 兼容型单端网络中运行而设计，并采用单 5V 电源供电工作。LTC1323 可提供两种版本：16 引脚版本专为连接至 AppleTalk 网络而设计，而 24 引脚版本则还包括创建一个 Apple 兼容型串行端口所必需的额外单端驱动器和接收器。一个内置充电泵产生一个 –5V 电源，这个电源可用于为外部器件供电。此外，24 引脚 LTC1323 还具有一种微功率保活模式，在该模式期间，其中一个单端接收器保持于运行状态以监视外部唤醒信号。LTC1323 仅吸收 2.4mA (运行时)、65μA (在接收器保活模式中) 和 0.5μA (在停机模式中) 的静态电流，从而使其非常适用于电池供电型系统。

差分驱动器能够驱动差分 AppleTalk 负载或传统的单端负载。当停用时、在停机期间、在接收器保活模式中、或当电源关断时，驱动器将输出三态。即使在输出共模电压超过电源轨的情况下，驱动器输出仍将保持高阻抗。对驱动器输出和接收器输入均提供了至 ±10kV 的 ESD 损害防护等级。

应用

• LocalTalk 外设
• 笔记本电脑 / 掌上型电脑
• 电池供电型系统
