ADI亚德诺 LT1237 产品介绍

2026-03-09 0次

特性

当器件停机时，有一个接收器处于运行状态
ESD 保护等级超过 ±15kV
使用小的电容器：0.1μF，0.2μF，1.0μF
在停机模式中电源电流为 60μA
引脚与 LT1137A 相兼容
120kBaud 传输速率 (R_L = 3k，C_L = 2500pF)
250kBaud 传输速率 (R_L = 3k，C_L = 1000pF)
传输速率至 120kBaud
不亚于 CMOS 器件的低功率：30mW
采用单 5V 电源工作
简易的 PC 布局 — 直通式架构
坚固型双极性设计
当关闭或断电时输出呈高阻抗状态
绝对无闭锁现象

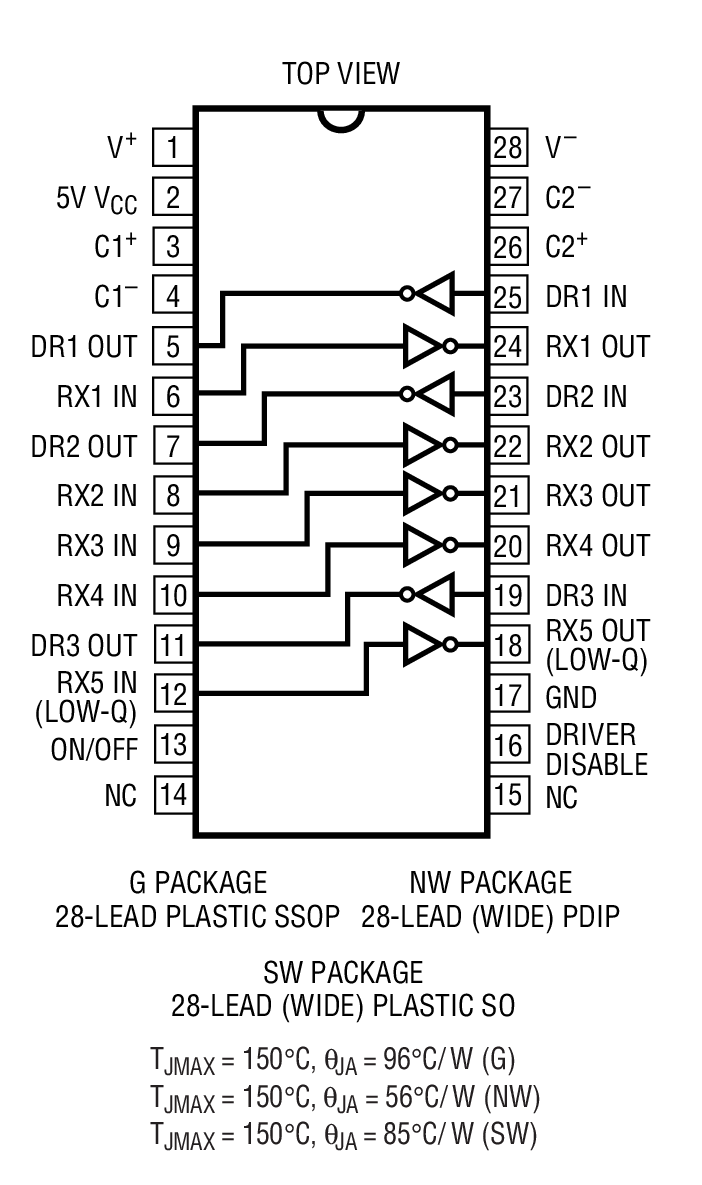

可提供 SO 封装和 SSOP 封装

产品详情和应用

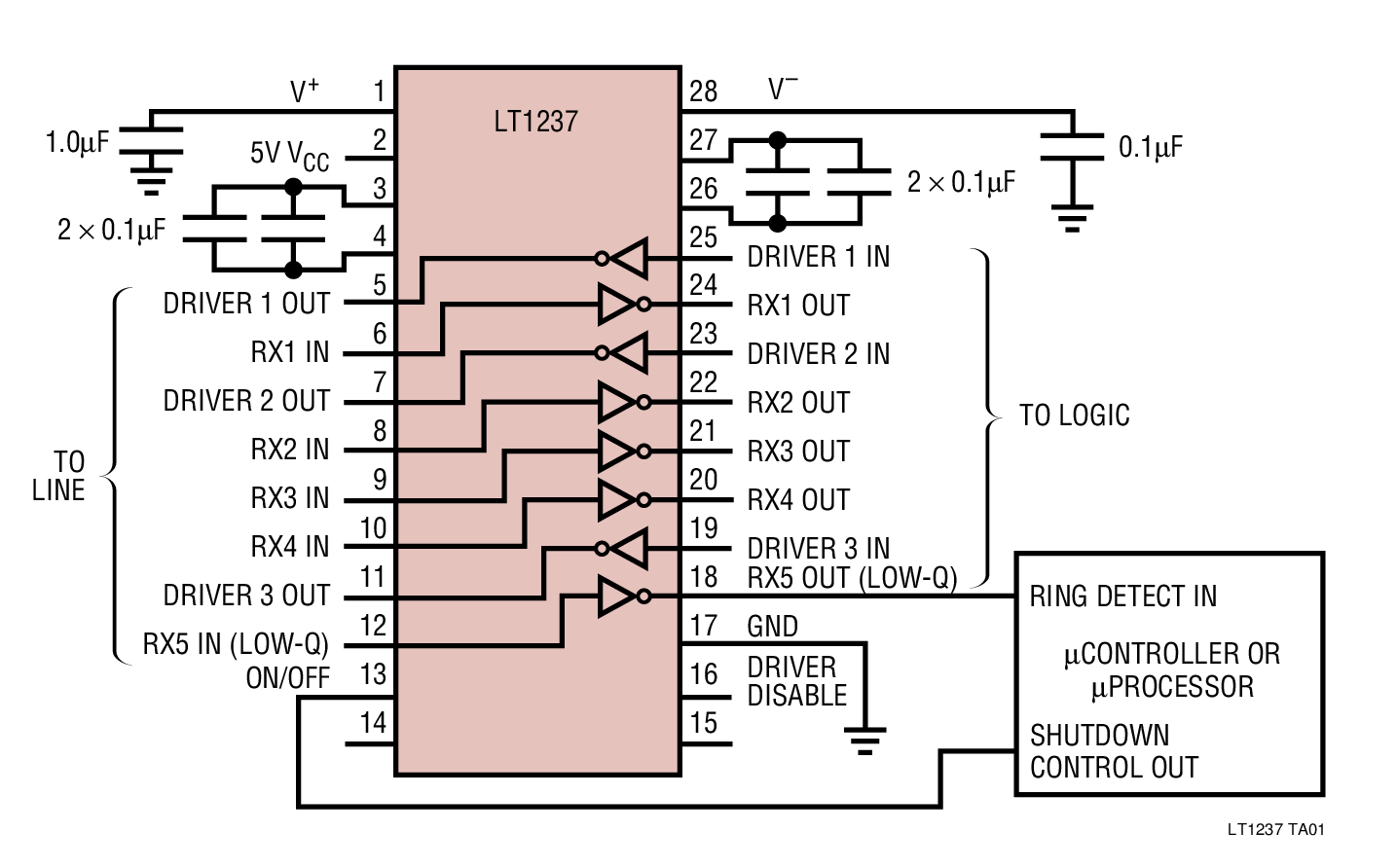

LT^®1237是一款先进的低功率 3 驱动器、5 接收器 RS232 收发器。该芯片具有一个用于将电源电流减小至接近于零的停机引脚。在停机期间，有一个接收器处于运行状态以检测输入的 RS232 信号，从而 (举个例子) 唤醒某个系统。

LT1237 完全符合所有的 EIA RS232 规范。芯片上的新型 ESD 结构使得 LT1237 能够安然承受多次 ±15kV ESD 冲击，从而免除了在 RS232 线路引脚上增设昂贵 TransZorbs^® 的需要。

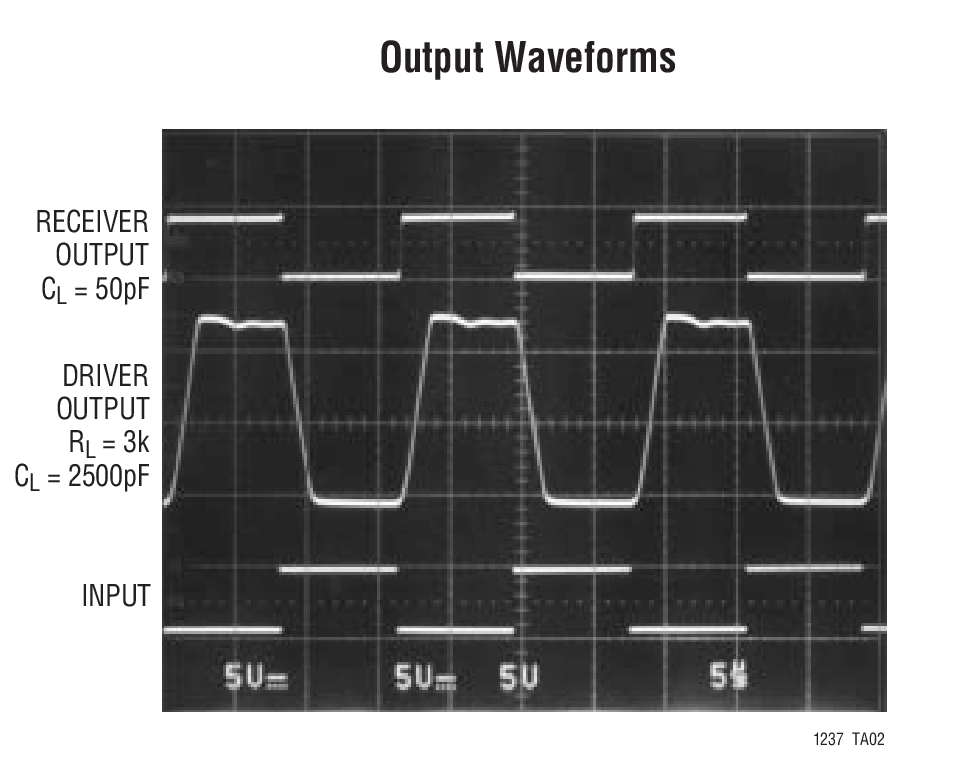

LT1237 的传输速率超过 120kbaud，甚至在驱动重的容性负载时也不例外。两种停机模式使得驱动器输出和接收器输出的关断能够分别进行，以实现更加通用的 RS232 接口控制。在停机期间，驱动器和接收器呈高阻抗状态。

应用

笔记本电脑
掌上型电脑
