特性

• 低功率：I_CC = 300μA (典型值)
• 专为 RS485 接口应用而设计
• 单 5V 电源
• –7V 至 12V 总线共模范围允许总线上的器件之间存在 ±7V 的地电位差
• 热停机保护功能
• 上电 / 断电无干扰驱动器输出允许进行收发器的带电插拔操作
• 驱动器在三态或电源关断的情况下保持高阻抗
• 一个驱动器输出和接收器的组合阻抗允许在总线上连接多达 32 个收发器
• 70mV 典型输入迟滞

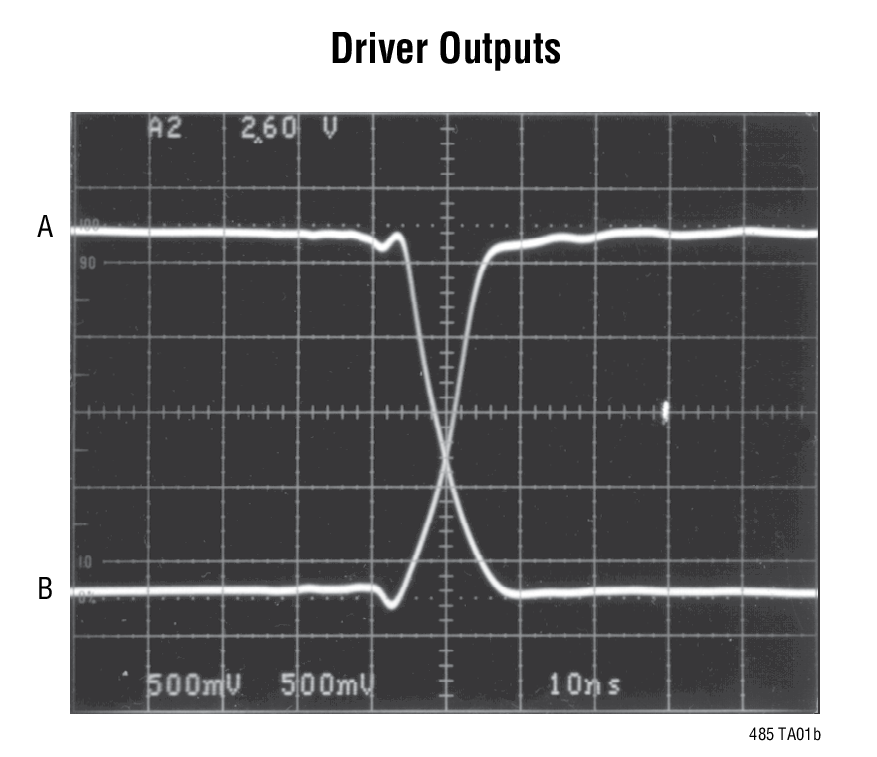

• 于 5ns 变化时的典型驱动器传播延迟为 30ns (用于高达 2.5MB 操作)
• 引脚与具有 ±60V 电压保护能力的 LTC2862 相兼容



产品详情和应用

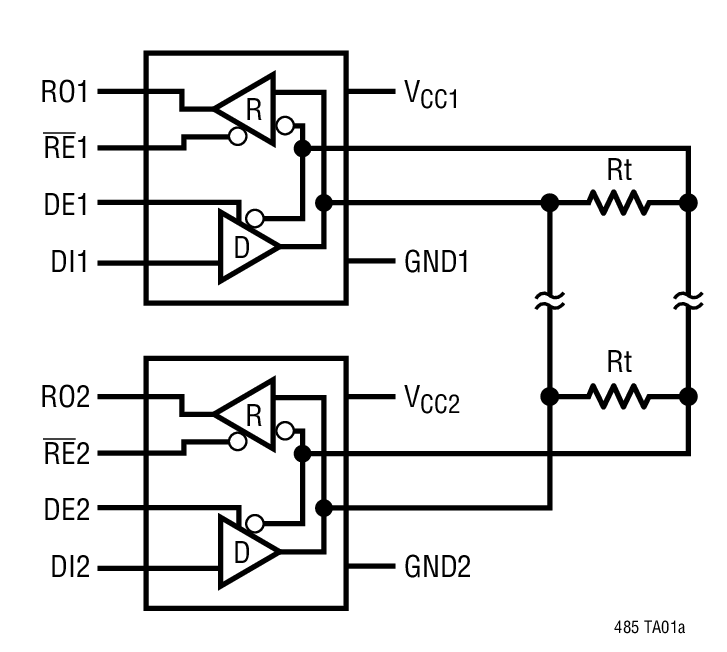

LTC^®485 是一款低功率差分总线 / 线路驱动器，专为多点数据传输标准 RS485 应用而设计，具有扩展的共模范围 (12V 至 –7V)。它也符合 RS422 的要求。

与其双极型同类设计相比，CMOS 设计提供了显著的节能效果，而且并未牺牲针对过载的 ESD 损害的坚固性。

驱动器和接收器具有三态输出，且驱动器输出在整个共模范围内保持高阻抗。热停机电路用于防止由总线争用或故障所引起的过大功率消耗，该电路强制驱动器输出进入一种高阻抗状态。

这款接收器具有一种故障保险功能，它可以在输入被置于开路状态时确保一种高输出状态。

LTC485 具有完整的商业和扩展工业温度范围规格。

• 低功率 RS485 / RS422 驱动器
• 电平变换器
