ADI亚德诺 LTC2855 产品介绍

2026-03-09 0次

特性

集成逻辑可选的 120Ω 终端电阻器
3.3V 电源电压

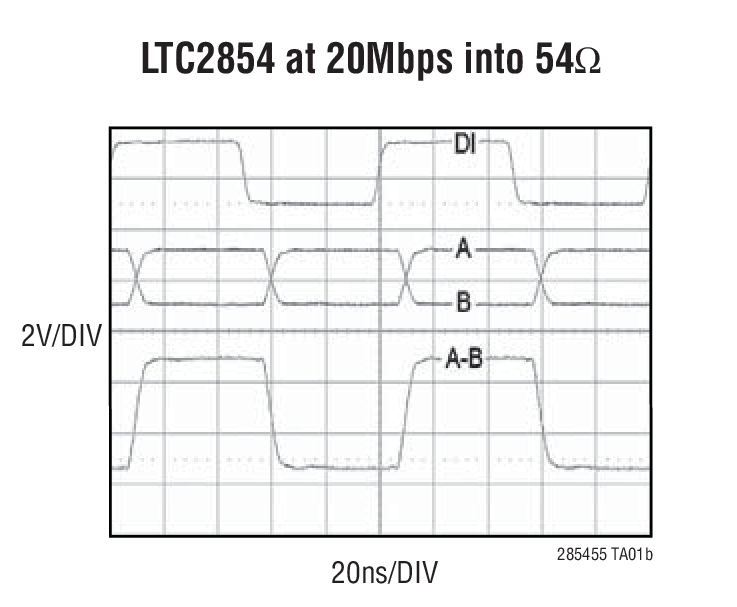

20Mbps 最大数据速率
在高达 ±25kV HBM 的条件下未发生损坏或锁断现象
高输入阻抗支持 256 个节点 (C、I 等级)
工作温度高达 125ºC (H 等级)
整个共模范围内的保证故障保险接收器操作

电流受限驱动器和热停机
延迟微功率停机：最大电流消耗为 5μA (C、I 等级)
上电/断电无干扰驱动器输出
低工作电流：接收模式中的典型值为 370μA
符合 TIA/EIA-485-A 规范

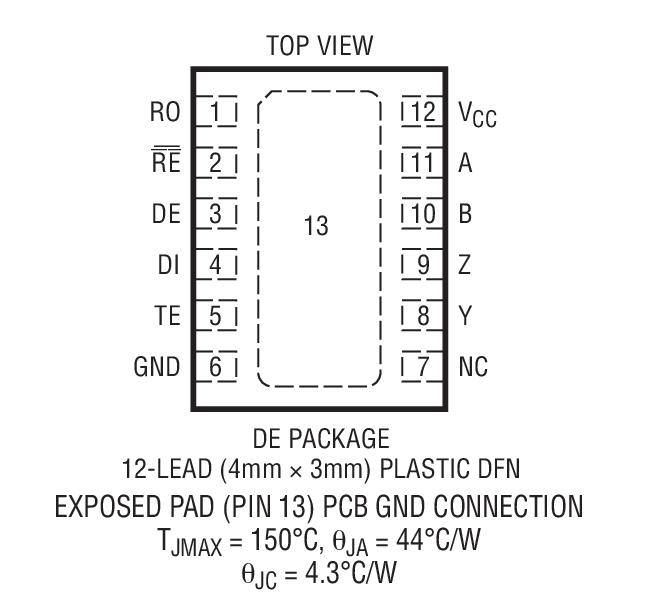

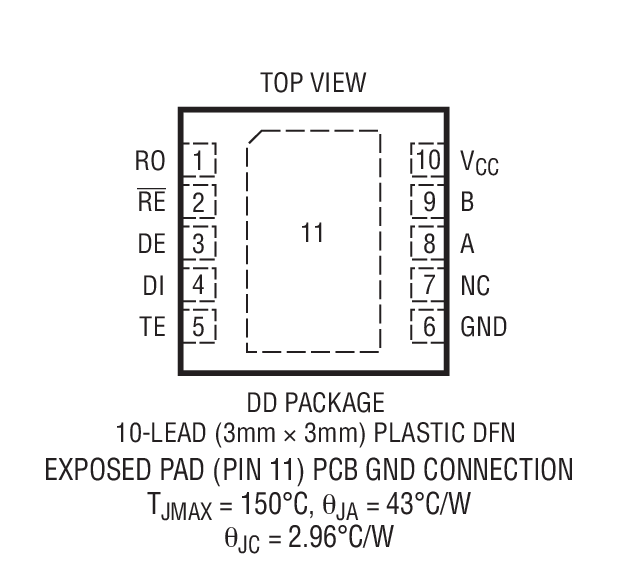

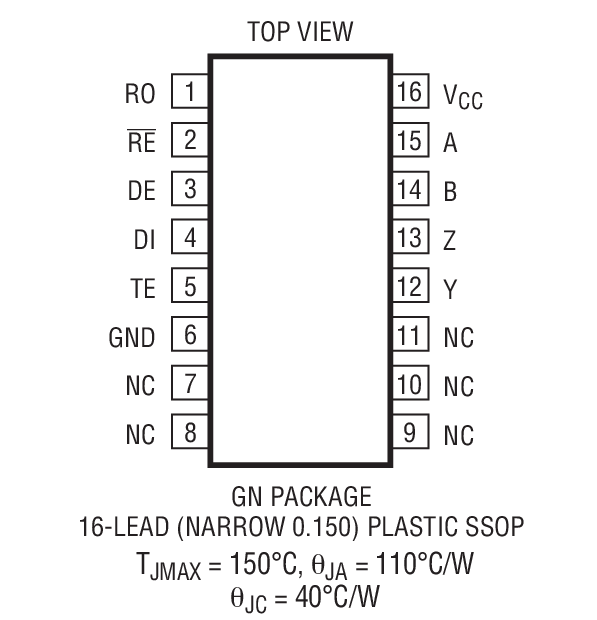

采用 10 引脚 3mm x 3mm DFN、12 引脚 4mm x 3mm DFN 和 16 引脚 SSOP 封装

产品详情和应用

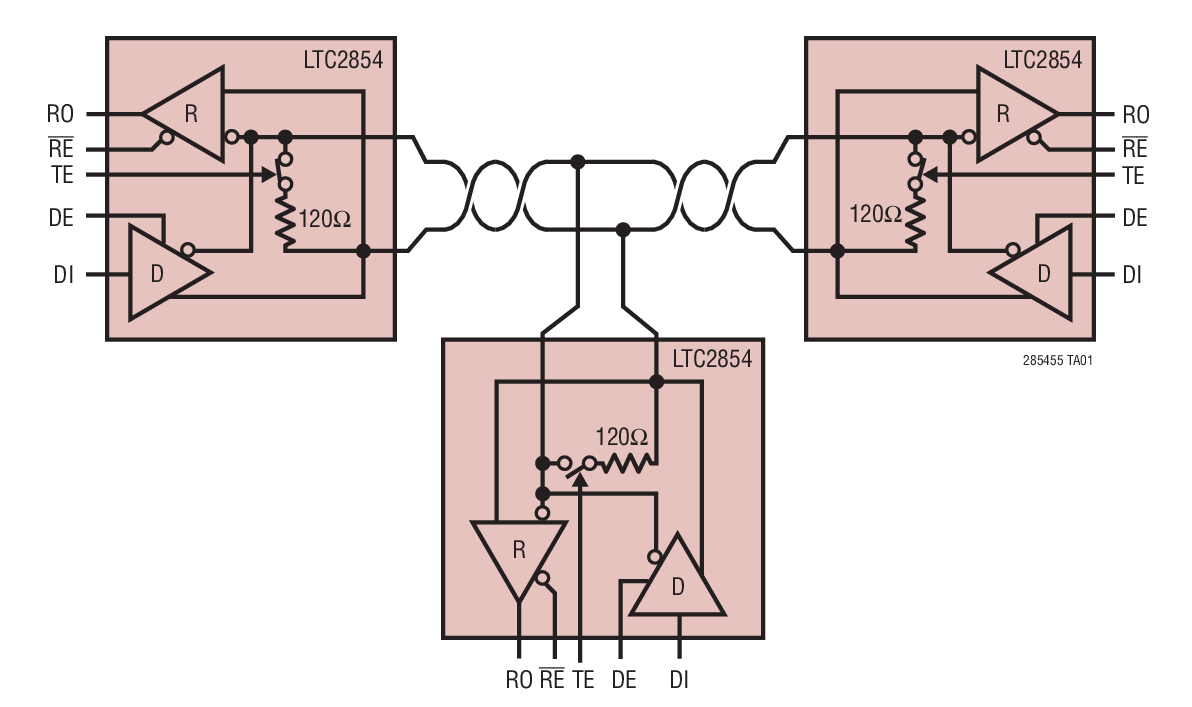

LTC2854和LTC2855是低功耗、20Mbps RS485/RS422收发器，采用3.3V电源供电。接收器包含逻辑可选的120Ω 终端、八分之一单位负载（C级、I级每条总线支持多达256个节点），具备故障安全功能，在输入悬空或短路情况下能够保证高输出状态。

当被停用或电源被拿掉时，驱动器能够在整个共模范围内保持高输出阻抗。可通过对所有输出进行限流和利用热停机功能来防止因总线争用或故障而导致功耗过大。

增强型 ESD 防护使得 LTC2854 和 LTC2855 分别能够在收发器接口引脚上承受 ±25kV 和 ±15kV HBM (人体模型)，而不会发生锁断或受损现象。


产品型号	双工	封装
LTC2854	Half	DFN-10
LTC2855	Full	SSOP-16, DFN-12

应用

低功率 RS485/422 收发器
电平变换器
背板收发器
