特性

• 优于 CMOS 器件
  • 改善的速度：传输速率超过 120kBaud
  • 改善的保护：输出可被强制为 ±30V 而不受损
  • 当关闭时三态输出为高阻抗
  • 仅需 1μF 电容器
• 绝对无闭锁现象
• 不亚于 CMOS 器件的低功率：60mW

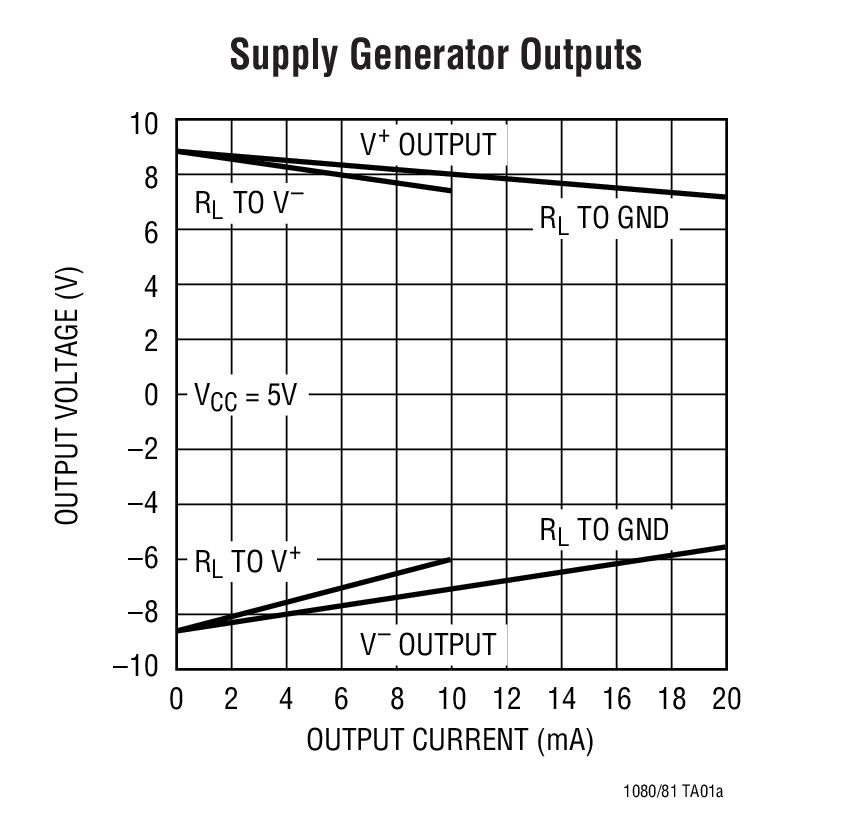

• 能为额外的 RS232 驱动器供电：10mA
• 停机模式中的电源电流：1μA
• 采用 SO 封装
• 可提供带或不带停机功能的版本

产品详情和应用

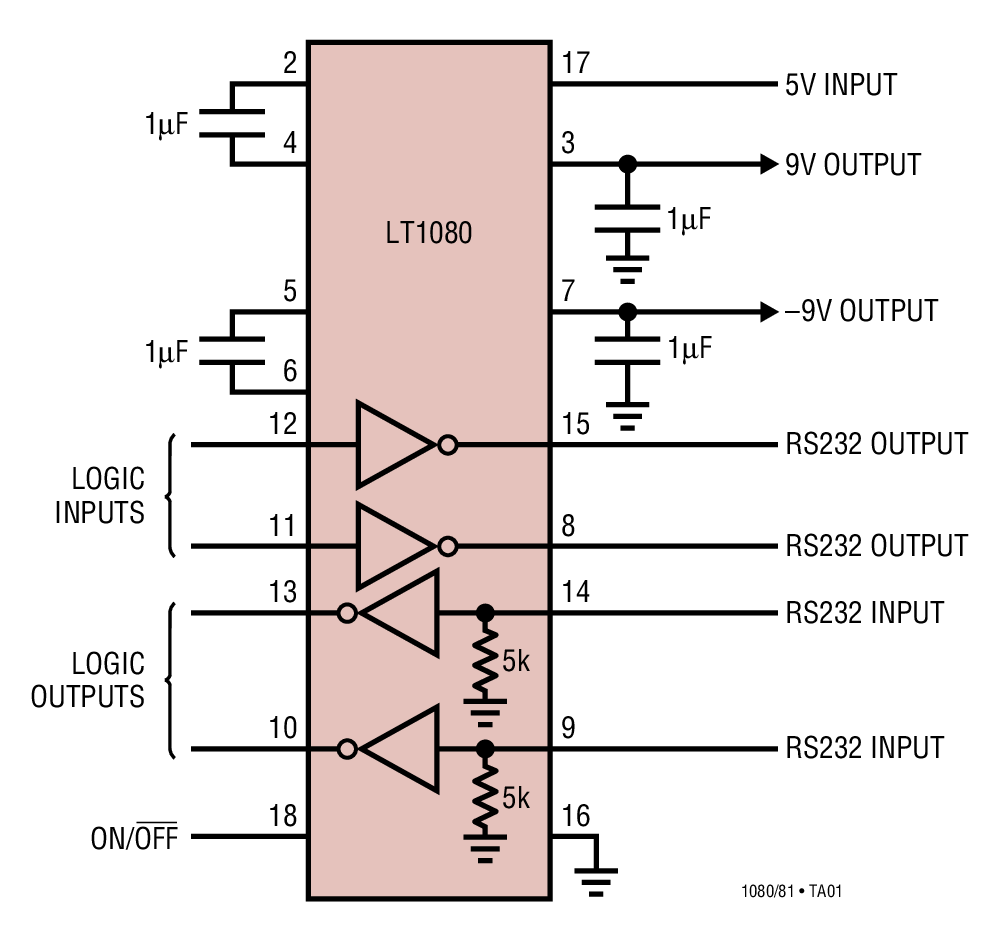

LT^®1080 / LT1081 是具充电泵的双通道 RS232 驱动器 / 接收器，以保证绝对无闭锁现象发生。这些接口优化型器件在 CMOS 的功耗水平和坚固性的实际要求之间提供了真正的平衡。驱动器输出得到了全面的过载保护，并可短路至 ±30V。与 CMOS 器件不同，LT1080 / LT1081 的先进架构在“器件停机”或电源关闭时并不给信号线施加负载。接收器和 RS232 输出均被置于一种高阻抗状态。一个先进的输出级允许以较高的速度驱动较高的容性负载，并拥有针对 ESD 的优越坚固性。

对于需要在一个封装中集成具充电泵的多达 5 个驱动器和 5 个接收器的应用，请参见 LT1130A 系列的数据手册。另外，还可提供 LT1080 / LT1081 的一种版本，即：只采用 0.1μF 电容器的 LT1180A 和 LT1181A。凌力尔特 (现隶属 ADI) 所有的 RS232 IC 均采用标准的表面贴装型封装。

应用

• 便携式计算机
• 电池供电型 RS232 系统
• 电源发生器
• 终端
• 调制解调器
