特性

• 在单封装中提供支持RS-232和RS-422/485操作的灵活选项
  • 可同时进行2TX/2RX RS-232和半双工操作
  • RS-485收发器操作(MAX3162)
  • 可通过引脚编程为2TX/2RX RS-232或半双工/全双工RS-485收发器（MAX3160、MAX3161）
• 集成保护功能提高了稳健性
  • 发射器和接收器具有接线故障保护
  • 真正的故障安全接收器可在发生接收器输入短路或开路时防止错误转换
  • 在整个共模电压范围内提供短路保护
  • 热保护可防止功耗过大
  • 摆率限制可充分降低EM并减少电缆反射
• 集成电荷泵电路可节省电路板空间
  • 无需双极性±12V电源
  • 支持单电源供电：电源电压范围为+3V至+5.5V
• 1µA关断电源电流有助于省电
• 支持总线连接多达256个收发器

产品详情和应用

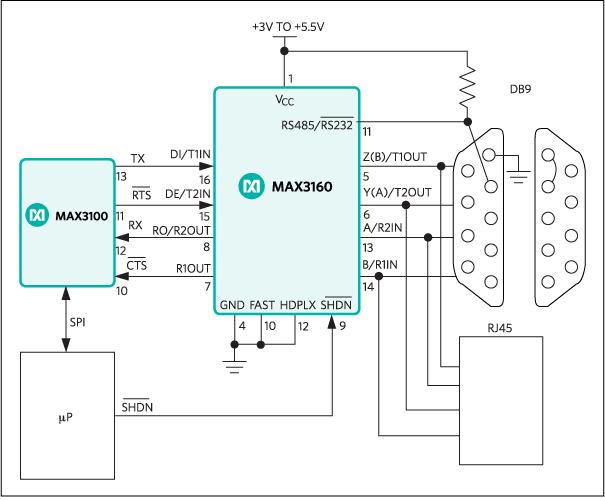

MAX3160/MAX3161/MAX3162均为可编程的RS-232/RS-485/422多协议收发器。MAX3160/MAX3161可通过引脚编程作为2TX/2RX RS-232接口，也可用作单个RS-485/422收发器。MAX3162经过配置，可同时用作2TX/2RX RS-232接口和单个RS-485/422收发器。

所有器件均内置一个专有的低压差发射器输出级和一个板载双电荷泵，以在+3V至+5.5V电源下实现符合RS-232和RS-485/RS-422规范的性能。这些器件还具有用于RS-232和RS-485/RS-422模式的引脚可选发射器摆率。摆率限制可充分降低EMI并减少因电缆端接不当引起的反射，从而实现高达250kbps的无误差数据传输。如果禁用摆率限制，这些器件在RS-485/RS-422模式下的数据传输速率高达10Mbps，在RS-232模式下的数据传输速率高达1Mbps。

MAX3160/MAX3162提供直通式引脚排列，有利于电路板布局。MAX3160/MAX3161/MAX3162采用小型SSOP封装，工作温度范围为-40°C至+85°C。

应用

• 工业控制
• 网络
• 外设
• POS设备
• RS-232转RS-485接口转换器
