ADI亚德诺 LTC2877 产品介绍

2026-03-09 0次

特性

符合 PROFIBUS IEC 61158-2 标准
提供了至 ±60V 的过压线路故障保护
±52kV ESD (在接口引脚上)，±15kV (在所有其他引脚上)
±2kV (Level 4) IEC61000-4-4 快速瞬态突发
±25V 工作共模范围

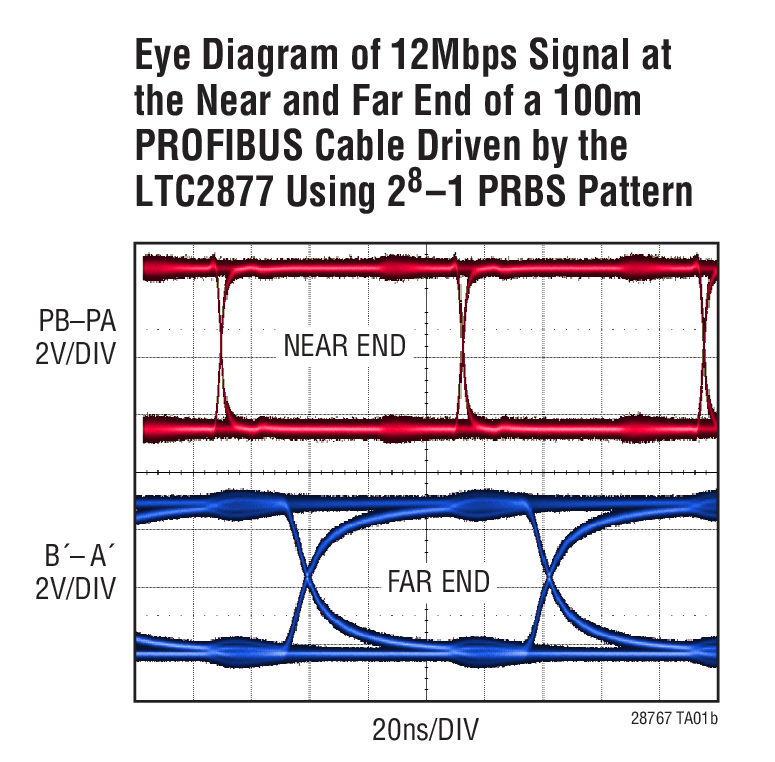

20Mbps 最大波特率
用于灵活数字接口的 1.65V 至 5.5V 逻辑电源引脚 (LTC2877)

5V 电源能够在低至 3V 的电压下工作，可适合低功率、低摆幅应用
具 240mV 迟滞的全平衡差分接收器门限用于实现上佳的噪声容限和低占空比失真
针对开路、短路和终接情况的接收器故障安全
宽工作温度范围：–40°C 至 125°C
采用小型 DFN 封装和 MSOP 封装

产品详情和应用

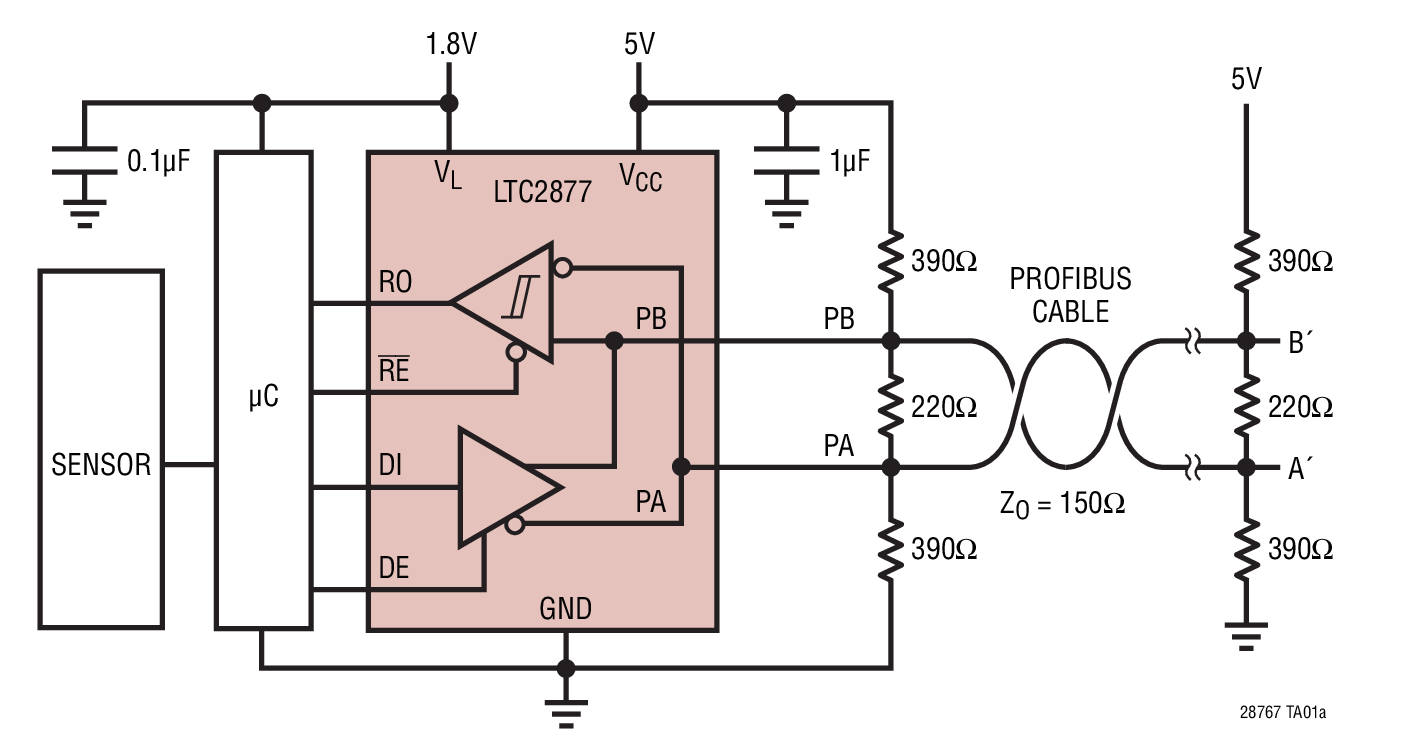

LTC^®2876 和 LTC2877 是 PROFIBUS RS485 收发器，专为满足针对 PROFIBUS-DP 主控器和 PROFIBUS-DP 受控器的测试规范而设计，可全面兼容 IEEE 61158-2，Type 3：介质连接单元 (MAU)。LTC2876 / LTC2877 的工作速率高达 20Mbps，可支持高至 12Mbps 的所有 PROFIBUS 数据速率。

LTC2876 和 LTC2877 异常地坚固，在总线引脚上可耐受 ±60V 故障，并提供了至 ±52V 的 ESD 保护等级。这些器件适合严酷的环境或那些也许因疏忽而连接了 24V 电源的场合。±25V 的扩展输入共模范围和全面的故障安全操作改善了噪声系统中的数据通信可靠性。

LTC2876 和 LTC2877 利用一个 4.5V 至 5.5V 的电源电压满足了 PROFIBUS 和 RS485 规格，但是它们能在低至 3V 的电压条件下运作，此时的电源电流有所减小。

产品选择指南
器件型号	逻辑电源引脚	封装

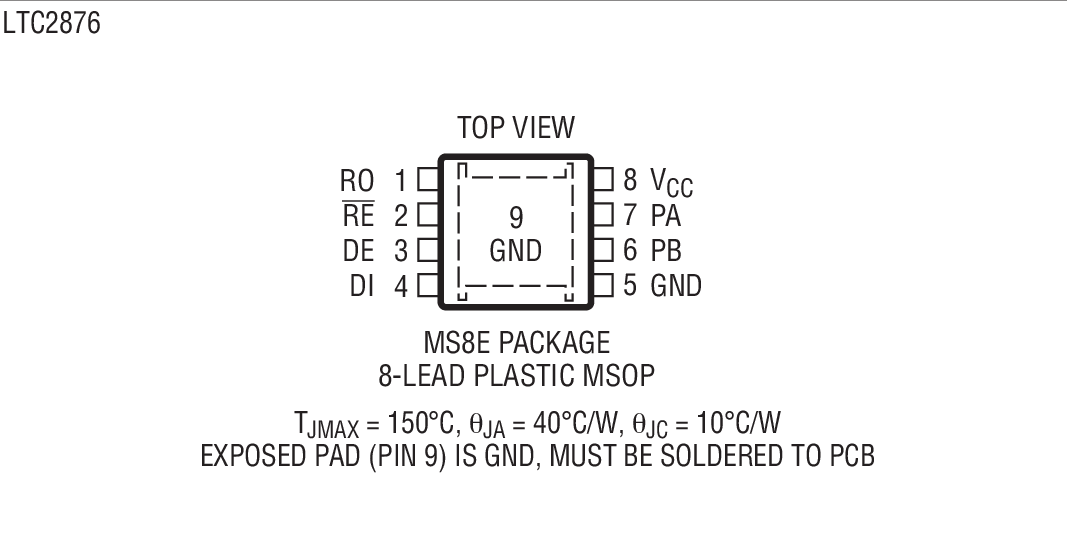

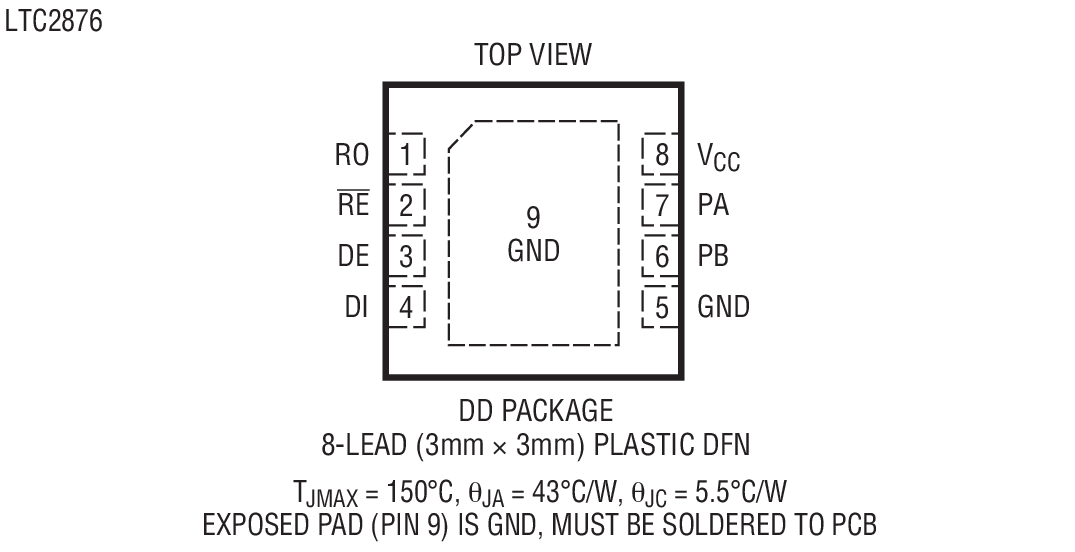

LTC2876	无	DFN-8, MSOP-8

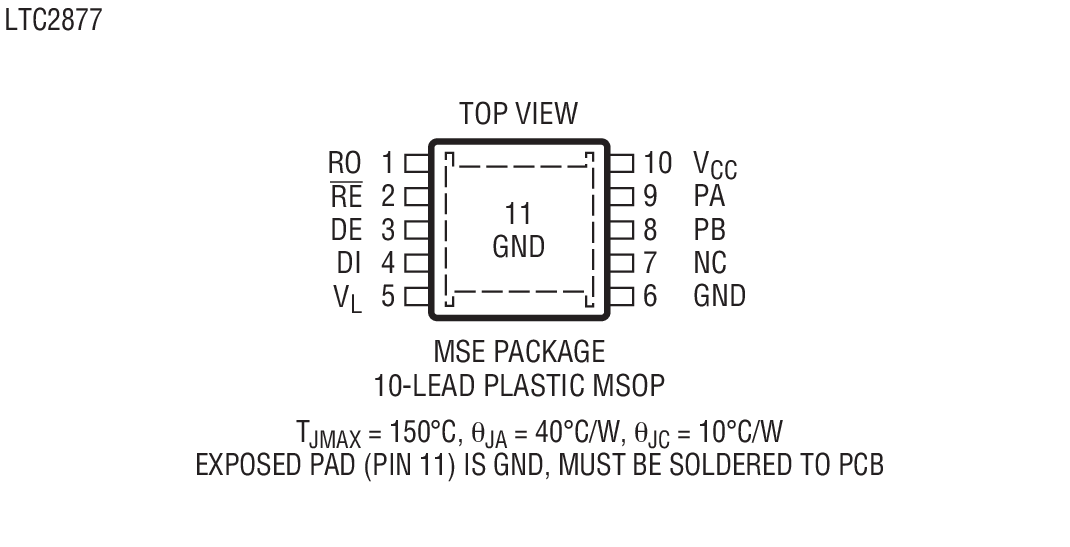

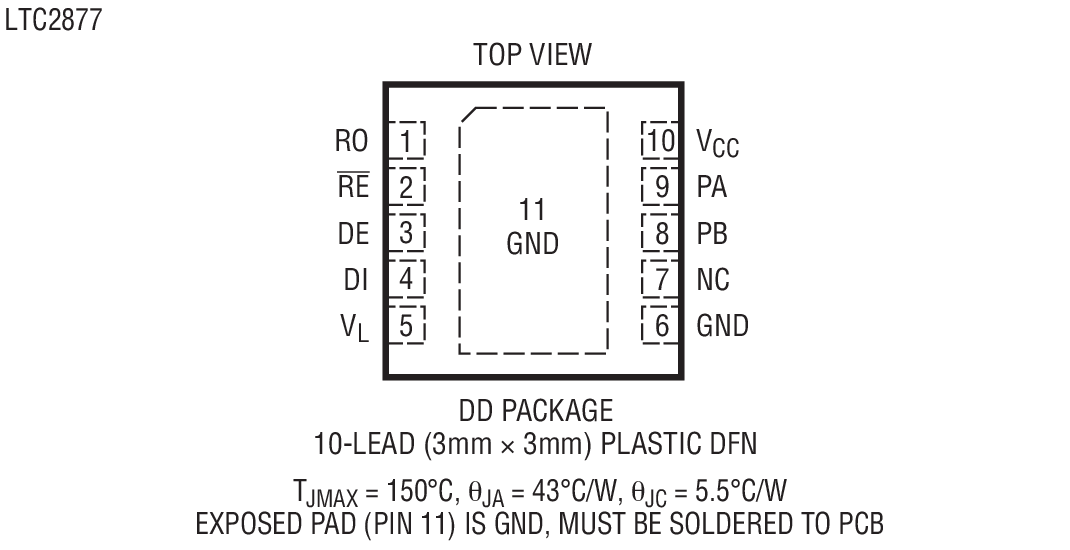

LTC2877	有	DFN-10, MSOP-10

应用

PROFIBUS-DP

工业通信网络

RS485 和 RS422 系统

3V 低电压差分信号传输
