特性

产品详情和应用

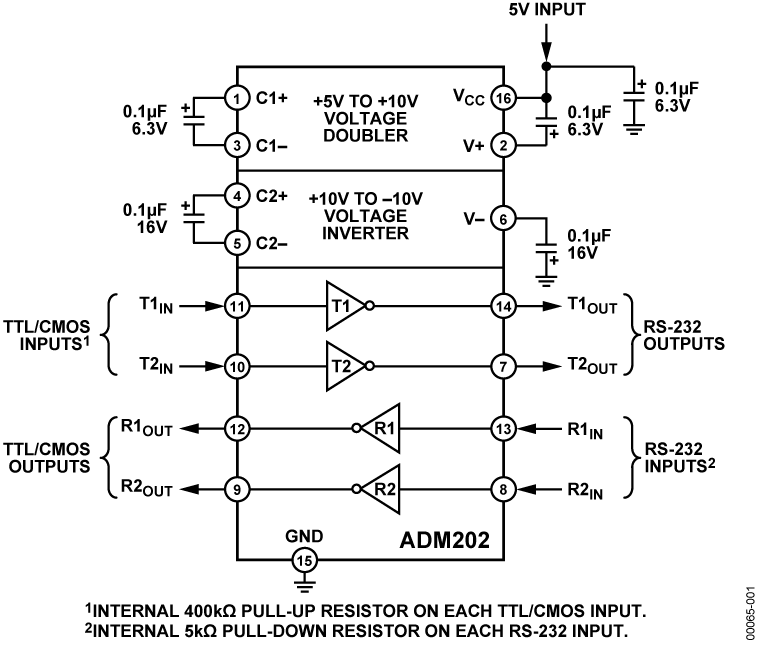

ADM202/ADM203是一对双通道RS-232线路驱动器和接收器，采用+5 V单电源供电。这些器件采用高效片内电荷泵设计，利用小至0.1 µF的电荷泵电容便可产生RS-232电平。ADM203封装内置这些电容，因此无需外部电容。这些转换器可产生±10 V RS-232输出电平。

ADM202/ADM203均符合或超过EIA-232-E及V.28规范要求。驱动器的快速压摆率允许器件以最高120 kB速率工作，高驱动电流则使电缆长度得以延长。

外延BiCMOS结构使功耗达到10 mW的极低水平，同时能防止闩锁。过压保护使接收器输入可耐受±30 V以上的连续电压。此外，所有引脚均提供2 kV以上ESD保护。

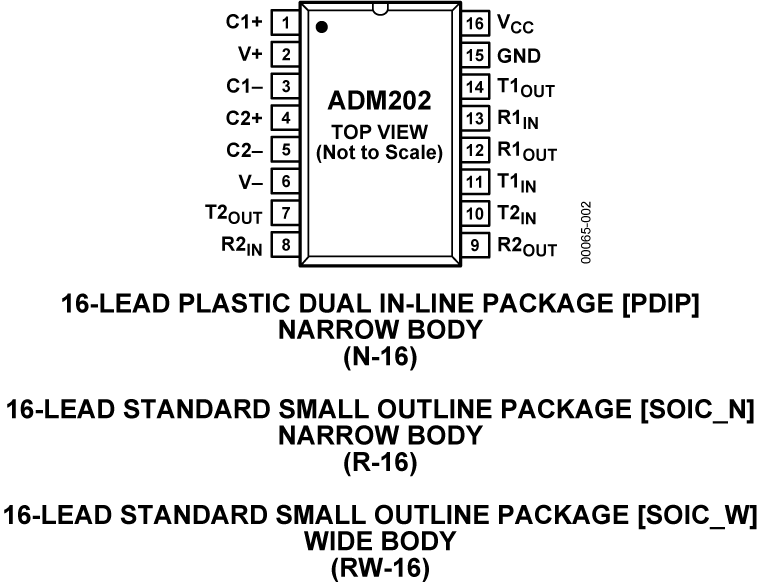

ADM202提供16引脚DIP、窄体和宽体SOIC封装。ADM203提供20引脚DIP封装。
