推荐用于新设计
特性
- TIA/EIA RS-485 接口适合全供电范围
- 使用 VCC 时，工作电压范围为 3.0 V 至 5.5 V
- 提供 1.62 V 至 5.5 V VIO 逻辑电源选项
- 总线引脚 ESD 保护
- IEC 61000-4-2 ±12 kV 接触放电
- IEC 61000-4-2 ≥ ±12 kV 空气放电
- HBM：≥ ±30 kV
- 全面支持热插拔（无干扰上电/掉电）
- 高速 50 Mbps 数据速率 (ADM3065E/ADM3066E/ADM3067E)
- 低速 500 kbps 数据速率，适合长电缆 (ADM3061E/ADM3062E/ADM3063E/ADM3064E)
- 全面的接收器短路、开路及总线空闲故障安全设计
- 扩展温度范围高达 125°C
- VCC ≥ 4.5 V 时符合 PROFIBUS 标准
- 提供半双工和全双工型号
- 总线可连接多达 128 个收发器
- 紧凑型封装方案
- 10 引脚 3 mm × 3 mm LFCSP
- 8 引脚和 10 引脚 3 mm × 3 mm MSOP
- 8 引脚和 14 引脚窄体 SOIC
产品详情和应用
ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 分别为3.0 V至5.5 V、IEC静电放电(ESD)保护RS-485收发器，允许这些器件在收发器总线引脚上承受±12 kV接触放电，而不会发生闩锁或损坏。ADM3062E/ADM3064E/ADM3066E/ADM3068E具有VIO逻辑电源引脚，支持灵活的数字接口，能够在低至1.62 V电压下工作。
ADM3065E/ADM3066E/ADM3067E/ADM3068E适用于多点总线传输线路的高速、50 Mbps、双向数据通信。ADM3061E/ ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E具有1/4单位负载输入阻抗，允许一条总线最多连接128个收发器。ADM3061E/ADM3062E/ADM3063E/ADM3064E模型在500 kbps低数据速率下与ADM3065E/ADM3066E/ADM3067E/ADM3068E模型具有相同的所有特性，适合长电缆工作。

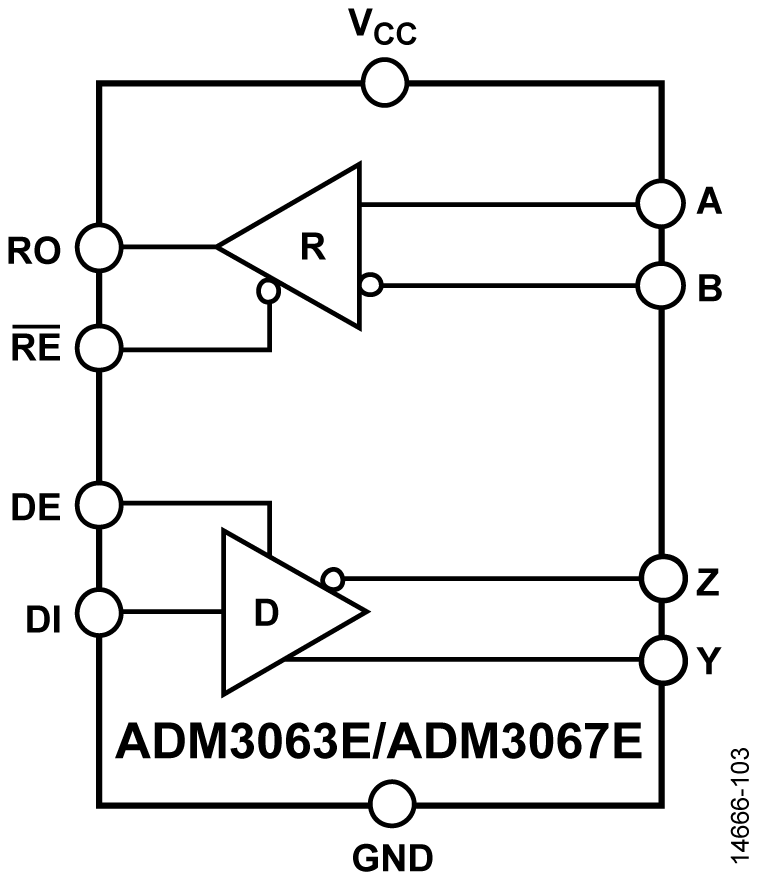

ADM3061E/ADM3062E/ADM3065E/ADM3066E均为半双工RS-485收发器，完全符合PROFIBUS®标准，在VCC ≥ 4.5 V时增加了2.1 V总线差分电压。ADM3063E/ADM3064E/ADM3067E/ADM3068E均为全双工RS-485收发器选项。

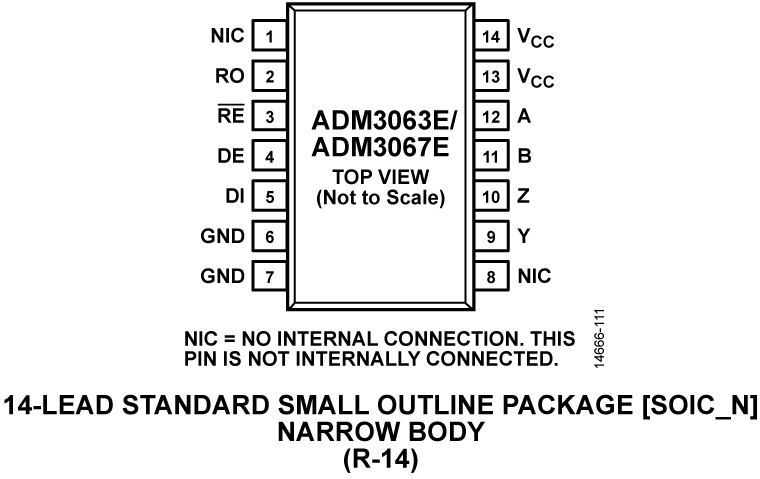

RS-485收发器采用很多节省空间的封装，包括10引脚3 mm × 3 mm引脚架构芯片级封装(LFCSP)、8引脚或10引脚3 mm × 3 mm小型封装(MSOP)和8引脚或14引脚窄体标准小型封装(SOIC_N)三种封装。提供工作温度范围为−40°C至+125°C和−40°C至+85°C的型号。
热关断电路可防止总线竞争或输出短路导致功耗过大。如果在故障条件下检测到内部驱动器电路的温度显著升高，此特性将强制驱动器输出进入高阻抗状态。
当接收器输入短路、开路或连接到端接传输线路并禁用所有驱动器时，ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E可保证逻辑高电平接收器输出。
表2概述了在整个温度、电源和封装选项范围内的ADM3061E/ADM3062E/ ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E数据速率性能。有关模型编号，请参考“订购指南”部分。
应用
- 工业现场总线
- 过程控制
- 楼宇自动化
- PROFIBUS 网络
- 电机控制伺服驱动器和编解码器
