特性

• 工作在+5.0V
• 为RS-485/RS-422 I/O端具有±30kV增强型人体模式ESD保护
• 真正的失效保护接收器，兼容于EIA/TIA-485
• DE与/RE采用热插拔输入结构
• 强大的摆率控制功能有助于实现无差错数据传输
• 低电流关断模式
• 总线上允许挂接256个收发器
• 采用工业标准的8引脚SO和PDIP封装

产品详情和应用

MAX14780E是+5.0V供电、具有±30kV ESD保护的RS-485/RS-422收发器，内置一路驱动器和一路接收器。器件包括失效保护电路，当接收器输入开路或短路时确保接收器输出逻辑高电平。如果挂在总线上的所有发送器被禁用(高阻)，接收器将输出逻辑高电平。MAX14780E具有热插拔功能，在上电或热插入时可以消除总线上的瞬态故障。

MAX14780E具有限摆率驱动，能够降低EMI和由于不恰当的电缆匹配所引起的反射，实现高达500kbps的无差错数据传输。br>

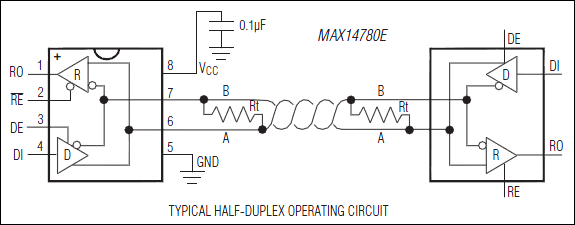

MAX14780E适用于半双工通信，在无负载或驱动器禁用的满负荷情况下，器件吸取1.2mA电源电流。MAX14780E具有1/8单位负载输入阻抗，总线上可以挂接多达256个收发器。

MAX14780E采用8引脚SO封装和PDIP封装。

应用

• 工业控制
• 仪表
• 照明系统
• PROFIBUS
• 安全系统
• 电信
• 电表
