特性

• MXL1544/MAX3175、MXL1543、MXL1344A芯片组与LTC1544、LTC1543、LTC1344A芯片组引脚兼容
• 芯片组采用+5V单电源供电
• 软件可选反DCE/DTE
• 支持V.28 (RS-232)、V.10/V.11（RS-449/V.36、EIA-530、EIA-530A、X.21、RS-423）协议
• 直通式引脚配置
• 真正的故障安全操作
• 0.5µA低关断电流（无电缆模式）
• 10µs接收器输入去毛刺（仅限MAX3175）
• 符合TUV认证NET1/NET2和TBR1/TBR2标准

产品详情和应用

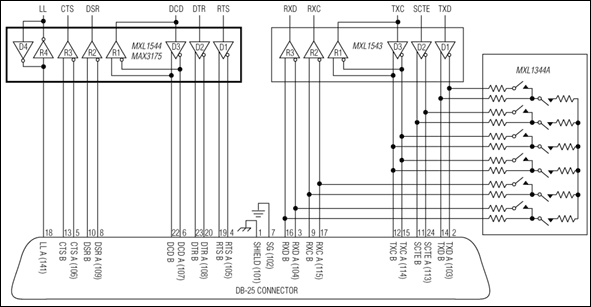

MXL1544/MAX3175均为四驱动器/四接收器多协议收发器，与MXL1543一起采用+5V单电源供电。MXL1544/MAX3175与MXL1543和MXL1344A一起构成可通过软件选择的完整数据终端设备(DTE)或数据通信设备(DCE)接口端口，支持V.28 (RS-232)、V.10/V .11（RS-449/V.36、EIA-530、EIA-530A、X.21、RS-423）和V.35协议。MXL1544/MAX3175收发器传送串行接口控制信号，而MXL1543传送高速时钟和数据信号。通常，MXL1543使用MXL1344A进行端接。除了在接收器输入端增加了10µs（典型值）毛刺抑制电路外，MAX3175与MXL1544完全相同。MXL1544/MAX3175采用28引脚SSOP封装。

应用

• 高速接入（电信）
• 调制解调器
• 网络集线器、交换机、路由器
• 电信交换机
