ADI亚德诺 MAX22196 产品介绍

2026-03-09 0次

特性

软件可配置
- 八个输入可单独配置为灌或拉输入
- 1/3 型、2 型、TTL 和 Hi-Z (HTL) 模式
- 通过电阻器可在 0.5mA 至 6.75mA 的宽范围内准确设置输入电流
- 可编程毛刺滤波器
- 丰富的诊断功能（电源电压监控、温度警报、PCB 故障警报、热关断）
- 为每个输入提供可选 16 位递减计数器模式
- 可寻址或菊花链 SPI 可减少隔离通道
稳健的解决方案
- 符合 IEC 61000-4-2 ESD 要求，气隙放电 ±15kV，接触放电 ±8kV，现场输入端具有最小 680Ω 脉冲电阻
- 符合 IEC 61000-4-5 要求，浪涌 ±1.2kV/42Ω，现场输入具有最小 680Ω 脉冲电阻
- SPI 上进行循环冗余校验 (CRC) 错误检测
- 工作温度范围为 -40°C 至 +125°C

低功耗
- 8V 至 36V 现场电源供电
- 2mA 低电源电流（最大值）
紧凑型解决方案
- 集成 5V、20mA 线性稳压器
- 2.5V 至 5.5V 逻辑接口
- LED 驱动器矩阵或 GPO 输出

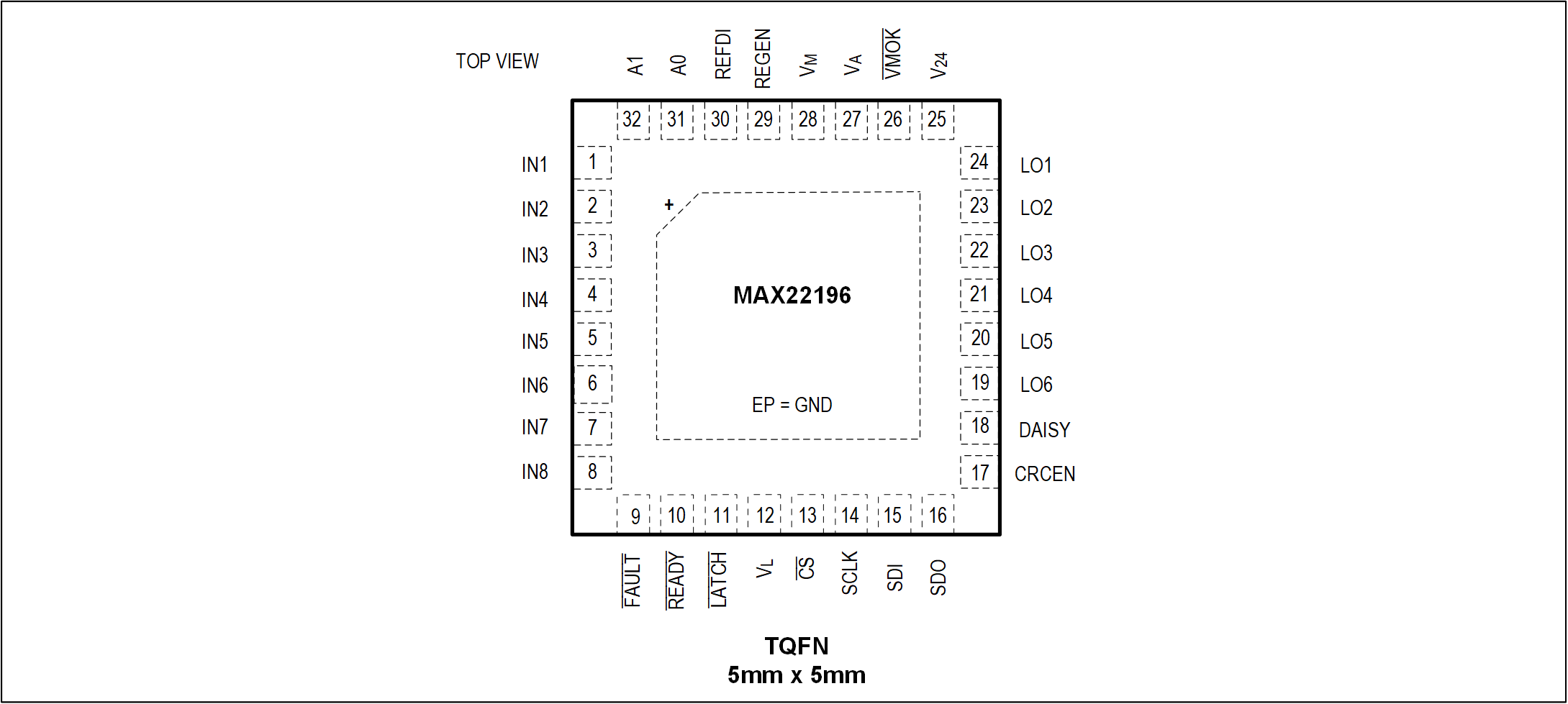

- 5mm x 5mm 32 引脚 TQFN 封装

产品详情和应用

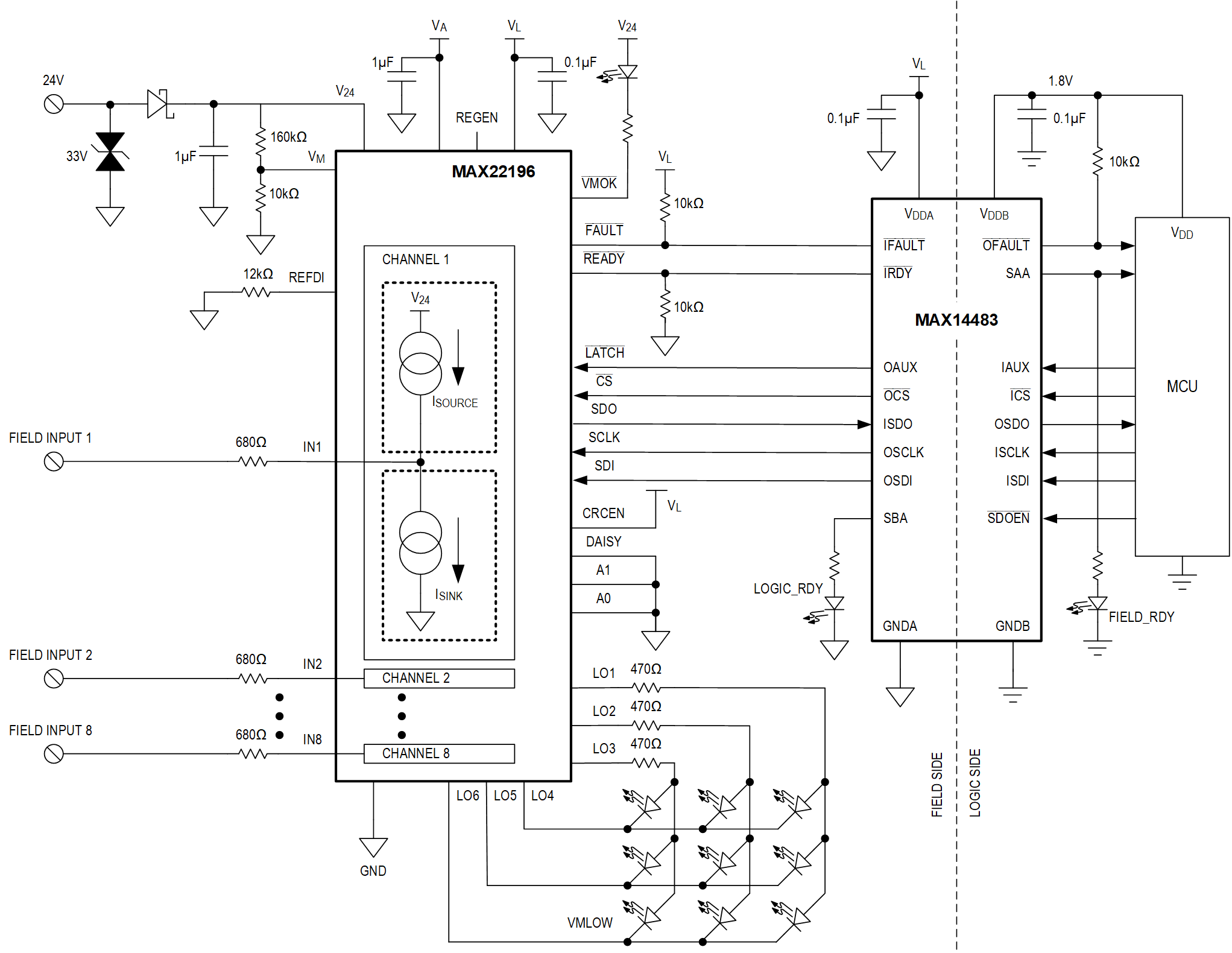

MAX22196 是一款工业八通道数字输入套件，可将八通道工业 24V 或 TTL 电平输入转换为逻辑电平输出。该套件具有一个串行接口，允许通过 SPI 配置和读取串行数据。

输入通道可单独配置为灌（P 型）或拉（N 型）输入。每个数字输入的限流器可最大程度降低功耗，同时确保符合 IEC 61131-2 标准。使用单电流设置电阻器，可将输入单独配置为 1/3 型、2 型、TTL 或 HTL（高阻抗 24V 电平）。可单独禁用电流沉或电流源。

每个输入通道都有一个可编程毛刺/去抖动滤波器，每个输入通道都有一个可选的 16 位递减计数器。

对于灌/拉工作，MAX22196 可由 8V 至 36V 的现场电源供电，并且集成了 5V 线性稳压器，可提供高达 20mA 的负载电流。

应用

可编程逻辑控制器
工厂自动化
过程控制
