ADI亚德诺 MAX22193 产品介绍
2026-03-09
0次
特性
- 高速工业数字输入
- 最大传输延迟为300ns
- 最大通道间偏斜为40ns
- 提供用于同步信号传输的并行输出
- 高集成度有助于缩减BOM和空间
- 直接通过现场电源（7V至65V）供电
- 兼容3.3V或5V逻辑

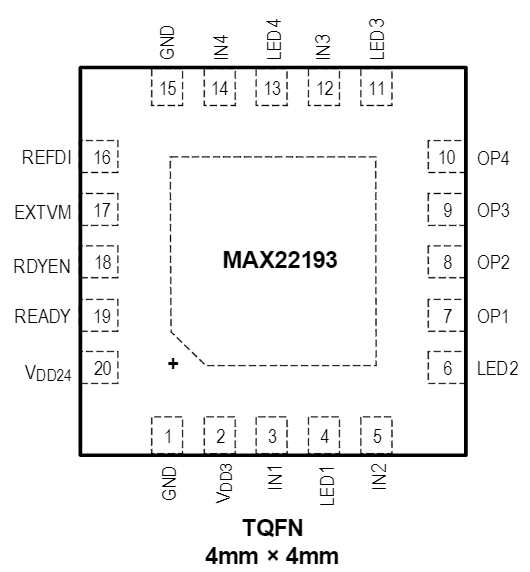

- 采用4mm x 4mm、20-TQFN封装
- 功耗和散热双低
- 采用3.3V电源时的静态电流为1.2mA（最大值）
- 准确的输入限流器
- 无能耗现场侧LED驱动器
- 提供内置诊断功能，具有容错能力
- 集成现场端电源监控器
- 集成过温监视器
- 电流设置电阻监控器
- 可配置能力支持广泛的应用
- 可配置IEC 61131-2 1型、2型、3型输入
- 输入限电范围为1.18mA至7.01mA
- 采用面向工业环境的稳健设计
- 具有±2kV浪涌耐受能力，使用470Ω电阻（最小值）
- ±8kV接触放电ESD和±15kV气隙放电ESD，使用470Ω电阻（最小值）
- 环境工作温度范围：-40°C至+125°C
产品详情和应用
MAX22193可将四路24V工业数字输入转换为四路CMOS逻辑兼容的并行输出。对于所有四个通道，从输入到输出的传输延迟均小于300ns。与传统阻性输入相比，每路数字输入上的限流器使功耗大大降低。这些限流器的准确性能可充分降低功耗，同时确保符合IEC 61131-2标准。借助电流设置电阻，MAX22193可配置为1型、2型或3型数字输入。此外，MAX22193采用无需现场端供电的LED驱动器，满足IEC 61131-2指示灯要求的同时无额外功耗。
MAX22193集成3.3V稳压器。内部LDO支持7V至65V的现场电源VDD24。除了满足MAX22193的基本要求外，内部LDO输出还可提供高达25mA的电流。该LDO可用于为数字隔离器和其他现场端电路供电。或者，MAX22193可采用外部3.0V至5.5V电源VDD3供电。
MAX22193内置一个开漏READY输出，通过置为高电平表明MAX22193正常工作。如果VDD24现场端电源电压过低，或检测到电流设置电阻故障，或器件达到过温状态，则READY信号将设置为高阻抗。
应用
- 可编程逻辑控制器(PLC)
- 分布式控制系统(DCS)
- 电机控制
- 工业自动化
- 流程自动化
