特性

• 高集成度减少BOM数量和电路板空间
  • 八路输入，带串行器
  • 支持600VRMS隔离，持续60s (VISO)
  • 可直接利用现场电源供电(7V至65V)
  • 兼容1.8V、3.3V或5V逻辑
  • 6mm x 10mm GQFN封装
• 低功耗、低发热
  • 高精度输入限流器
  • 无耗能现场侧LED驱动器
• 内部诊断提高容错能力
  • ±40V输入保护，具有低输入漏电流
  • 断线检测
  • 集成现场电源电压监测器
  • 集成过热监测
  • 5位CRC码发生器，支持检错
• 可灵活配置支持宽泛应用
  • 可配置为IEC 61131-2输入类型1、2、3
  • 可配置0.5mA至3.4mA输入限流
  • 可选择输入尖峰脉冲滤波器
  • 支持与其他现场侧器件菊链
  • 共用隔离SPI
• 高可靠设计
  • ±8kV接触放电ESD和±15kV气隙放电ESD保护，使用最小1kΩ电阻
  • ±1kV浪涌容限，使用最小1kΩ电阻
  • -40°C至+125°C工作环境温度范围

产品详情和应用

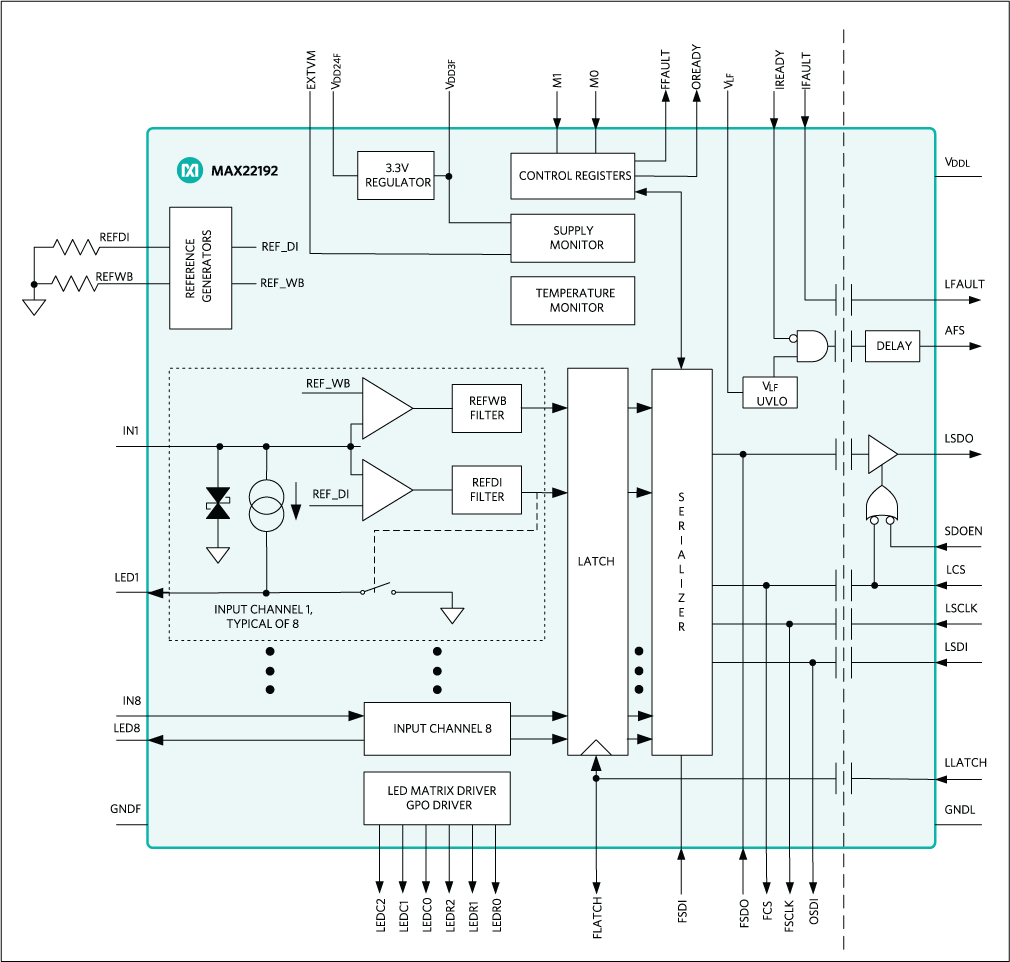

MAX2219为符合IEC 61131-2标准的工业数字输入器件，内部集成数字隔离。MAX22192将8路、24V(吸电流)、工业输入转换成隔离的SPI串行输出，可连接1.71V至5.5V逻辑电压。电流设置电阻允许MAX22192配置为1类、2类或3类输入。对于接近检测开关，可使用断线检测功能检验现场侧的接线。使能断线检测功能时，如果输入电流下降到检测门限以下超过20ms，将触发/LFAULT输出并置位寄存器标志。触发/LFAULT输出的其他诊断包括：热保护、24V现场侧低压报警、24V现场侧电源掉电，以及CRC通信校验错误。

为保证在工业环境下可靠操作，每路输出包括可编程尖峰脉冲滤波器。每通道的滤波器延迟可独立编程为8个值之一，范围为50µs至20ms，或旁路滤波器。

MAX22192具有隔离4引脚SPI接口，除了使用隔离的/LLATCH输入同步多个并联器件的输入数据外，隔离的/LFAULT输出也即时向主机通告任何诊断问题。名称以L开头的数字信号为逻辑侧信号，名称以F开头的数字信号为现场侧信号。

MAX22192现场侧支持7V至65V单电源供电，连接到VDD24F引脚。由现场电源供电时，MAX22192由内部LDO从V_DD3F引脚提供3.3V输出，除了为MAX22192供电，还可为外部负载提供高达25mA电流。MAX22192也可以由连接到V_DD3F引脚的3.0V至5.5V电源供电。MAX22192的逻辑侧由1.71V至5.5V单电源通过V_DDL引脚供电，可连接到1.8V、3.3V或5V逻辑电平。

MAX22192的隔离等级为600VRMS，持续60 s，采用70引脚GQFN封装，爬电距离和间隙为2.3mm。封装材料的最小相对漏电起痕指数(CTI)仅为600V，提供先进的爬电距离指标。

应用

• 工业自动化
• 过程自动化
• 可编程逻辑控制器
