特性

• 可靠性和智能诊断
  • 65V绝对最大供电电压范围
  • 内部箝位，对电感负载快速去磁
  • SPI接口上支持CRC错误校验
  • 看门狗定时器，用于诊断检查
  • 无论开关打开和关断，均可进行接线开路检测
  • 具有UVLO的欠压检测
  • V_DD或GND丢失保护
  • 热关断保护
  • 集成±1kV/42Ω IEC61000-4-5浪涌保护
  • -40°C至+125°C工作温度范围
• 低功耗和散热
  • T_A = 125°C时的导通电阻为250mΩ (最大值)
  • 2mA (典型值)工作电流
  • 高精度输出限流
• 灵活性
  • 可寻址SPI接口降低隔离成本
  • SYNCH输入，同时更新开关
  • LED驱动器矩阵，支持16颗LED，由24V、5V或3.3V供电
  • 灵活的逻辑电压接口，范围为2.5V至5.5V
• 紧凑的6mm x 6mm QFN封装

产品详情和应用

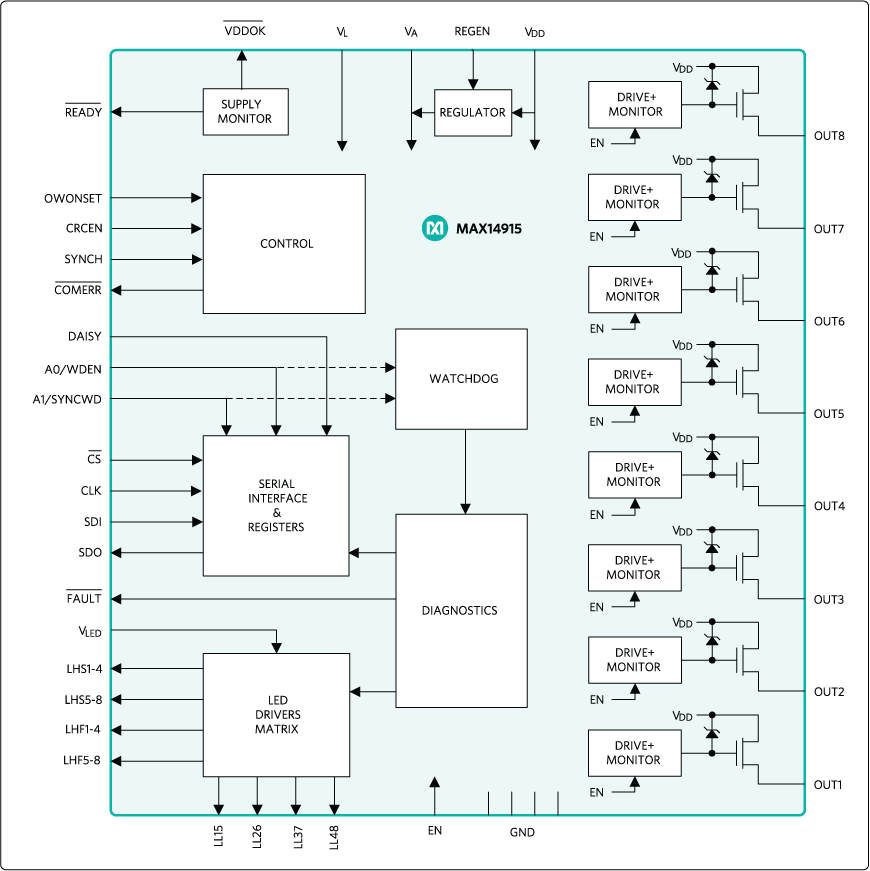

MAX14915具有8个高边开关，可提供高达700mA连续电流。高边开关在125°C环境温度下的导通电阻为250mΩ (最大值)。

SPI接口具有内置芯片寻址解码器，允许使用公共SPI片选(CS)与多片MAX14915通信。

SPI接口具有支持全局和每通道配置和诊断的灵活性，包括过压和欠压检测、接线/负载开路检测、过载和限流报告、热条件报告等。

负载开路检测功能检测开关打开和闭合状态下的线路/负载开路条件。LED驱动器提供各个通道的故障、状态以及电源过压条件指示。内部有源箝位允许快速关断电感负载。

集成线-地和线-线浪涌保护功能只要求V_DD上有一个TVS。

MAX14915采用小尺寸、48引脚、6mm x 6mm QFN封装。

应用

• 工业数字输出
• PLC 系统
