特性

• 低功耗和散热
  • 230mΩ (最大值)高边RON @ TA = 125°C
  • 高效5V/100mA Buck调节器
• 快速开关，理想用于高速控制系统
  • 0.1µs (典型值)传输延迟(高边模式)
  • 0.5µs (典型值)传输延迟(推挽式)
  • 推挽模式下200kHz开关速率
  • 对感性负载快速消磁
• 工作可靠
  • 60V绝对最大V_DD 额定值
  • 安全消磁：关断不受限的电感
  • IEC61000-4-12 8kV气隙放电/6kV接触放电ESD保护
  • 通过V_DD 上的TVS提供±1kV/42Ω浪涌保护
  • 可靠的SPI接口，带看门狗和CRC
  • -40°C至+125°C工作环境温度范围
• 全面诊断功能减少系统停机
  • 逐驱动器和芯片热关断
  • 高边模式下开路检测
  • 低电源电压报警
  • 欠压检测
  • OUT引脚过压检测
  • 过流检测
  • LED驱动器，用于指示故障和输出状态
• 灵活的接口，便于设计
  • 串行和/或并行控制接口
  • 逐通道配置和监测
  • 宽逻辑电压范围(1.6V至5.5V)
• 小型封装和高度集成支持紧凑的高密度I/O模块
  • 56引脚、8mm x 8mm、QFN封装
  • 八通道高边开关/推挽式驱动器
  • 菊链连接SPI接口

产品详情和应用

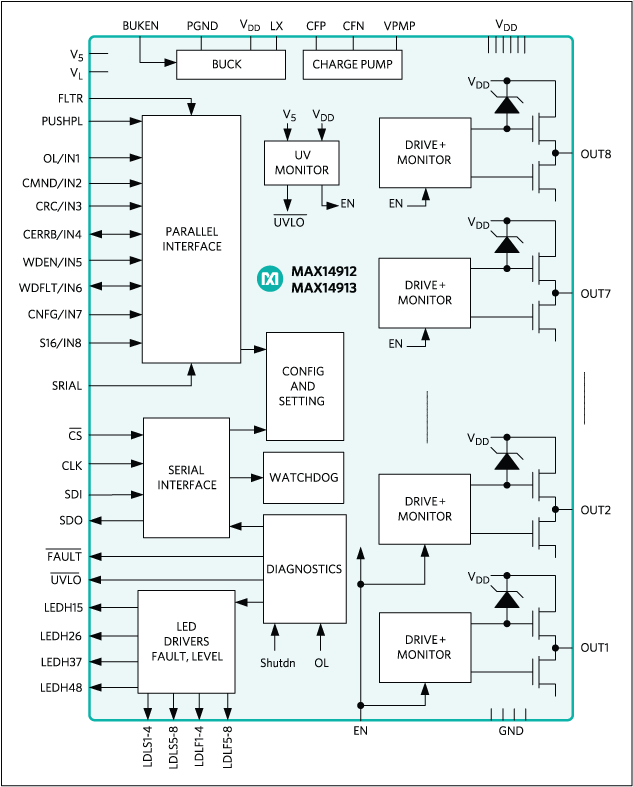

MAX14912/MAX14913具有八个640mA智能高边开关，也可配置为推挽式驱动器，用于高速开关。从输入到高边/低边驱动器开关的传输延迟为1µs (最大值)。每个高边驱动器在TA = 125°C、500mA负载电流时的导通电阻低至230mΩ (最大值)。

器件可通过引脚或SPI接口进行配置和控制。SPI接口采用菊链连接，可有效级联多片器件。SPI也支持命令模式，可获得最详细的诊断信息。MAX14912支持在并行或串行设置模式下通过SPI进行配置，而MAX14913仅支持在串行设置模式下通过SPI进行配置。

高边模式下的负载开路检测功能检测开关打开/闭合状态下的线路开路条件，LED驱动器指示每个通道的故障和状态条件。内部有源箝位电路加速高边模式下感性负载快速关断。

MAX14912/MAX14913采用56引脚、8mm x 8mm、QFN封装。

应用

• 楼宇自动化
• 工业数字输出
• PLC 系统
