ADI亚德诺_AD5748_产品介绍

ADI亚德诺 AD5748 产品介绍

2026-03-09 0次

特性

电流输出范围：4 mA至21 mA、0 mA至21 mA
总非调整误差(TUE)：±0.15% FSR
输出漂移：±5 ppm/°C FSR（典型值）
电压输出范围：0 V至5 V、0 V至10.5 V、±10.5 V
总非调整误差(TUE)：±0.05% FSR
输出漂移：±3 ppm/°C FSR
灵活的串行数字接口
片内输出故障检测
PEC 差错校验

异步CLEAR（清零）功能
灵活的上电状态（0 V或三态）
电源电压范围
AV_DD: +12 V (± 10%) 至 +24 V (± 10%)
AV_SS: −12 V (± 10%) 至 −24 V (± 10%)
输出环路顺从电压： AV_DD − 2.75 V
温度范围：−40°C至+105°C

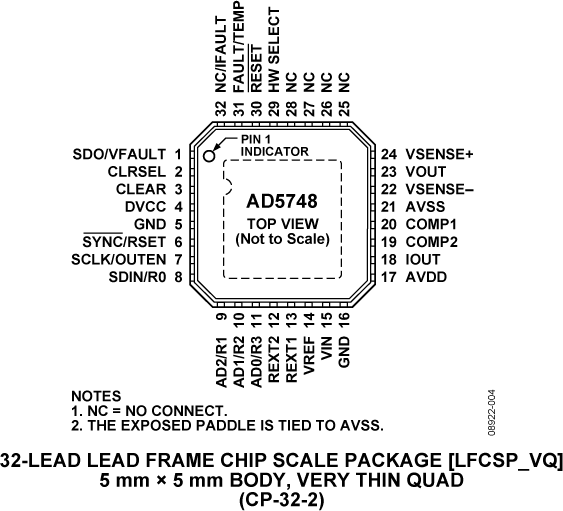

32引脚5 mm × 5 mm LFCSP封装

产品详情和应用

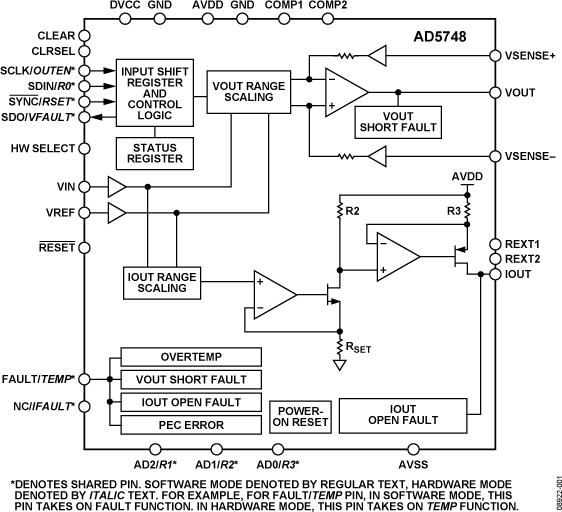

AD5748是一款单通道、低成本、高精度、电压/电流输出驱动器，输出范围可通过硬件或软件编程。软件输出范围可通过SPI/MICROWIRE™兼容的串行接口进行设置。AD5748可满足PLC和工业过程控制应用。AD5748的模拟输入由一个低电压、单电源供电的数模转换器(DAC)提供，对该模拟输入进行内部调理以提供所需的输出电流/电压范围。模拟输入范围为0 V至4.096 V。

AD5749提供两种可编程输出电流范围：4 mA至21 mA和0 mA至21 mA。

输出电压由另一个单独的引脚提供，可配置为三种输出电压范围：0 V至5 V、0 V至10.5 V或±10.5 V。

模拟输出有短路和开路保护功能，可以驱动2 μF MDD辰达半导体回扫型ESD，为HDMI接口提供安全防护上一篇下一篇散热设计不良会导致 MOSFET 过热失效？MDD辰达半导体一文讲透
