ADI亚德诺 MAX14916A 产品介绍

2026-03-09 0次

特性

MAX14916限流值，1.1A（最小值）或1.38A（典型值）
MAX14916A限流值，1.5A（最小值）或2A（典型值）
稳健性和智能诊断
- 电源电压范围：65V（绝对最大值）
- 用于感性负载快速退磁的内部箝位
- SPI接口支持CRC错误校验
- 看门狗定时器
- 开关处于ON和OFF状态时的开路检测
- 带UVLO的欠压检测
- V_DD 或GND丢失保护
- 热关断保护
- 集成±1kV/42Ω IEC61000-4-5浪涌保护
- 工作环境温度范围：-40°C至+125°C

降低功耗和散热
- T_A = 125°C时导通电阻为250mΩ（最大值）
- 电源电流：2mA（典型值）
- 准确输出限流
灵活性
- 可寻址SPI接口降低隔离成本
- SYNCH输入支持开关同时更新
- 用于16个LED的LED驱动器矩阵，由24V、5V或3.3V电源供电
- 灵活的2.5V至5.5V逻辑电压接口
紧凑型6mm x 6mm QFN封装

产品详情和应用

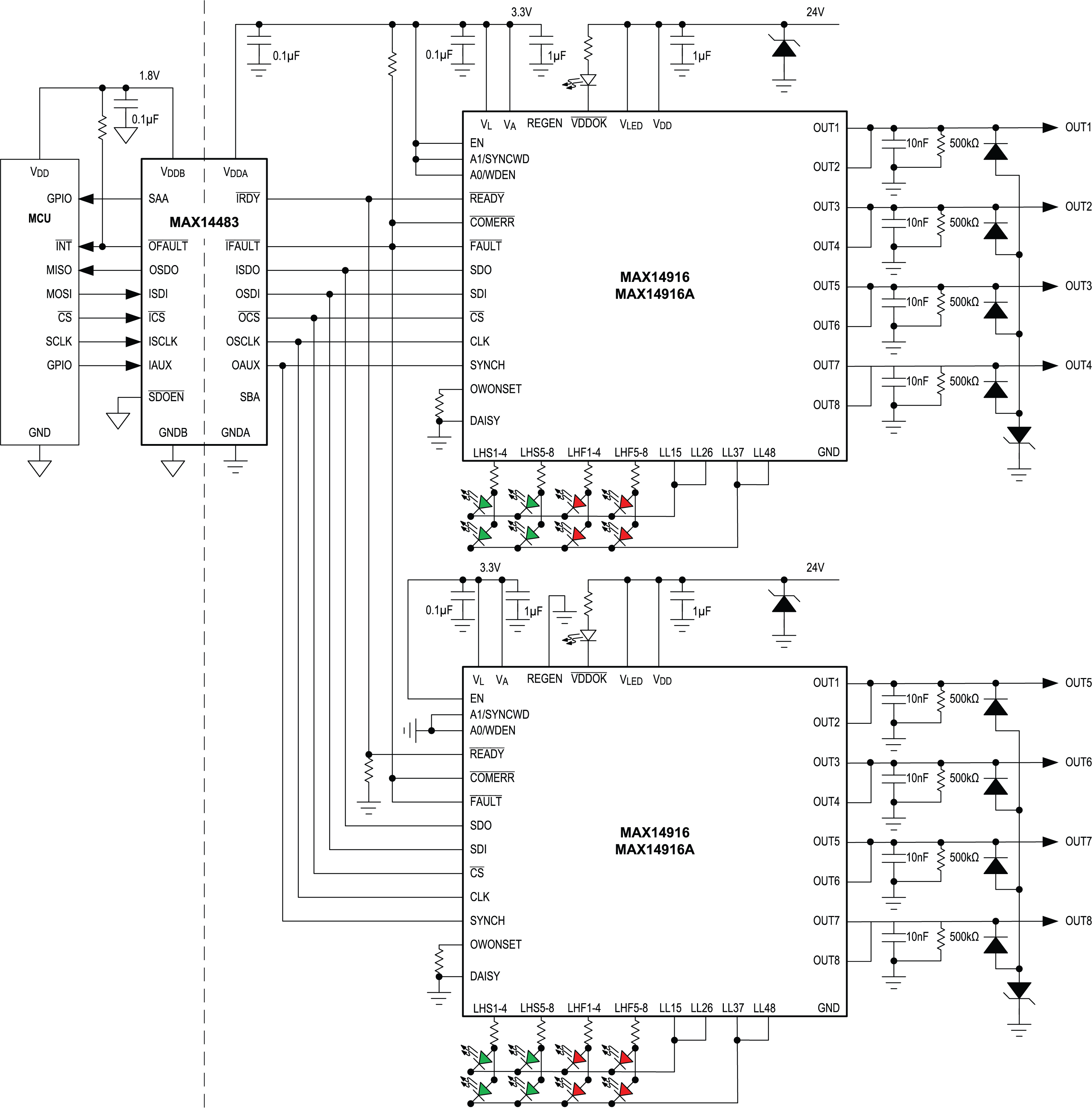

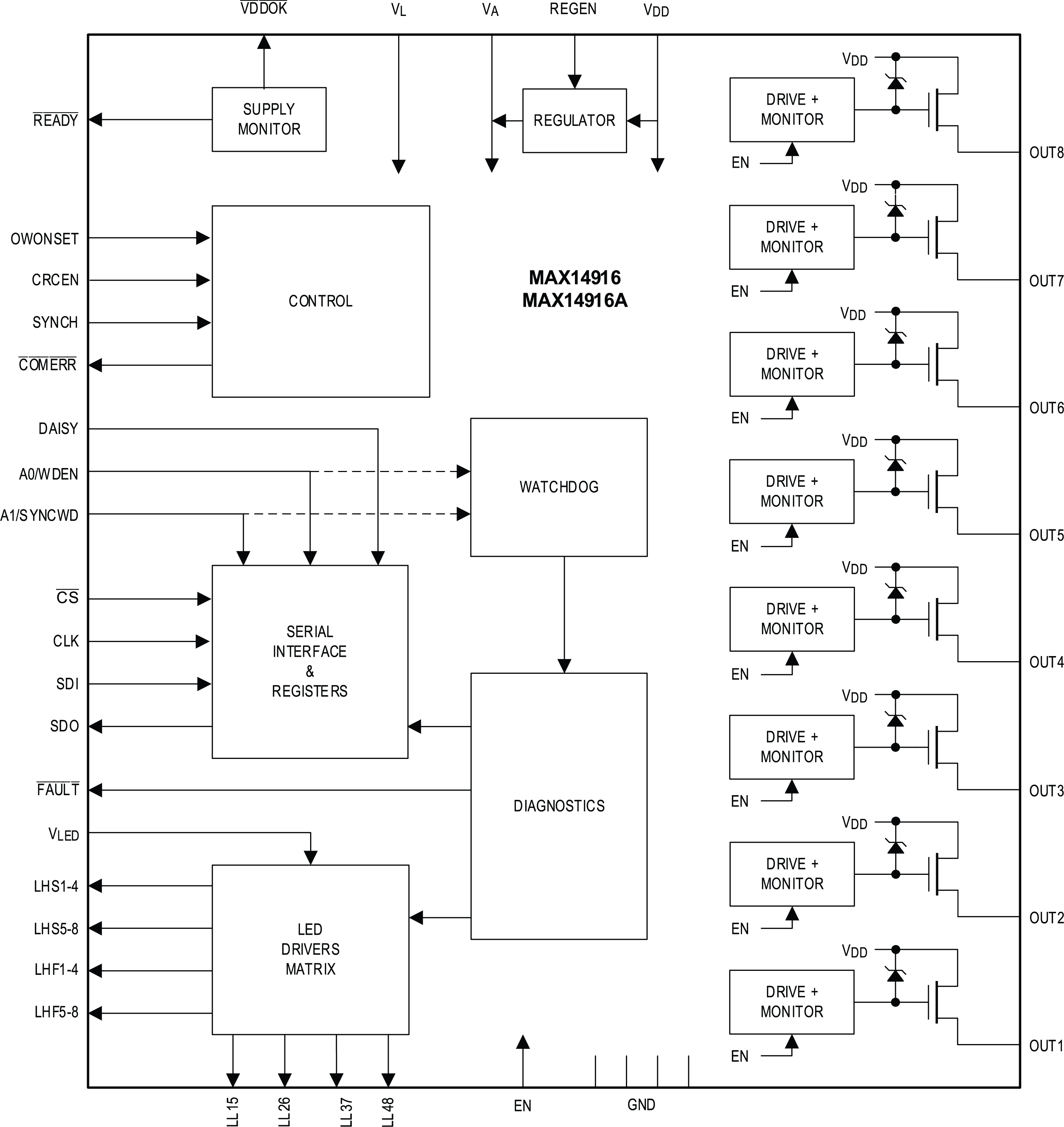

MAX14916和MAX14916A配备8个高侧开关，在125°C环境温度下的导通电阻仅为120mΩ（典型值）或250mΩ（最大值）。每个通道可处理高达1.1A (MAX14916)或1.5A (MAX14916A)的额定连续电流。同样，两个相邻通道可以一起驱动，形成四个2.4A (MAX14916)或3A (MAX14916A)开关。

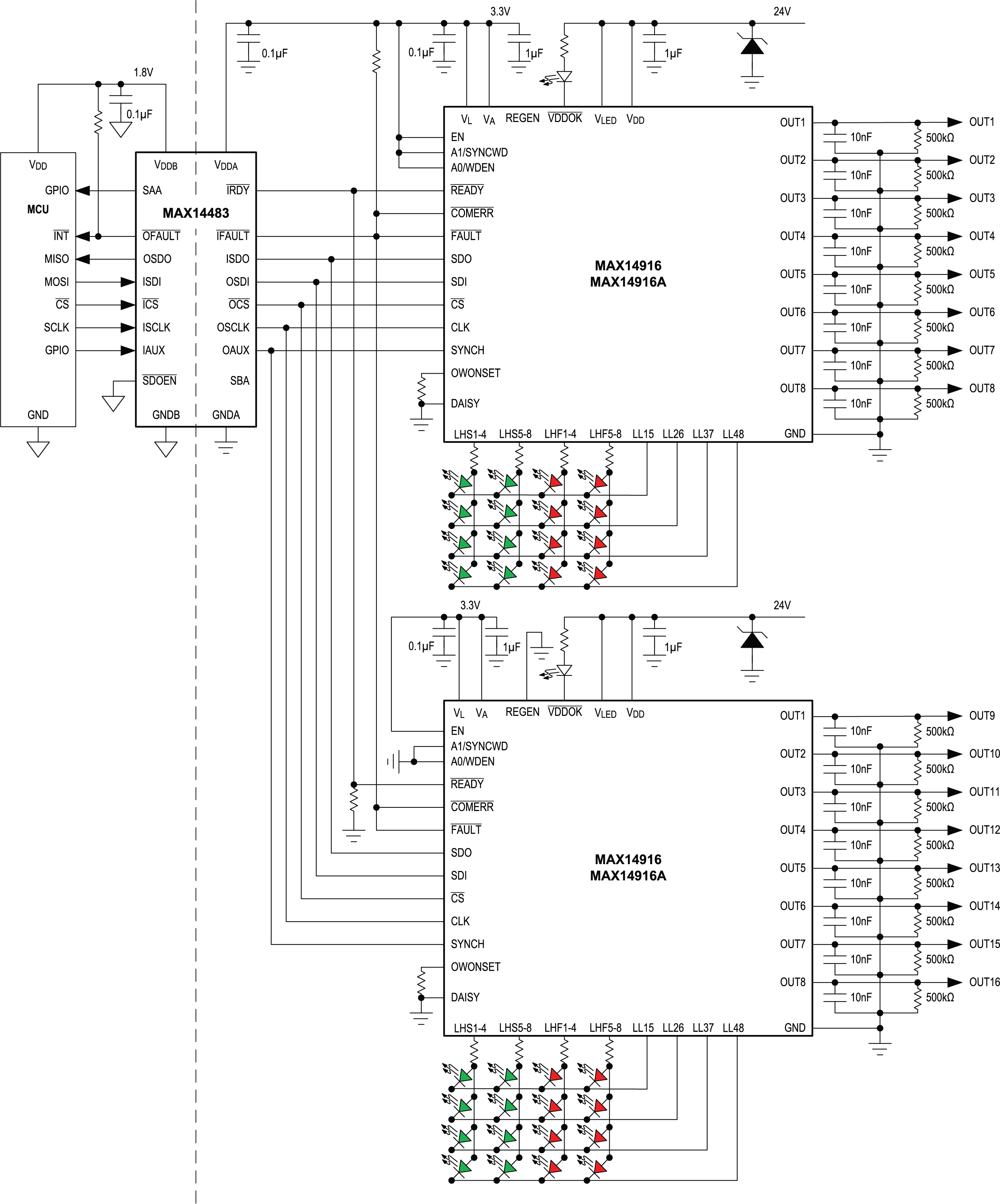

SPI接口有一个内置的芯片寻址解码器，支持使用一个通用SPI片选(CS))与多达四个MAX14916或MAX14916A器件进行通信。

SPI接口为全局和各通道配置及诊断提供了灵活性，包括欠压检测、开路检测、过载和限流报告、热状况报告等。

每个通道都配备开路检测，可以在开关导通和断开状态下检测开路负载。LED驱动器可指示各通道故障、状态和电源欠压状况。内部有源箝位允许快速关断感性负载。

集成的线对地和线对线浪涌保护仅要求V_DD上有一个TVS。四通道和八通道配置都集成浪涌保护功能。

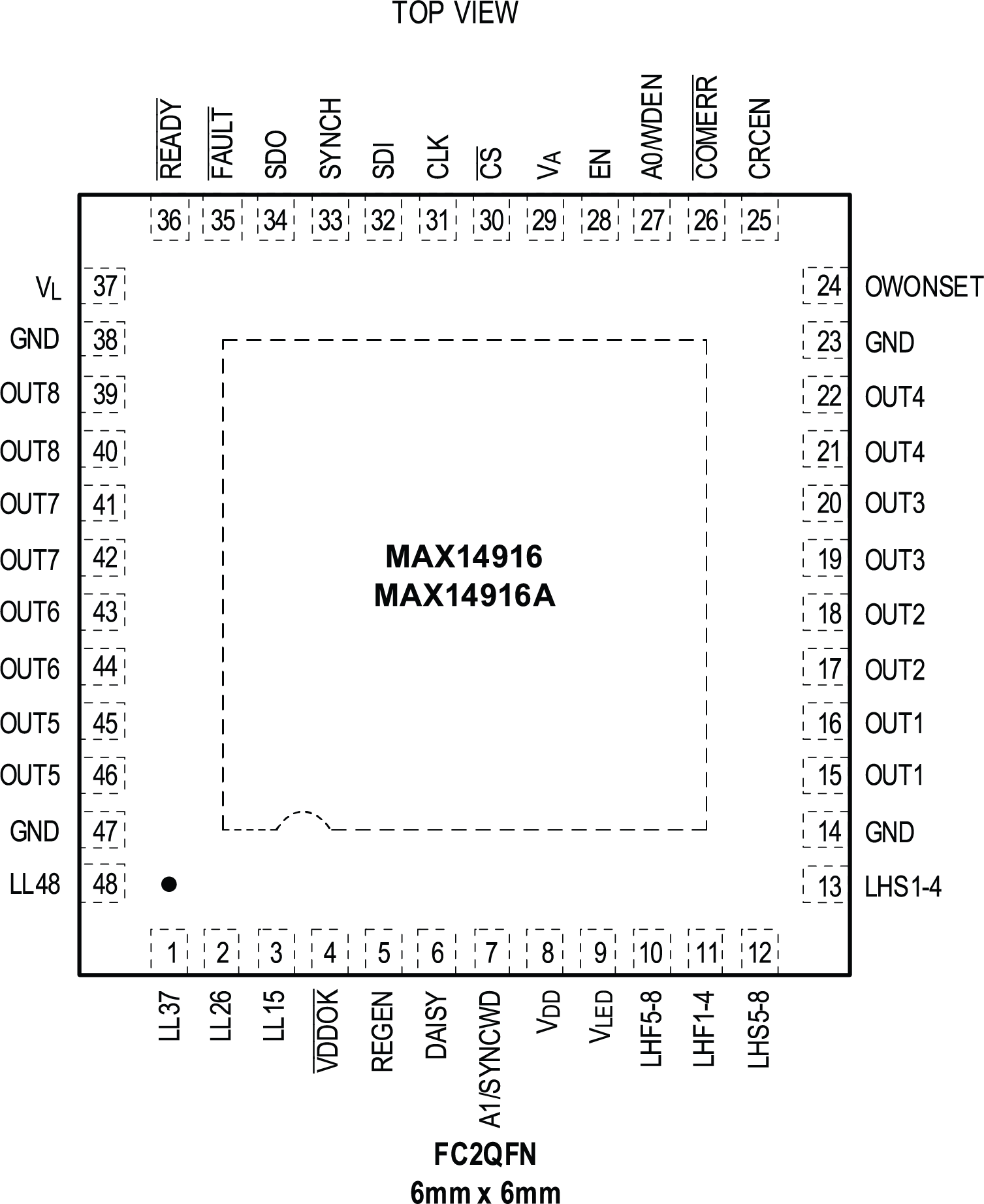

MAX14916和MAX14916A采用紧凑的48引脚6mm x 6mm QFN封装。

应用

工业数字输出
PLC系统
