特性

• 高速、工业数字输入
  • 300ns最大传输延迟
  • ±10ns最大通道间偏移
  • 并行输出支持同时提供信号
• 高集成度减少BOM数量和电路板空间
  • 直接利用现场电源工作(7V至65V)
  • 兼容3.3V或5V逻辑
  • 5mm x 5mm、32-TQFN封装
• 低功耗和低散热
  • 低静态电流(1.2mA，最大值)
  • 高精度输入限流器
  • 无耗能现场侧LED驱动器
• 故障容限，带内置诊断
  • 集成现场电源监测器
  • 集成过热监测器
  • 电流设置电阻监测器
• 可配置性支持较宽应用范围
  • 可配置为IEC 61131-2输入Type1、2、3
  • 可配置0.56mA至3.97mA输入限流
• 可靠的设计
  • ±1kV浪涌容限，使用最小1kΩ电阻
  • ±8kV接触放电ESD和±15kV气隙放电ESD保护，使用最小1kΩ电阻
  • -40°C至+125°C工作环境温度范围

产品详情和应用

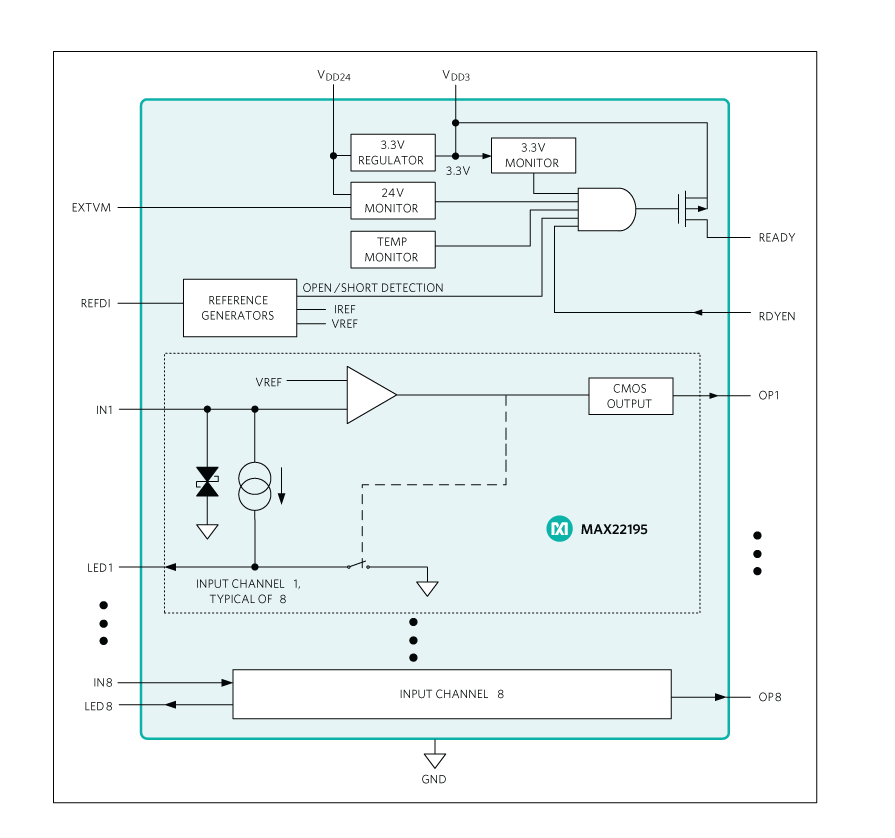

MAX22195将八路24V工业数字输入转换为八路CMOS兼容、并行输出。所有通道从输入到输出的传输延迟小于300ns。与传统电阻输入相比，每路数字输入上的限流器大大降低功耗。高精度限流器可最大程度降低功耗，同时确保符合IEC 61131-2标准。电流设置电阻允许MAX22195配置为Type1、Type2或Type3输入。此外，MAX22195具有无耗能现场侧LED驱动器，满足IEC 61131-2标准对指示灯的要求，不会增加功耗。

MAX22195提供3.3V集成电压调节器。内部LDO支持7V至65V现场电源V_DD24。除了为MAX22195基本要求供电外，内部LDO输出可提供高达25mA电流。MAX22195 LDO电流可用于为数字隔离器及其他现场侧电路供电。MAX22195也可以由连接到V_DD3 引脚的3.0V至5.5V电源供电。

MAX22195包括漏极开路READY输出，输出高电平时表示MAX22195功能正常。如果现场侧电源电压V_DD24太低，或者检测到电流设置电阻发生故障，或者器件达到过热条件，输出OP1-OP8和READY信号全部置于高阻状态。

应用

• 楼宇自动化
• 工业自动化
• 过程自动化
• 可编程逻辑控制器
