特性

• 稳健的解决方案
  • 电源电压范围：65V（绝对最大值）
  • SPI接口支持CRC错误校验
  • 用于监控SPI和SYNCH的看门狗定时器
  • 为每通道提供过载诊断和保护
  • V_DD或GND丢失保护
  • 热关断保护
  • 集成±1kV / 42Ω IEC 61000-4-5浪涌保护
  • ±7kV / IEC 61000-4-2接触放电方法
  • ±30kV / IEC 61000-4-2空气放电方法
  • 工作环境温度范围：-40°C至+125°C
• 降低功耗和散热
  • T_A = 25°C时导通电阻为120mΩ（典型值）
  • 电源电流：2.5mA（典型值）
  • 准确输出限流
• 灵活
  • SYNCH输入支持开关同时更新
  • 用于16个LED的LED驱动器矩阵，由3.0V至36V电源供电
  • 用于感性负载快速退磁的内部箝位
  • 菊花链SPI
  • 灵活的2.5V至5.5V逻辑电压接口
  • 在菊花链配置中与MAX14915和MAX14916引脚兼容
• 紧凑型6mm x 6mm FC2QFN封装

产品详情和应用

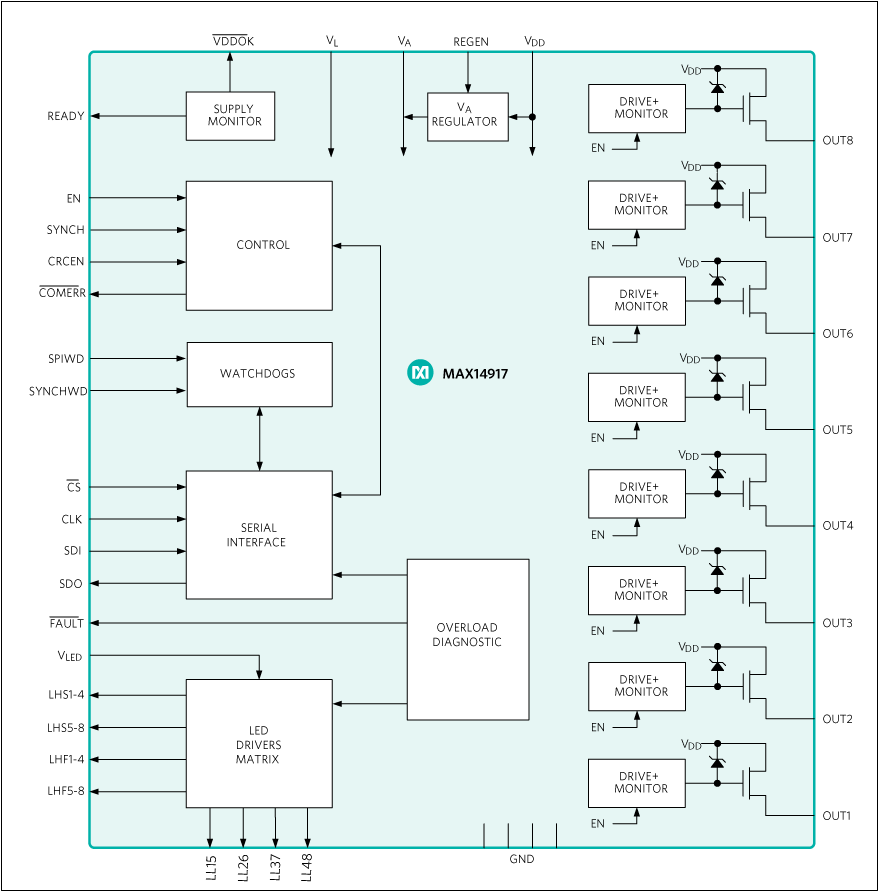

MAX14917有8个高侧开关，每个通道提供高达700mA（最小）连续电流。高侧开关在25°C环境温度下的导通电阻为120mΩ（典型值）。

该器件具有一个可通过菊花链方式连接的SPI接口，支持利用一个通用SPI片选（低电平有效CS）信号与多个MAX14917器件进行通信。还通过SPI接口为每通道提供过载诊断。两个看门狗定时器提供了对主机到从机连接的额外安全检查。

MAX14917具有一个4 x 4 LED纵横式矩阵，为每个通道提供通道状态和过载条件的可视化指示，而集成式线对地和线对线浪涌保护功能根据IEC 61000-4-5提供对电应力的耐受性，并且在V_DD上只需要一个TVS。MAX14917采用紧凑型48引脚6mm x 6mm FC2QFN封装。

应用

• 工业数字输出
• PLC系统
• 工厂自动化
• 楼宇自动化
• 工业物联网
