特性

• 高度集成，提高电路设计灵活性
  • 250ns (最大值)响应时间
  • 通过现场侧输入寄生供电
  • 光隔离器源出电流输入
  • 光隔离器吸电流输入
  • 逻辑器件吸电流输入
  • 测试脉冲输入
  • 降低功耗和减少发热
    • 限流输入
    • 高可靠设计
      • -60V至+60V输入电压范围
      • -40°C至+125°C工作温度范围

产品详情和应用

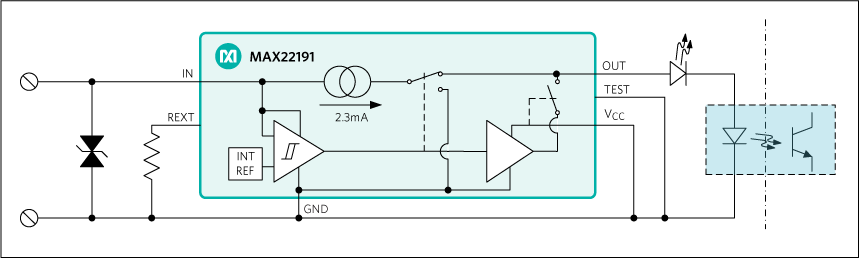

MAX22191为符合IEC 61131-2标准的工业数字输入(DI)器件，将24V工业数字输入转换为2.4mA(典型值)电流，用于驱动光隔离器。MAX22191的电压门限和电流水平兼容1类和3类输入，最大程度降低功耗。MAX22191也兼容48V输入，需增加外部电阻。

工作电源取自输入信号，现场侧无需外部电源。250ns(最大值)快速响应时间是高速输入的理想选择。此外，提供CMOS兼容测试输入，用于安全诊断。

MAX22191能够在恶劣工业系统中可靠工作，在-60V至+60V输入信号下正常工作。VCC供电时，集成热关断功能为器件提供进一步保护。

MAX22191采用小尺寸、6焊球、SOT23封装，工作在-40°C至+125°C环境温度范围。

应用

• 流源出输入
• 独立的隔离输入
• 工业自动化
• 电机控制
• 过程自动化
