特性

• 电源电压：5V/7V至60V
• 每OUT端的负载电流：800mA
• 集成5V/30mA线性稳压器
• 逻辑电源输入：1.62V（最小值）至5.5V（最大值）
• 负载电压范围：5V至48V
• 开关速率高达500kHz
• 2个浪涌负载电流选项，持续10ms
• 降低功耗和散热
  • 每通道导通电阻：140mΩ（典型值）
  • 电源电流：1.7mA（典型值）
  • 可设置负载电流限值
• 稳定可靠的设计特性
  • 内部感性能量箝位在55V（典型值）
  • 短路保护
  • 反向电流检测，用于防止负载电源接线错误
  • ±1kV/42Ω、8μs/20µs浪涌保护
  • ±8kV接触放电和±25kV气隙放电ESD保护
  • 工作环境温度范围：-40°C至+125°C
• 低电平有效FAULT指示：
  • 热过载
  • 反向负载电流检测
  • V₅ 电源欠压闭锁

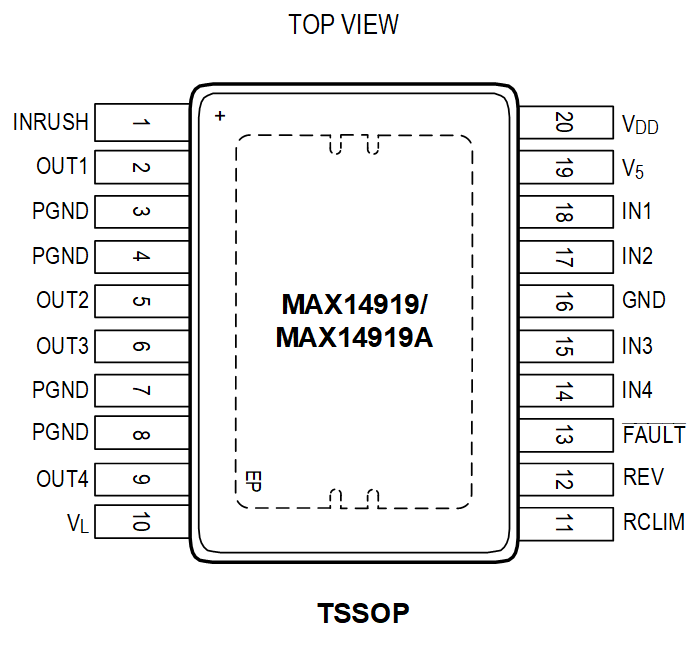

• 紧凑型20引脚6.5mm x 6.4mm TSSOP封装

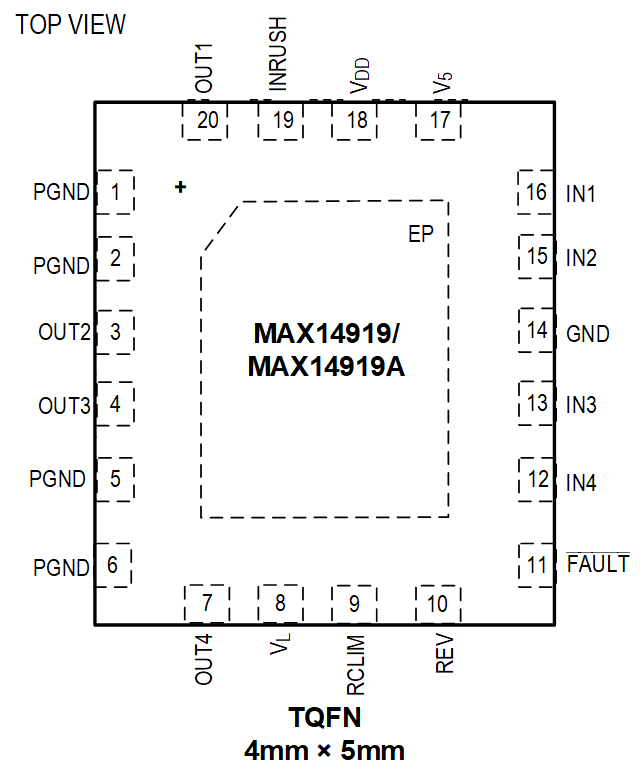

• 紧凑型20引脚4mm x 5mm TQFN封装

产品详情和应用

MAX14919/MAX14919A四通道低边开关是一款工业保护开关，每通道具有140mΩ（典型值）导通电阻(R_ON)，集成±1kV/42Ω浪涌保护功能，可实现稳健运行。

可通过电阻准确设置限流值，确保提供100mA至800mA的工作电流。使用2倍冲击负载电流选项支持需要汲取大启动电流或冲击电流的负载。输出可采用并联方式，以实现更高负载电流。四个开关由引脚控制，可实现简单快速的切换，切换速度高达500kHz。

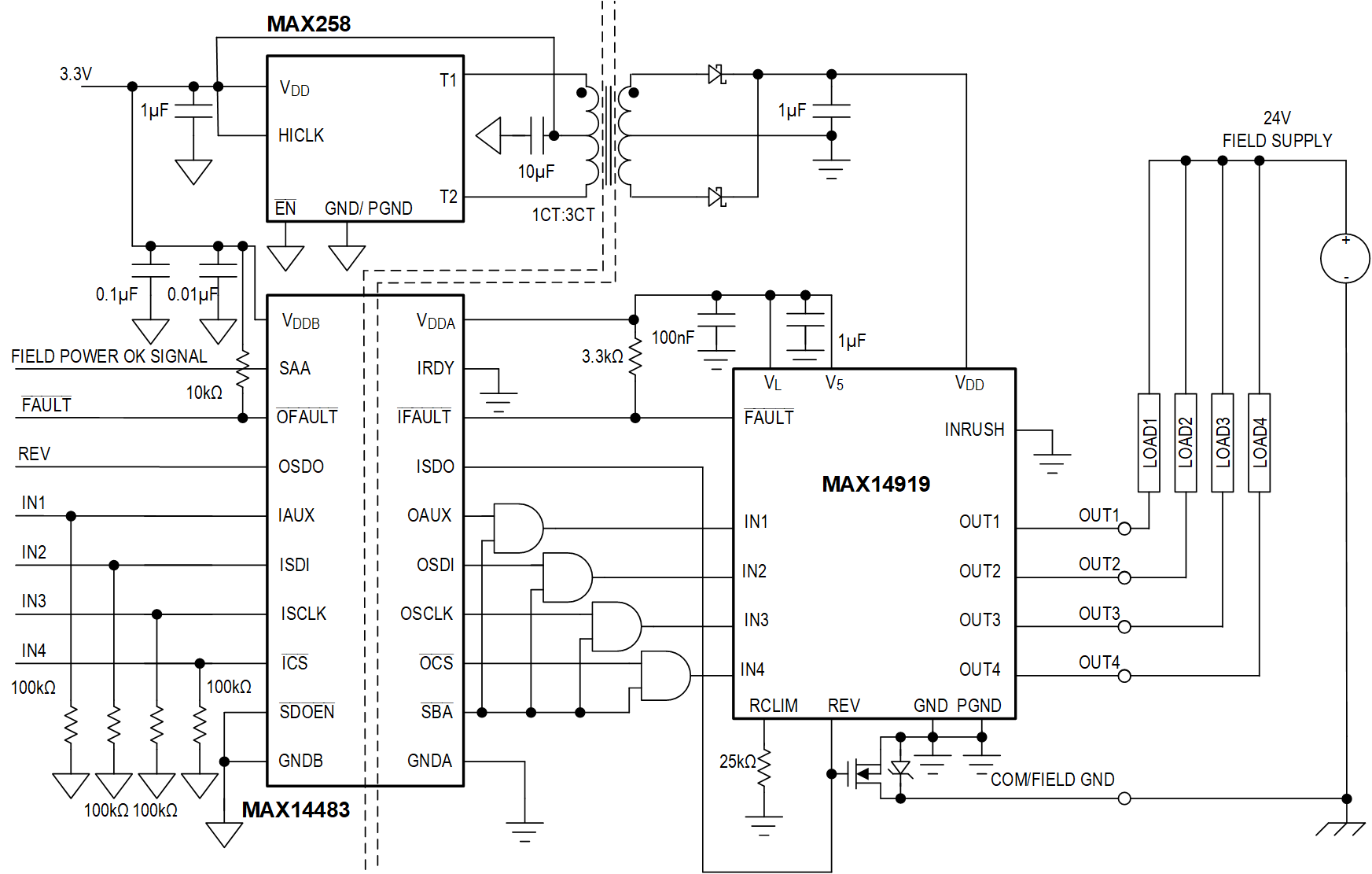

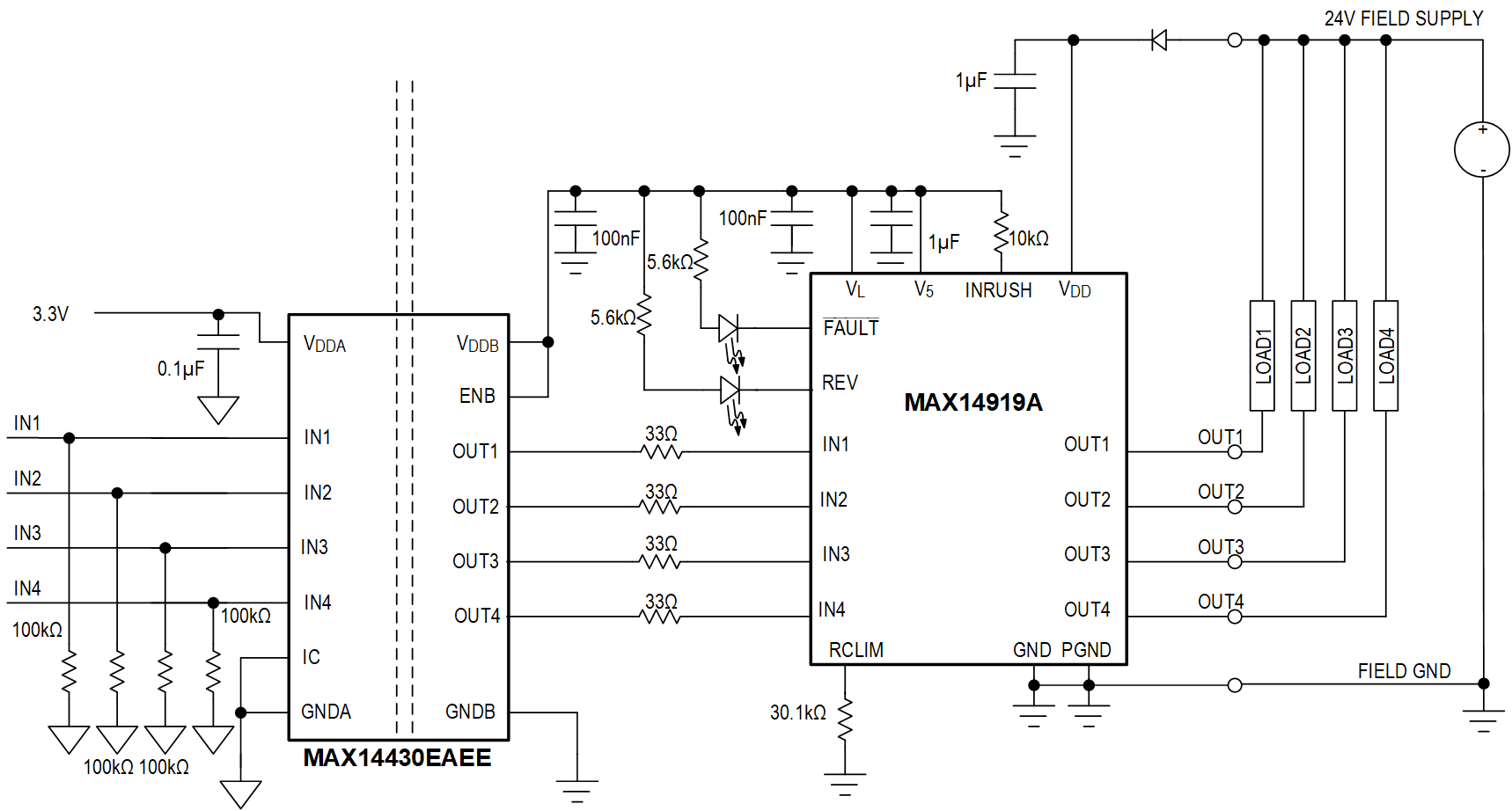

MAX14919/MAX14919A具有反向电流检测功能。对于非容性负载，MAX14919通过驱动一个外部FET来实施反向电流保护。MAX14919A具有反向电流指示功能。

使用内部高压箝位器可快速关断感性负载。这些开关受短路和过载保护。

MAX14919/MAX14919A四通道低边开关采用6.5mm x 6.4mm尺寸20-TSSOP封装和4mm x 5mm尺寸20-TQFN封装，额定工作温度范围为-40°C至+125°C。

应用

• 工业数字输出
• 继电器和电磁阀驱动器
• PLC和DCS系统
• 电机控制
