特性

• 2.5 kV rms信号和电源隔离CAN收发器
• 集成isoPower的隔离式DC/DC转换器
• V_CC工作电压：5V
• V_IO工作电压：5V或3.3V
• 符合ISO 11898标准
• 高速，数据速率最高可达1Mbps
• 无电节点不干扰总线
• 总线支持110个或更多节点
• 斜率控制可降低EMI
• 热关断保护
• 高共模瞬变抗扰度：>25 kV/µs
• 安全和法规认证
  • UL认证
    • 1分钟2500 V rms，符合UL 1577
  • CSA元件验收通知5A
  • VDE合规证书
    • DIN EN 60747-5-2 (VDE 0884 Part 2):2003-01
    • V_IORM = 560 V峰值
• 工业温度范围：−40°C至+85°C

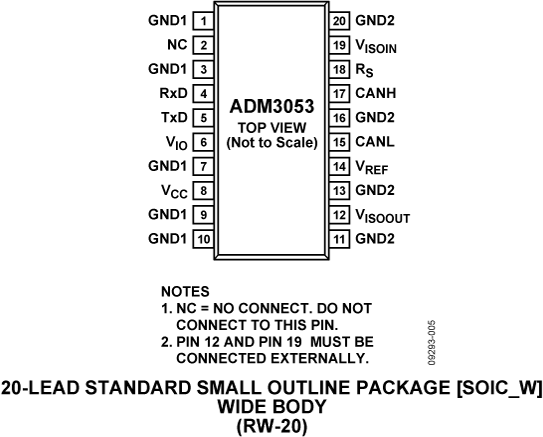

• 支持宽体20引脚SOIC封装

产品详情和应用

ADM3053是一款隔离式控制器区域网络(CAN)物理层收发器，集成隔离DC/DC转换器，符合ISO 11898标准。

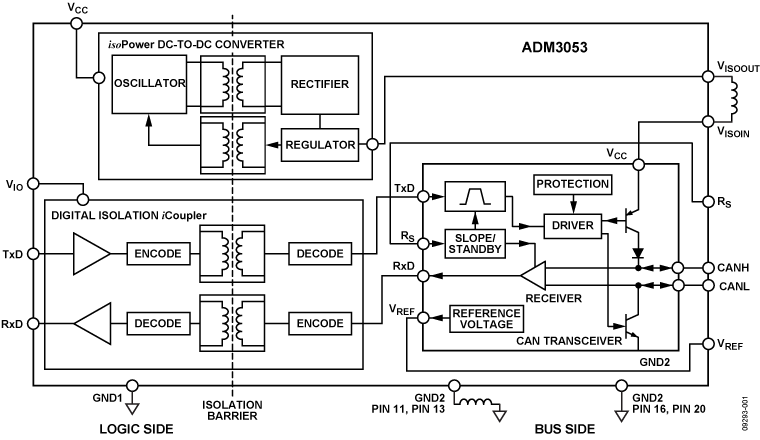

该器件采用ADI公司的iCoupler^®技术，将双通道隔离器、CAN收发器和ADI公司的isoPower^® DC/DC转换器集成于单个SOIC表贴封装中。片内振荡器输出一对方波，以驱动内部变压器提供隔离电源。该器件采用5V单电源供电，提供完全隔离的CAN解决方案。

ADM3053在CAN协议控制器与物理层总线之间创建一个完全隔离的接口。它能以最高1Mbps的数据速率工作。

该器件具有限流和热关断特性，可防止输出短路。额定温度范围为工业温度范围，提供20引脚、宽体SOIC封装。

ADM3053集成了isoPower^®技术，该技术采用高频开关元件通过其变压器传输电力。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局考量因素的详细信息，请参考应用笔记AN-0971：isoPower®器件的辐射控制建议。

应用

• CAN 数据总线
• 工业现场网络
