特性

• 8个高压输入通道(最高36V)
• 可配置成IEC 61131-2输入类型1、2、3
• 较宽的工作电压范围：7V至36V
• 可选择配置5V供电
• 可选择的输入滤波和0ms至3ms去抖
• 可配置0.5mA至6mA输入限流
• 所有输入引脚具有较高的HBM ESD保护
• 集成8至1串行器，具有SPI接口
• 内部5V稳压器
• 过温指示
• 片上24V供电电压监测
• 低静态电流、低功耗
• 多位CRC校验用于误码检测，提高与外部微处理器之间的数据传输可靠性

产品详情和应用

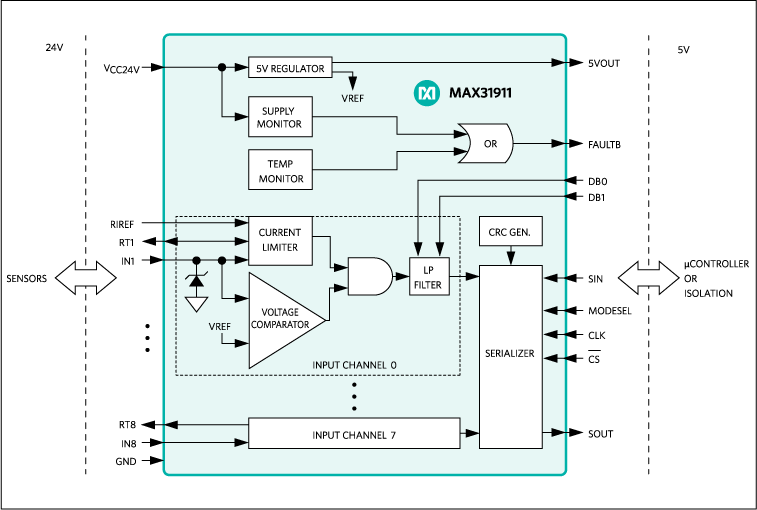

MAX31911是一款工业接口串行器，对传感器、开关的24V数字输出进行电平转换、调理和串行化处理，产生微控制器能够接受的5V CMOS兼容信号，适用于工业、过程控制和楼宇自动化上应用。器件提供了可编程逻辑控制器(PLC)数字输入模块的前端接口电路，内部集成了电流限制、低通滤波和通道串行化处理。与传统的分立电阻分压方案相比，输入限流可有效减小现场电源总线的功耗。可选择的片上低通滤波器灵活地对传感器输出进行去抖、滤波。片上串行器可大幅降低用于隔离的光耦数量。串行器具有堆栈，对任何数量的输入通道进行串行处理，并通过一个SPI接口输出，在任意输入通道数量的条件下把所需要的光耦数量减小到3个。为了提高抗高频噪声和快速电气瞬变干扰能力，器件可生成多位CRC校验，每8位数据通过SPI口发送一次校验码。片上5V稳压器可以为外部光耦、数字隔离器或其它外部5V电路供电。

对于超低功耗应用，Maxim提供引脚兼容的MAX31910，MAX31910利用专有技术进一步降低功耗，使其低于输入限流方案。

MAX31910和MAX31911的下一代产品在保持引脚兼容的条件下，将包括低功率LED驱动。

应用

• PLC数字输入模块
• 工业、楼宇和过程自动化
• 电机控制
