特性

• 精度
  • 模拟输出电压或电流模式：
    • FSR精度：0.02%（室温）
    • FSR精度：0.1%（±50°C温度变化）
  • 5ppm/°C内置基准电压源
• 灵活性
  • 6个模拟输入/1个模拟输出，可通过软件配置电压和电流模式
  • 两个辅助ADC输入，用于冷端测量
  • 提供2、3或4线配置的RTD输入模式
  • 热电偶输入模式
  • 输入/输出电压范围：±12.5V
  • 输出电流范围：±25mA或±2.5mA
  • PGA输入电压范围:±25V、±2.5V、±500mV、±250mV和±125mV
  • +24V现场电源，用于电流环路
  • ADC和/或DAC的外部基准源（可选）
  • 六个GPIO
  • 20MHz SPI接口
• 稳健可靠
  • 所有模拟I/O端口提供±36V保护
  • 过流保护
  • 热关断
  • 所有高压电源都提供欠压中断
  • CRC检测
  • 所有模拟输入都提供开路检测
  • 所有引脚都提供1kV HBM保护
• 工作温度范围：–40°C至+125°C
• 9mm x 9.5mm 64引脚LGA封装

产品详情和应用

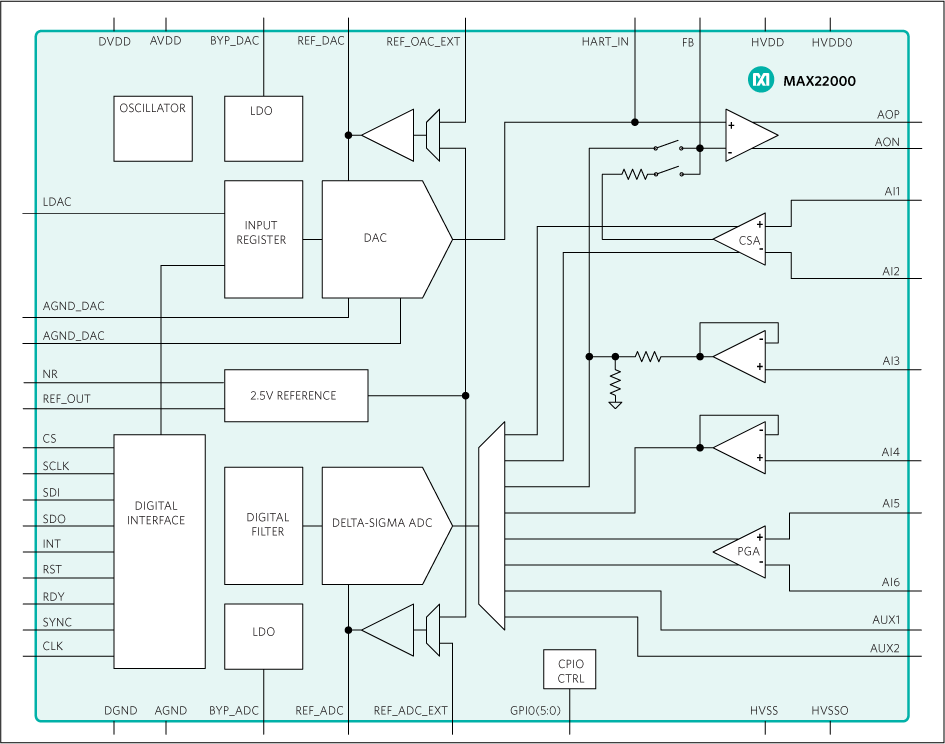

MAX22000是一款工业级可配置模拟输入/输出器件，可在软件中即时配置为电压输入或输出，或电流输入或输出。提供用于测量其他模拟信号的额外输入。

该器件提供具有快速建立时间的18位DAC以及24位Δ-Σ ADC。ADC和DAC可以单独选择内部或外部基准电压。

MAX22000支持带低噪声可编程增益放大器(PGA)的ADC，具有高压和低压输入范围，支持RTD和热电偶测量。额外的辅助输入用于测量冷端板载温度。

MAX22000可通过20MHz高速SPI总线进行通信，以获得所有配置和管理信息以及转换结果。可选8位CRC可提高SPI接口的可靠性，从而免受所有8位突发脉冲和所有双位错误的影响。

MAX22000采用2.7V至3.6V模拟和数字电源以及高达±24V的高压电源供电。该器件采用64引脚LGA封装，支持-40°C至+125°C工业温度范围。

应用

• 分布式控制系统
• 过程控制
• 可编程逻辑控制器(PLC)
• 可编程自动化控制器(PAC)
