特性

• +3.3V (典型值)单电源供电
• 支持SATA I (1.5Gbps)及SATA II (3.0Gbps)
• 支持高达6.0Gbps速率，适合下一代应用
• 满足SATA I、SATA II输入/输出回波损耗屏蔽
• 支持eSATA
• 支持SATA带外(OOB)信令
• 输入及输出端内置50Ω终端匹配电阻
• 引脚按信号流向排列，简化布局
• 全部引脚提供±5.5kV的ESD保护
• 节省空间的4mm x 4mm、TQFN封装

产品详情和应用

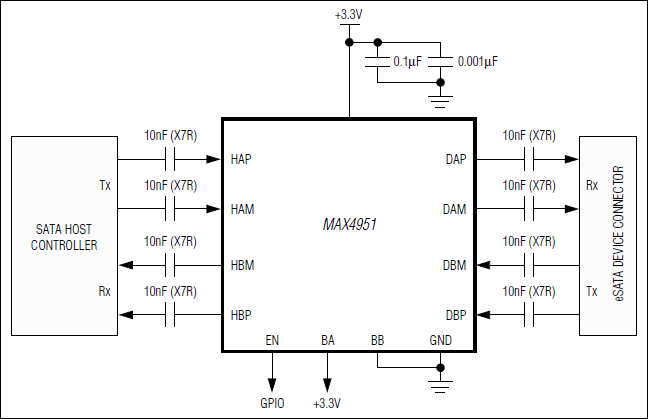

MAX4951双通道缓冲器设计用于重新驱动串行ATA (SATA) I和SATA II信号，支持高达6.0Gbps的下一代数据传输速率。MAX4951可以置于eSATA连接器附近以消除PCB损耗并产生eSATA兼容信号。

MAX4951通过重建完整的输出电平保持接收信号的完整性，并通过清理信号降低总系统抖动(T_J)。该器件具有独立的数字升压控制，布线较长时也能驱动SATA输出，满足eSATA规范。输入端带有高速振幅检测，支持SATA带外(OOB)信令，抑制输出噪声。输入及输出都带有内部50Ω终端电阻，必须交流耦合到SATA控制器IC和SATA器件。

MAX4951由+3.3V (典型值)单电源供电，采用小尺寸4mm x 4mm、TQFN封装，引脚按信号流向排列，可简化布局。器件规定工作在0°C至+70°C温度范围。

应用

• 数据存储/工作站
• 台式计算机
• 坞站
• 笔记本电脑
• 服务器
