ADI亚德诺_ADN4697E_产品介绍

ADI亚德诺 ADN4697E 产品介绍

2026-03-09 0次

特性

多点LVDS收发器（低电压差分信号驱动器和接收器对）
转换速率：200 Mbps (100 MHz)
支持30 Ω至55 Ω的总线负载
接收器类型：
2类(ADN4696E/ADN4697E)：100 mV阈值失调，可提供开路和总线空闲故障安全功能

符合M-LVDS的TIA/EIA-899标准
M-LVDS总线的无毛刺上电/关断
驱动器输出转换时间可控
共模范围：–1 V至+3.4 V，允许在2 V接地噪声下进行通信
欲了解更多特性，请参考数据手册

产品详情和应用

ADN4696E/ADN4697E都是多点低电压差分信号(M-LVDS)收发器（驱动器和接收器对），工作速率最高可达200 Mbps (100 MHz)。接收器可在-1 V至3.4 V共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供高达±15 kV的ESD保护。

这些器件遵循M-LVDS的TIA/EIA-899标准，功能类似于符合LVDS TIA/EIA-644 标准的对应LVDS器件，但设计有针对多点应用的特性。具体包括驱动器输出支持低至30 Ω的多点总线负载，并且转换时间受控制，允许从主干传输线路接出分支线。总线最多支持与32个节点连接。

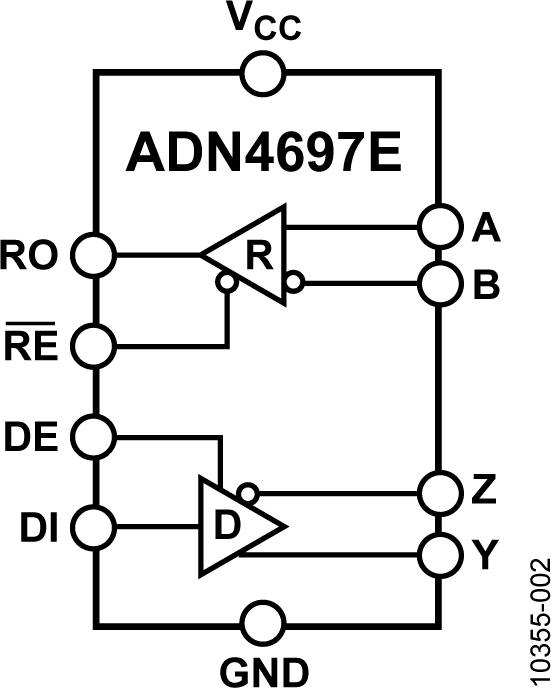

ADN4696E/ADN4697E都是具有失调阈值的2类接收器，可在总线处于空闲状态（总线空闲故障安全）或输入端断开（开路故障安全）时保证输出状态。这两款器件提供8引脚SOIC封装的半双工配置(ADN4696E)或14引脚SOIC封装的全双工配置(ADN4697E)。

应用

背板和电缆多点数据传输
多点时钟分配
低功耗、高速替代器件，可缩短RS-485链路
网络路由器和交换机
无线基站基础设施
