ADI亚德诺_HMC958_产品介绍

ADI亚德诺 HMC958 产品介绍

2026-03-09 0次

特性

差分和单端输入/输出
低功耗： 294 mW（典型值）
快速上升和下降时间：
17 ps
可编程差分输出电压摆幅：
525 - 1300 mVp-p

传播延迟：
单电源： -3.3V
32引脚5x5mm SMT封装： 25mm²

产品详情和应用

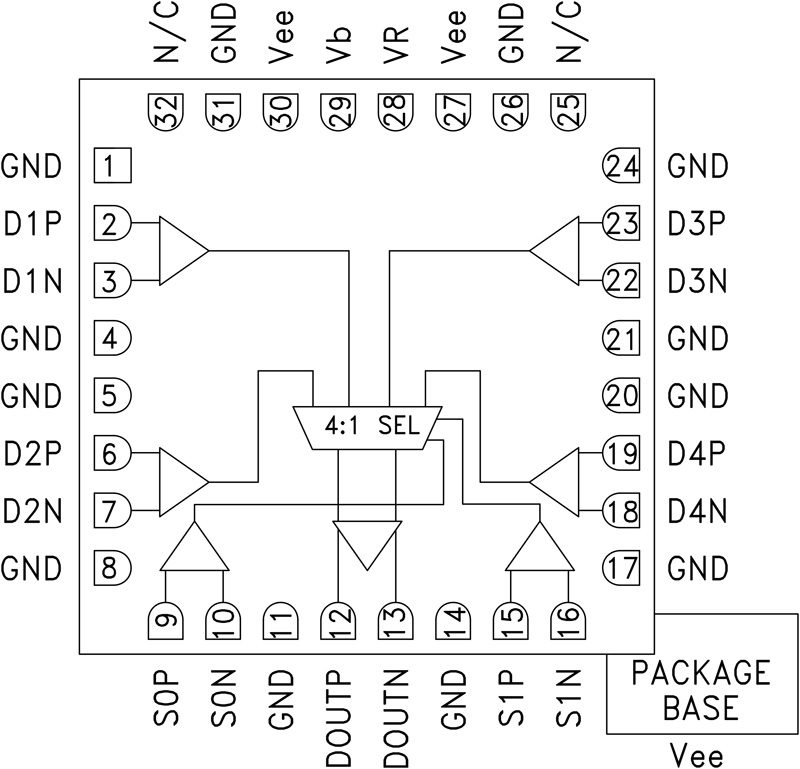

HMC958LC5是一款4:1选择器，设计支持高达14 Gbps数据传输速率和高达14 GHz选择器端口工作频率。选择器在所选端口置位时将差分输入路由至一个或两个所需输出。 HMC958LC5还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。

HMC958LC5的所有单端输入信号均以50 Ω端接至片上接地，可采用交流或直流耦合。 HMC958LC5的输出可采用差分或单端配置工作。输出可直接连接50 Ω端接系统，如果采用50 Ω端接至非接地直流电压，则可以使用隔直电容。 HMC958LC5采用-3.3V DC单电源供电，提供符合RoHS标准的5x5 mm SMT陶瓷封装。

应用

SONET OC-192 和 10 GbE
16G光纤通道
4:1多路复用器
内置测试
宽带测试和测量
