特性

产品详情和应用

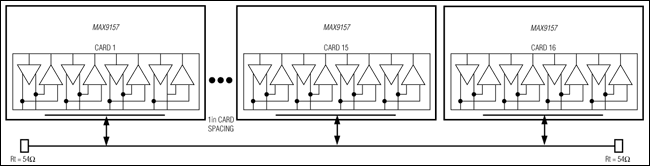

MAX9157是用于大负载、半双工多点总线的四路总线LVDS (BLVDS)收发器。其微小的32引脚QFN和TQFP封装以及流通引脚排列等特性，允许收发器置于连接器附近，以尽可能减小分支连线长度。MAX9157能够驱动LVDS电平至27Ω负载(两个终端匹配电阻的重负载LVDS总线),速度高达200Mbps。当差分输入开路，无驱动短路，或无驱动终端匹配时，输入安全失效电路将保证接收器输出为高。MAX9157差分输入具有52mV的滞回，对总线噪声和反射提供更强的抗干扰能力。MAX9157为3.3V单电源工作，驱动器使能有效时消耗80.9mA的电源电流，驱动器禁止时消耗22.7mA的电源电流。

V_CC = 0或开路时，MAX9157的高阻I/O (接收器输出除外)，结合无瞬变的上电和断电过程，允许多卡总线系统中的热插拔板卡。7.2pF (最大)的BLVDS I/O电容值尽可能减小了总线负载。

MAX9157提供5mm x 5mm、32引脚QFN和TQFP封装，MAX9157规定工作在-40°C至+85°C的扩展级温度范围。对于四路BLVDS驱动器，尤其适合于双组多点全双工总线，请参考MAX9129的数据资料。

应用

• 上/下路复用器
• 蜂窝电话基站
• 数字交叉连接
• DSLAM
• 多点总线
• 网络路由器和交换机
