特性

• 独特设计节省功耗
  • 低功耗、20µA (典型值) SATA电缆/驱动检测
  • 动态降低功耗
    • 空闲模式有助于降低功耗
    • 保持共模输出电平
    • 退出低功耗模式时无数据损失
• 提高设计灵活性
  • +3.3V单电源供电
  • 兼容于SATA 3i (6.0Gbps)和SATA 2i/2m (3.0Gbps)
  • 兼容于SATA 1i/1m (1.5Gbps)
• 支持更远的传输距离
  • 输入均衡
  • 可选择输出预加重
• 高集成度设计改善性能
  • 优异的输入/输出回波损耗指标，支持速率高达6Gbps
  • 支持SATA 2i和3i输出电平
  • 支持SATA OOB信令
  • OOB信号检测：3ns (典型值)
  • 所有引脚提供较高的ESD保护：±8kV (HBM)
• 节省电路板空间
  • 内置50Ω输入/输出端接电阻
  • 引脚按信号流向排列，简化布局
  • 节省空间的4mm × 4mm、TQFN封装，带有裸焊盘
  • 引脚兼容于MAX4951BE

产品详情和应用

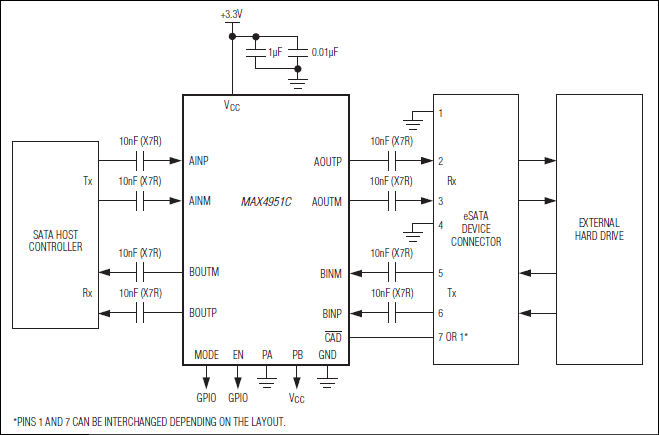

MAX4951C双通道缓冲器带有输入均衡和预加重功能，理想用于转接驱动内部串行ATA (SATA) 1i、2i和3i信号以及eSATA 1m和2m信号。器件具有±8kV人体模式(HBM)的高压静电放电(ESD)保护。器件可以置于主板靠近SATA连接器的位置，用于补偿电路板损耗并确保SATA兼容性。器件符合SATA 3.0版规范(黄金标准)，并可通过引脚配置满足SATA 2.6版规范(黄金标准)。

器件具有硬件SATA驱动电缆检测，没有驱动连接时，自动将器件置于待机模式，待机电流小于20µA (典型值)。此外，器件还具有独立的通道动态断电模式，有助于在没有输入信号时降低功耗。器件输出共模电平，以满足SATA 3.0版标准要求，并在退出低功耗模式时避免延时。

器件通过重建完整的输出电平保持接收信号的完整性，并通过输入均衡降低总体系统抖动(T_J)。器件通道间具有独立的数字预加重控制，在远距离线缆传输中驱动SATA输出，以满足SATA规范。输入端的高速带外(OOB)信号检测以及相应输出端的禁止功能支持SATA带外信号。输入及输出均采用50Ω内部端接，必须交流耦合至SATA控制器IC和SATA器件。

MAX4951C采用+3.3V (典型值)单电源供电，提供小尺寸4mm × 4mm、TQFN封装，引脚按信号流向排列，简化了布局。器件工作在0°C至+70°C温度范围。MAX4951C引脚兼容于MAX4951BE SATA 6.0Gbps转接驱动器。

应用

• 数据存储/工作站
• 台式计算机
• 坞站
• 笔记本电脑
• 服务器
