特性

• 可兼容 IO-Link^®(COM1/COM2/COM3)
• 8V 至 34V 工作电压
• 由热插拔 (Hot Swap^™) 控制器提供保护的电源输出
• 分立式功率 MOSFET 用于实现坚固性和灵活性
• 可配置的 100mA (4 端口)、200mA (两端口) 或 400mA (单端口) CQ 驱动能力
• 自动唤醒脉冲发生
• 自动电缆感测
• CQ 引脚保护至 ±50V
• 具折返的可配置 L+ 电流限值
• 短路、输入 UV/OV 和热保护
• 在发生故障之后可选择执行中断和自动重试操作
• 2.9V 至 5.5V 逻辑电源用于灵活的数字接口
• 对于 ±8kV HBM ESD 不会发生损坏或锁断

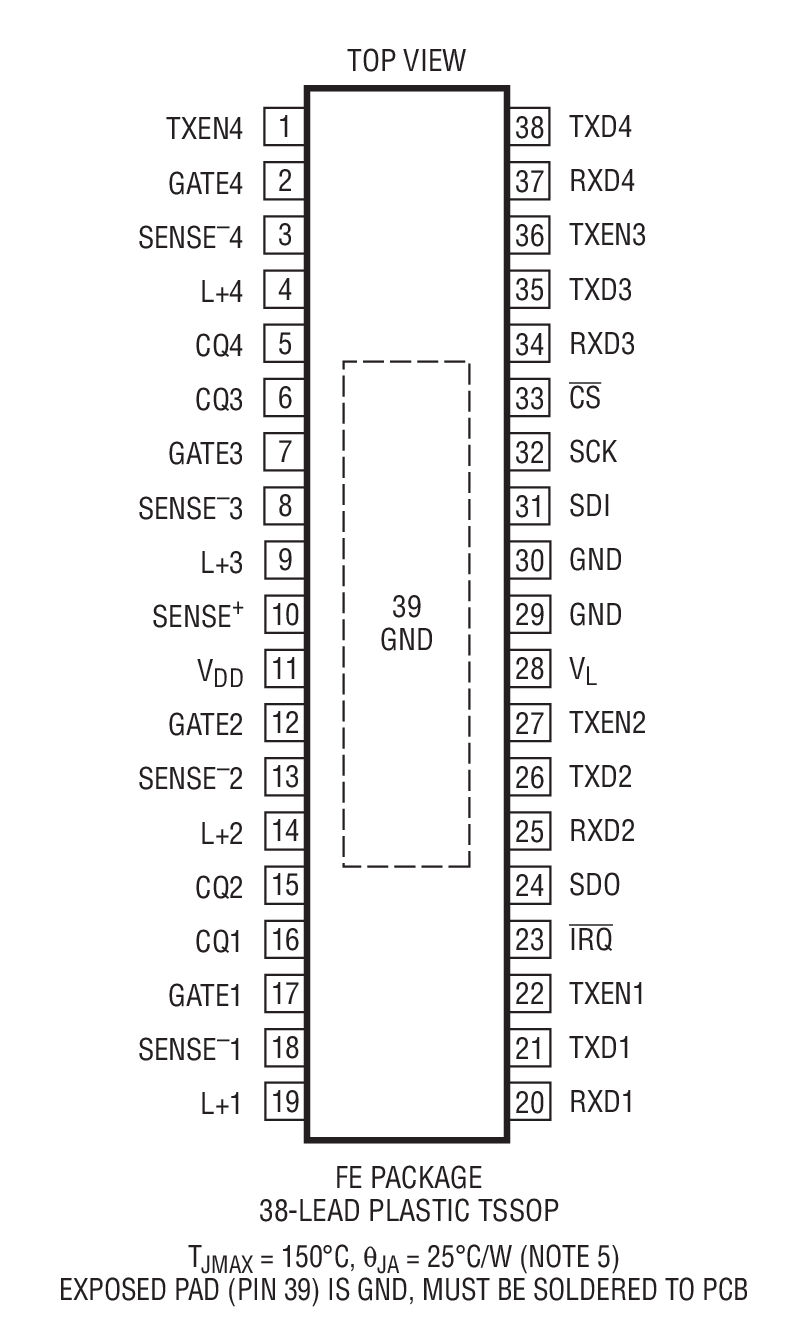

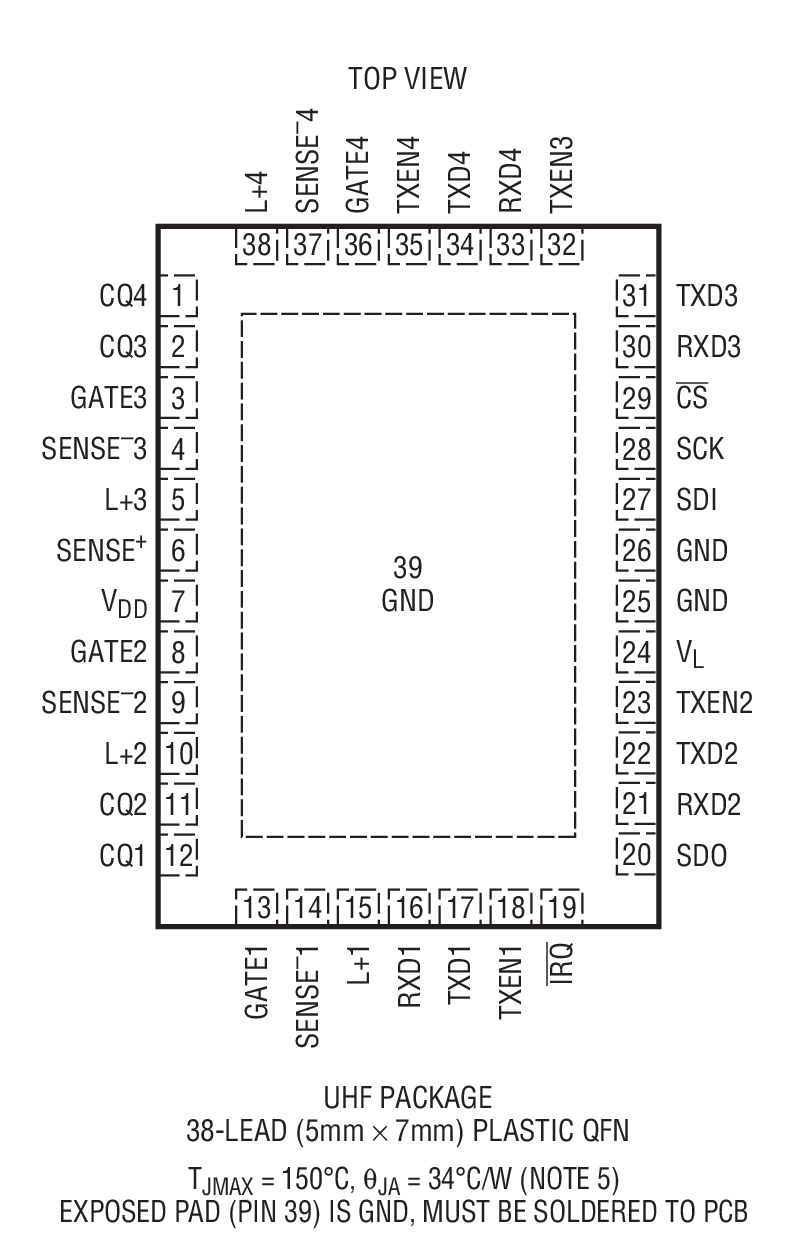

• 38 引脚 (5mm x 7mm) QFN 封装和 TSSOP 封装

产品详情和应用

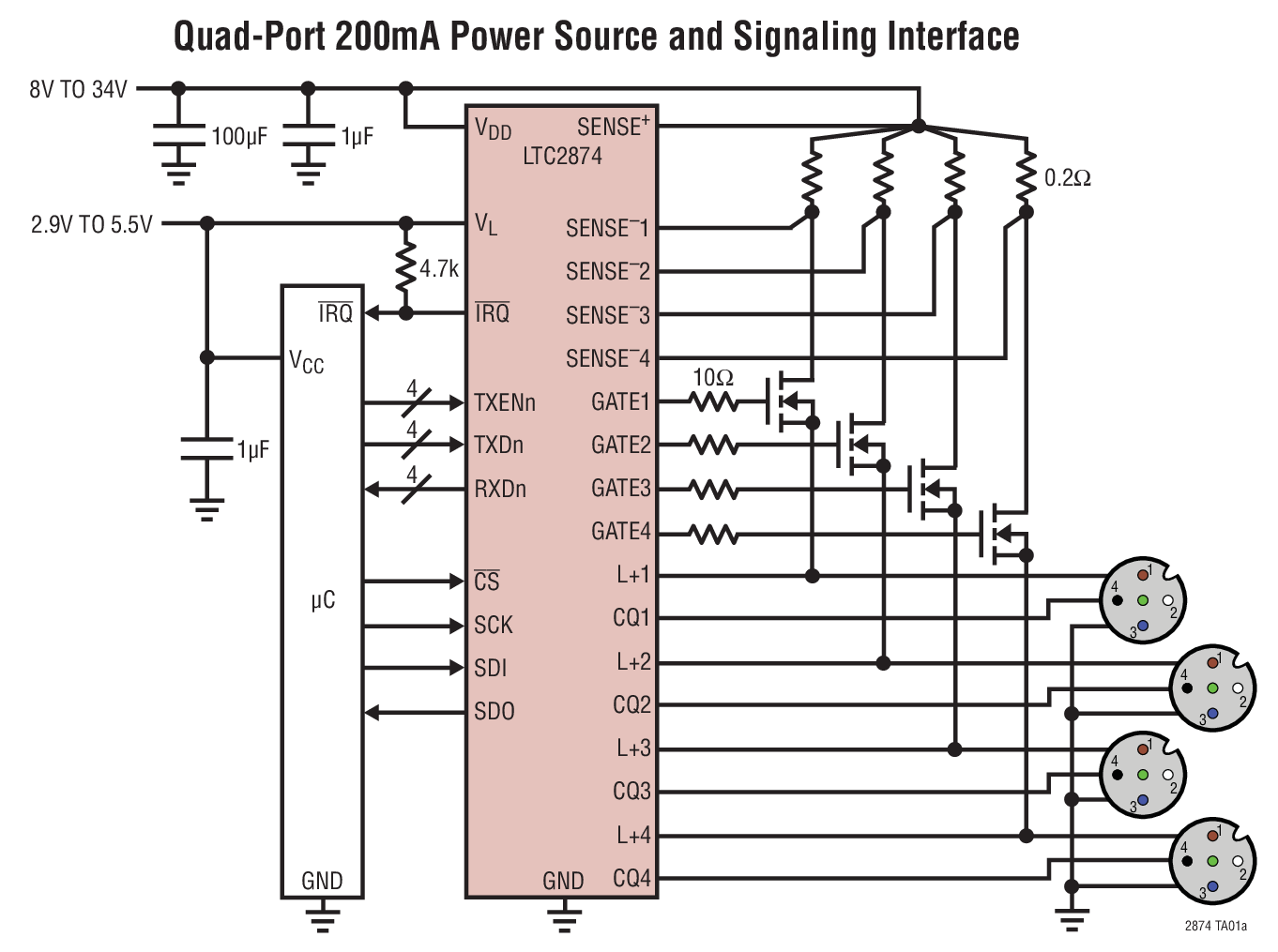

LTC^®2874 为采用长达 20m 的电缆连接之远程设备提供了一种坚固的 4 端口 IO-Link 电源和通信接口。

采用外部 N 沟道 MOSFET 使输出电源电压和浪涌电流以一种受控的方式斜坡上升，从而相比于全集成型解决方案实现了坚固性的改善。

该器件支持唤醒脉冲发生、线路噪声抑制、连接感测和故障情况之后的自动重启，并具有 4.8kb/s、38.4kb/s 和 230.4kb/s 的信号传输速率。

配置和故障报告采用一个工作于高达 20MHz 时钟速率的 SPI 兼容型四线式接口进行交换。

LTC2874 实现了一个 IO-Link 主 PHY。对于 IO-Link 设备的设计，请参阅 LT^®3669。

• IO-Link 主控器
• 智能传感器和执行器
• 工厂自动化网络
