特性

• 四个完整的E1、T1或J1 LIU
• 支持长距离与短距离主干线
• 内部软件可选接收侧终端，以用于75Ω/100Ω/120Ω
• 3.3V电源供电
• 32位或128位晶体抖动衰减器，在E1与T1应用中仅需一个2.048MHz MCLK，在T1应用中也可以选择采用1.544MHz MCLK
• 对于E1，产生有或没有回波损耗的线路补偿，对于T1，产生DSX-1与CSU线路补偿
• AMI、HDB3与B8ZS编码/解码
• 16.384MHz、8.192MHz、4.096MHz或2.048MHz时钟输出合成自恢复时钟
• 接收器可编程监视器模式
• 环回和PRBS码型产生/检测具有接收误码输出
• 产生/检测带内环路码，1至16位，包括CSU环路码
• 具有可选硬件模式的8位并行或串行接口
• 复用或非复用的并行总线支持Intel或Motorola模式
• 检测/产生蓝色(AIS)告警
• Tx/Rx数据I/O采用NRZ/双极型接口
• 发送器开路检测
• 接收载波丢失(RCL)指示(G.775)
• TTIP与TRING具有高阻态
• 50mA_RMS发送电流限制器
• JTAG边界扫描测试端口符合IEEE 1149.1
• 满足最新的E1与T1规范，包括ANSI.403-1999, ANSI T1.408, AT&T TR 62411, ITU G.703, G.704, G.706, G.736, G.775, G.823, I.431, O.151, O.161, ETSI ETS 300 166, JTG.703, JTI.431, TBR12, TBR13与CTR4

产品详情和应用

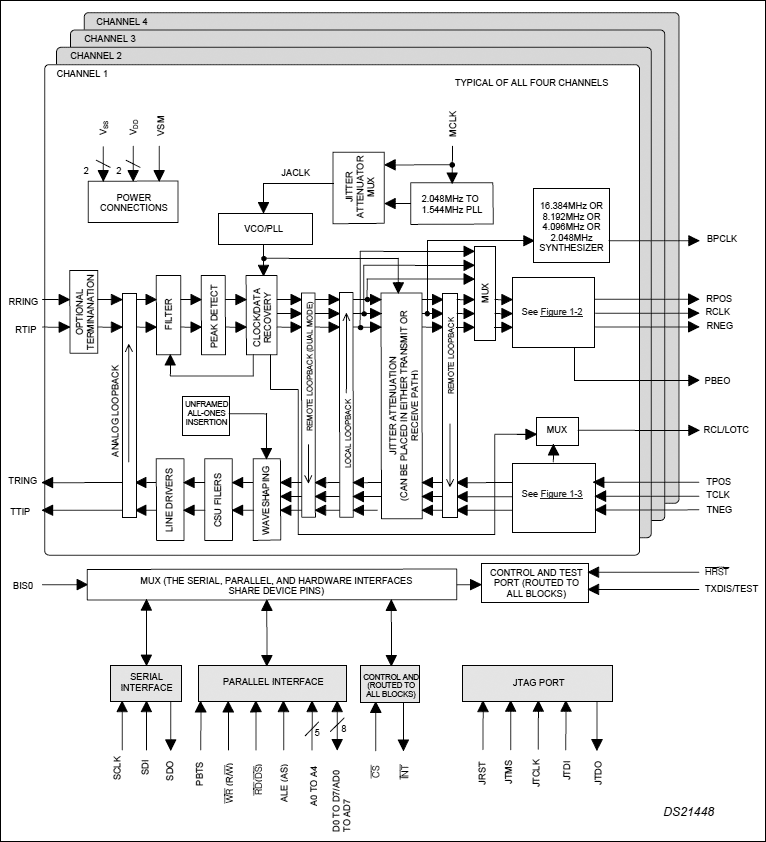

DS21448是一款四端口E1或T1线路接口单元(LIU)，适用于短程和远程应用。它将四个独立的发送器与四个独立的接收器整合到一片144引脚PBGA或128引脚LQFP封装内。发送驱动器可在75Ω或120Ω应用中产生满足G.703 E1要求的波形，对于T1应用提供0dB、-7.5dB、-15dB和-22.5dB的DSX-1或CSU线路补偿。

应用

• 局端交换与PBX接口
• 集成多业务接入平台
• T1/E1交叉链接、多路复用器和信道备份
• T1/E1 LAN/WAN路由器
• 无线基站
