特性

• 通用、共地的串口至1-Wire线驱动器
• 支持所有iButton^®和1-Wire从器件
• 支持标准速度和高速模式的1-Wire通信，且串行接口数据传输速率可在9600bps (默认)、 19200bps、57600bps和115200bps中进行选择
• 支持12V EPROM编程，为传感器以及EEPROM提供5V强上拉
• 进行串行和1-Wire通信时的自校准时基误差为±5%
• 压摆率可控的1-Wire下拉和有源上拉，以适应长距离通信和降低辐射
• 当与5V供电的RS232系统或与UART相连时，通过用户可选择RXD/TXD的极性将尽可能减少外围器件的数目
• 可编程的1-Wire时序和驱动特性，以适应标准速率下更宽范围的从机器件配置
• 结合数据和控制信息的智能协议，无需额外的引脚控制
• 兼容于光耦、IR和RF至RS232的转换器
• 低成本的8引脚SO表贴封装。
• 工作电压4.5V至5.5V，温度范围为-40°C至+85°C

产品详情和应用

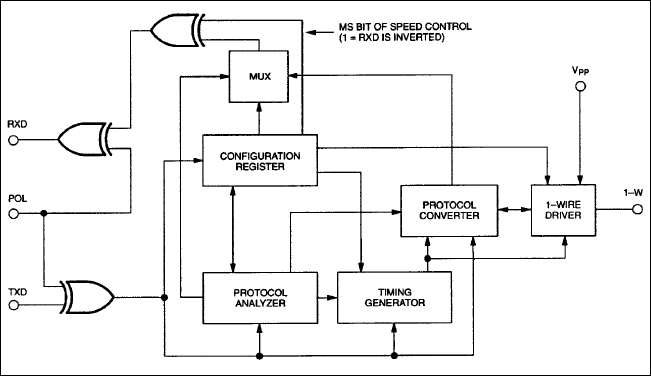

DS2480B是一种串口至1-Wire^®的接口芯片，支持标准和高速两种模式。它可以直接连至UART或5V的RS232系统。与RS232C (±12V电平)相接时，还需要一个无源箝位电路和一个5V电平至±12V电平的转换电路。内部带有定时器，因此主机就不再需要产生1-Wire通信所需的要求严格的时序波形。而在DS9097(E)中，主机必须为每一个1-Wire时隙发送一个完整的字符。比较而言，DS2480B则是将每个字符转换成8个1-Wire时隙，因此大大地提高了数据的吞吐量。另外，DS2480B可以采用四种不同的通信速率，分别为115.2kbps、57.6kbps、19.2kbps，其中9.6kbps是系统上电后默认的通信速率。来自主机的晶振源UART的命令码充当时钟基准，不断地校准时钟发生器。DS2480B采用独特的通信协议，合并数据和控制信息，而无需控制引脚，这样就保证了通用串口至无线转换器的兼容性，允许更容易实现1-Wire接口转换。DS2480B的多种控制功能针对1-Wire网络进行了优化，支持当前所有1-Wire器件，包括：基于EEPROM的只添加存储器以及1-Wire温度计等特殊功能器件。有关详细的软件例程，请参见应用笔记192：DS2480B串行接口1-Wire线驱动器的使用。
