ADI亚德诺 ADIN1200 产品介绍

2026-03-09 0次

特性

10BASE-Te/100BASE-TX IEEE^® 802.3^™兼容
MII、RMII和RGMII MAC接口
100BASE-TX RGMII延迟发射：<124 ns，接收 <250 ns
100BASE-TX MII延迟发射：<52 ns，接收 <248 ns
EMC测试标准
- IEC 61000-4-5浪涌(±4 kV)
- IEC 61000-4-4电快速瞬变(EFT) (±4 kV)
- IEC 61000-4-6传导抗扰度(10 V)
- EN55032电磁辐射骚扰（A类）
- EN55032传导发射（A类）
使用多电平引脚绑定的非托管配置

EEE符合IEEE 802.3az标准
产品详情和应用

ADIN1200是一款具有低延迟特性的低功耗、单端口、10 Mbps和100 Mbps以太网收发器，设计用于工业以太网应用

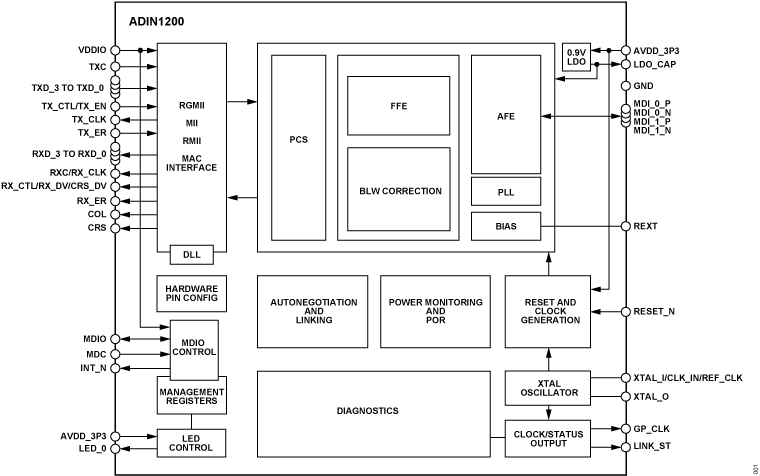

此设计集成了高能效以太网(EEE)物理层器件(PHY)内核以及相关的通用模拟电路、输入和输出时钟缓冲、管理接口和子系统寄存器以及媒介访问控制(MAC)接口和控制逻辑，以便管理复位、时钟控制以及引脚配置。

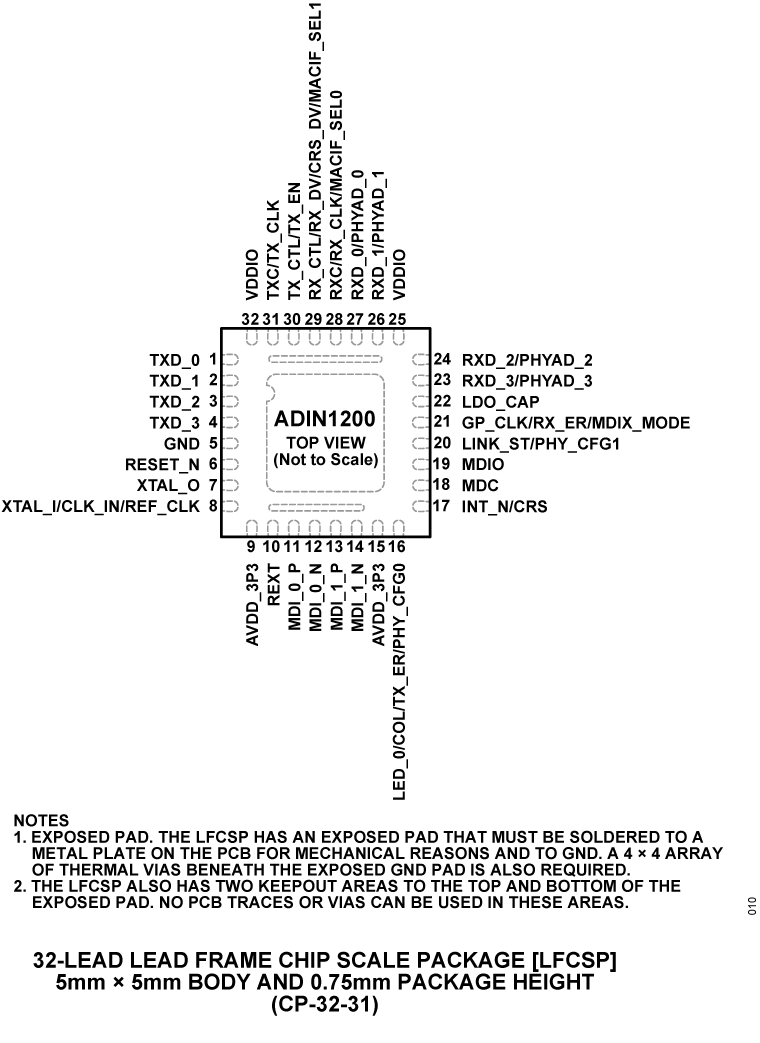

ADIN1200采用5 mm × 5 mm、32引脚引脚架构芯片级封装(LFCSP)，且假设使用3.3 V MAC接口电源，可采用3.3 V单电源供电。为实现最大的系统级设计灵活性，通过单独的VDDIO电源可以对管理数据输入/输出(MDIO)和 MDD辰达半导体回扫型ESD，为HDMI接口提供安全防护上一篇下一篇散热设计不良会导致 MOSFET 过热失效？MDD辰达半导体一文讲透
