特性

• +3.3V单电源供电
• 低功耗、待机电流为1mA (典型值)
  • 高电平有效的使能(EN)信号用于电源就绪指示
  • 低电平有效的使能(/EN)信号用于电缆检测功能
• 支持SAS I/II/III ≤ 6.0Gbps
• 独立的可编程输入均衡可选择两种电平：0dB和4dB
• 独立的可编程输出预加重可选择两种电平：0dB和3dB
• 独立的可编程输出电平选择
• 支持SAS/SATA OOB信令
  • 可编程SAS/SATA门限
• 电缆检测功能可降低功耗
• 片内50Ω输入/输出端接
• 引脚按信号流向排列，简化布局
• 节省空间的3.5mm x 9.0mm TQFN封装，带有裸焊盘

产品详情和应用

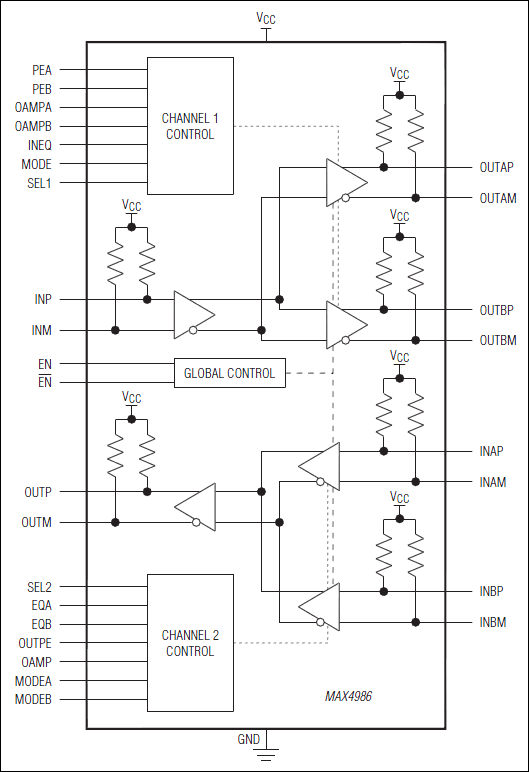

MAX4986有源2:1/1:2多路复用器/解复用器对高达6.0Gbps的SAS/SATA或单SATA信号进行均衡和转接驱动，器件采用+3.3V单电源供电。

MAX4986具有独立的输入均衡和输出预加重功能。MAX4986通过对输入信号均衡和对器件输出建立预加重有效改善接收信号完整性。利用输入端的高速幅度检测支持SAS/SATA和单SATA信号带外(OOB)信令，禁止相应输出。输入和输出为内部50Ω端接，必须交流耦合至SAS/SATA控制IC和SAS/SATA器件。

MAX4986采用小型(3.5mm × 9.0mm)、42引脚TQFN封装，针对简化布局和节省空间的要求进行了优化。MAX4986工作在0°C至+70°C商业级温度范围。

应用

• 台式计算机
• 坞站
• PC服务器
• 工作站
