特性

• 4种工作模式
  • 高速工作模式，数据速率最高1Mbps
  • 斜率控制模式降低EMI (数据速率40kbps至500kbps)
  • 低电流关断模式
  • 待机模式(仅MAX3058)
• 热关断
• 电流限制
• ESD防护
  • ±12kV人体模型

产品详情和应用

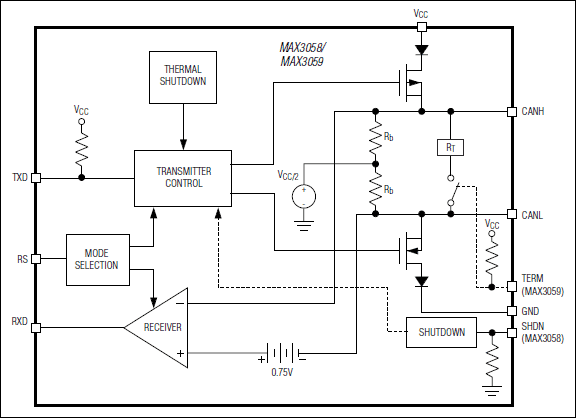

MAX3058/MAX3059用于将控制器区域网(CAN)的协议控制器连接至CAN总线的物理导线上。它们主要用于打印机和电信背板等需要1Mbps以上数据传输速率的应用中。这些器件可以为总线和CAN控制器提供差分发送和差分接收功能。

MAX3058输出共模电压范围为-7V至+12V。MAX3059输出共模范围为0V至V_CC。MAX3059内部带有一个可开关的端接电阻，特别适合于JetLink®应用。

MAX3058具有4种不同的工作模式：高速、斜率控制、待机和关断。MAX3059具有3种不同的工作模式：高速、斜率控制和关断。高速模式允许数据速率高达1Mbps。在斜率控制模式下，信号的摆动速率被按照最高500kbps的数据速率进行了优化，因此可降低EMI，并可使用未屏蔽的绞线或平行电缆。在待机模式下，发送器被关断，接收器进入低电流模式。在关断模式下，发送器和接收器均被关断。

MAX3058/MAX3059采用8引脚的SO封装，额定工作于-40°C至+125°C温度范围。

应用

• 消费类产品
• 工业控制网络
• 打印机JetLink端口
• 电信背板
